DRV050/110 редуктор

Редукторы в одноступенчатом исполнении не всегда могут обеспечить необходимый коэффициент понижения скорости вращения выходного вала и поэтому их использование в ряде приводных механизмов невозможно. Передаточное число двухступенчатого редуктора с червячным зацеплением может достигать 10000.


Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Червячный редуктор MRV110 относится к крупногабаритным. Его корпус изготавливается из чугуна. В комплектации двухступенчатого редуктора DRV050/110 он выступает в роли редуктора второй ступени. Максимальное передаточное число такого редуктора (DRV050/110) 5000, максимальный крутящий момент 1411 Nм, максимальная радиальная нагрузка 10320 Н.

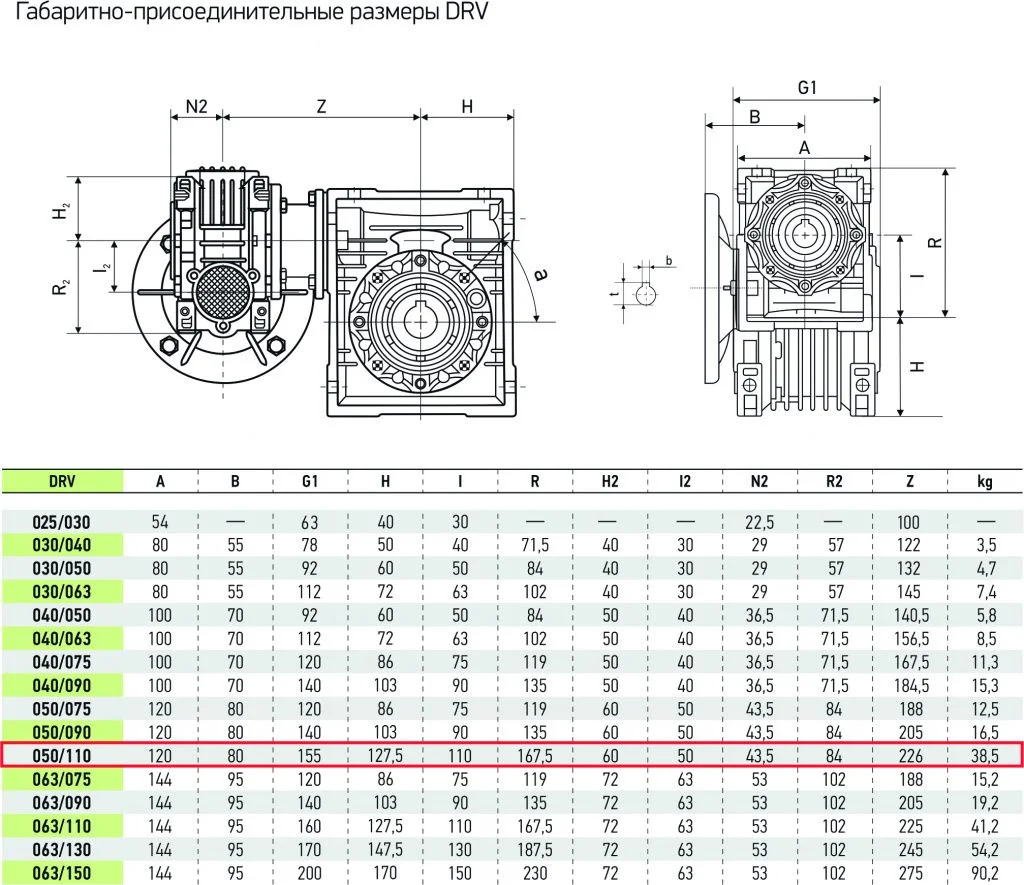

Структура обозначения редуктора

DRV 050/110-750-19/105

DRV – тип редуктора: червячный двухступенчатый

050 – типоразмер редуктора первой ступени

110 – типоразмер редуктора второй ступени

750 – передаточное число.

19/105 – присоединительный размер со стороны двигателя (АИР, АИС).



Тип

Передаточное число (i)

Вал/Фланец (РАМ), мм

DRV 050/110-1800-14/105 AS1 1800 14/105
DRV 050/110-225-19/200-AS1 225 19/120
DRV 050/110-300-19/200-AS- 300 19/200
DRV 050/110-300-19/200 300 19/200
DRV 050/110-400-AS1-19/200 400 19/200
DRV 050/110-400-19/200 AS2 400 19/200
DRV 050/110-400-19/200 400 19/200
DRV 050/110-500-19/200 500 19/200
DRV 050/110-750-19/105 750 19/105
