Лазерная линейка, указатель пропила

Лазерная линейка используется для выполнения быстрых настроек деревообрабатывающих станков, а также для сопоставления линии реза пилы с линией, создаваемой лазерным модулем. Лазерная линейка это удобное и необходимое устройство при различных технических операциях требующих точного расположения предмета обработки. Угол раскрытия луча меньше, чем у лазерной линейки предыдущей модели, что позволяет сделать линию более яркой.

Лазерную линейку (лазерный указатель пропила) можно использовать для улучшения качества работы на кромкообрезных станках, многопильных и др. или отдельно. В комплект входит непосредственно лазерный модуль(генератор линии), кронштейн(поворотное крепление) и блок питания.

Область применения лазерной линейки очень широка. В деревообработке ее используют на многопильных и ленточнопильных станках, кромкообрезных станках, ленточных пилорамах и форматно-раскроечных станках.

Обладает настраиваемым фокусом, регулирующим толщину линии на заданной дистанции.

Назначение

Лазерная линейка предназначена:

• для выполнения быстрых настроек деревообрабатывающих станков,
• для согласования линии реза пилы с линией, создаваемой лазерным модулем(указатель пропила).

Модуль представляет собой оптико-механический прибор, формирующий на объекте пятно лазерного излучения в виде линии. Модель может применяться в составе других изделий.

Питание может осуществляться от сухих элементов, аккумуляторов с общим напряжением питания 3.3В, 5В или доработанного сетевого блока типа «Татарек».

Модули выпускаются в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150-69, для работы в интервале температур от - 25 ⁰С до + 55 ⁰С, обладают функцией регулировки фокусного расстояния (толщины лазерной линии на заданной дистанции).

Указания по эксплуатации

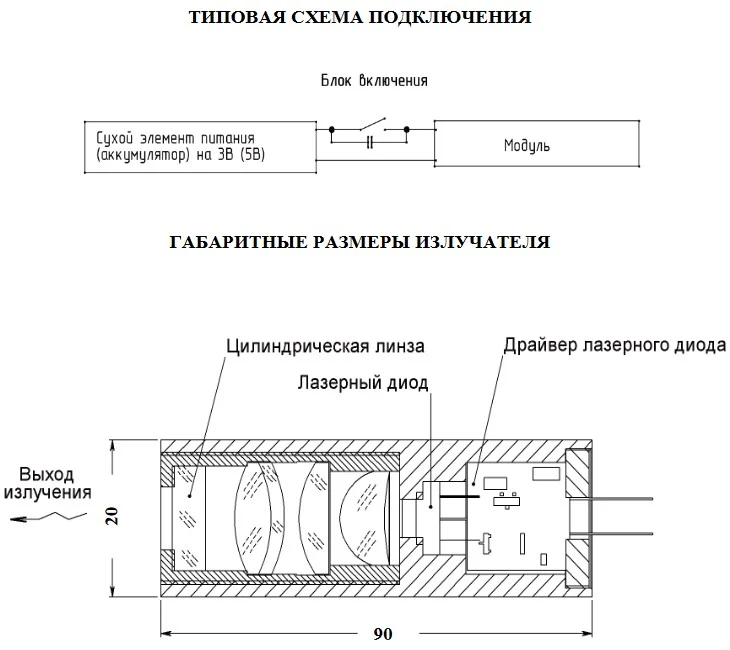

• Установку модуля в подготовленное ложе конструкции производить согласно документации на разработанное устройство. При этом соблюдать меры безопасности от статического электричества. Подключение питания согласно типовой схеме подключения.
• Модуль требует бережного обращения. Разборка модуля не допускается.
• При загрязнении стекла объектива необходимо протереть его фланелевой салфеткой.
• При работе с модулем необходимо соблюдать меры по защите от статического электричества.
• Для утилизации необходимо демонтировать изделие с извлечением печатной платы с электрорадиоэлементами (ЭРЭ) и сдать в территориальное подразделение по сбору лома и отходов ЭРЭ, содержащих драгметаллы.
• Остальной металлический лом также сдать в территориальное подразделение по сбору металлического лома.

Указания мер безопасности

• Не допускается наблюдать лазерное излучение незащищенным глазом;
• При работе с модулями необходимо принимать меры, исключающие попадания прямого или зеркально-отраженного излучения, даже кратковременного, в глаза и на открытые участки тела.
