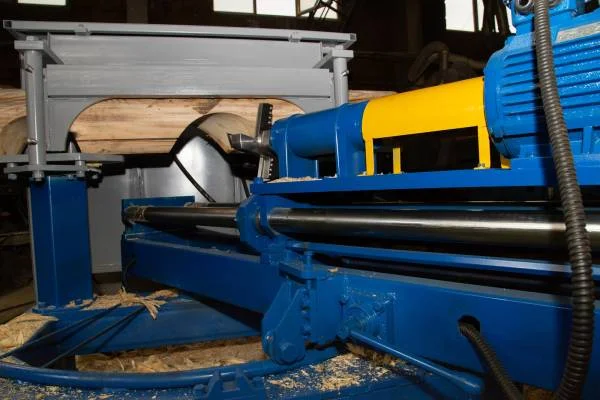

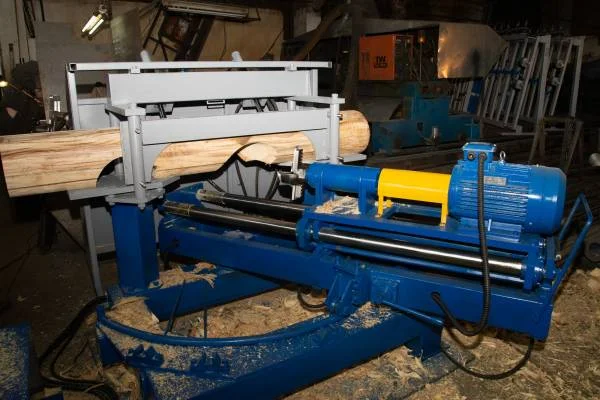

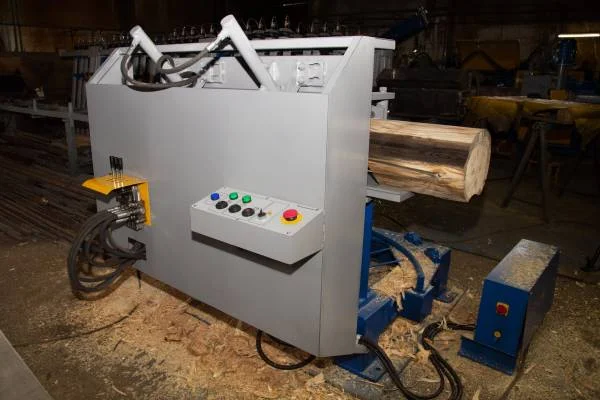

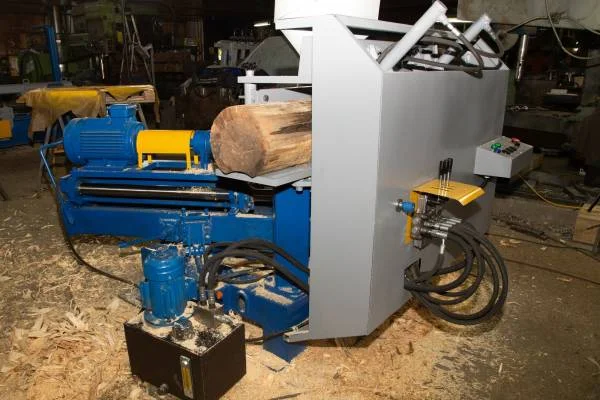

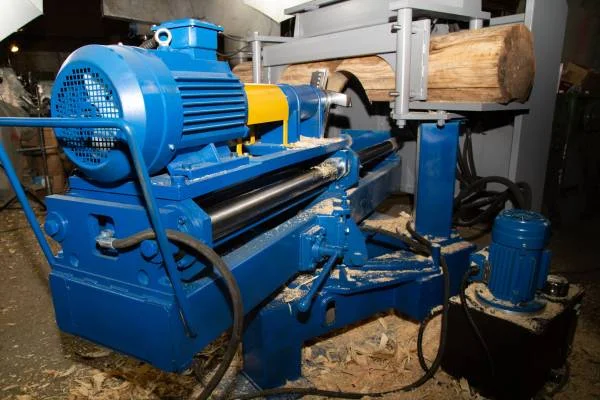

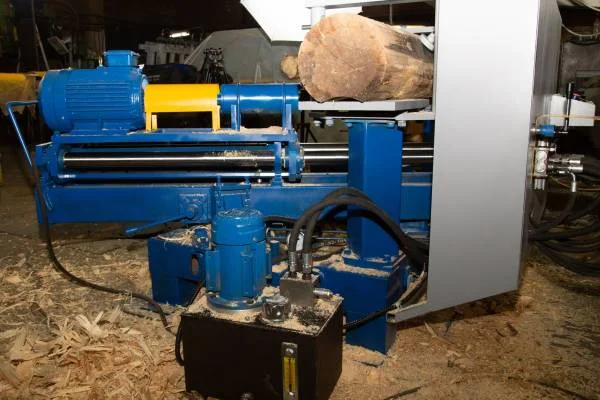

Станок для выборки венцовых чашек «мод. 671СБ» предназначен для выборки венцовых чашек в оцилиндрованных бревнах под углом 45, 60, 90 градусов.
Диаметры обрабатываемого бревна 180-320 мм.
ГИДРАВЛИКА
Производитель: Россия
Станок для выборки венцовых чашек «мод. 671СБ» предназначен для выборки венцовых чашек в оцилиндрованных бревнах под углом 45, 60, 90 градусов.

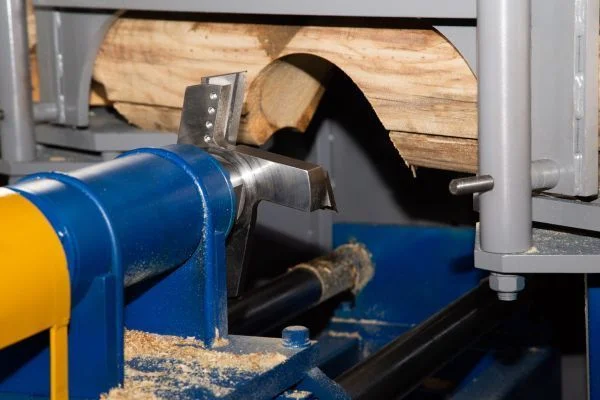

Выборка венцовых чашек может производиться под углом 45°, 60°, 90° относительно оси бревна.
Станок может применяться на небольших деревообрабатывающих предприятиях в комплексе с оборудованием, предназначенным для производства оцилиндрованных срубов.
Станок может эксплуатироваться в закрытом неотапливаемом помещении при температуре окружающейсреды от -16° до +40°С.
|
Параметры |
Значение |
|---|---|
|
Диаметр обрабатываемых бревен, мм |
180, 200, 220, 240, 260, 280, 300, 320 |
|
Угол между осью заготовки и осью венцовой чашки, град. |
45, 60, 90 |
|
Скорость подачи, м/мин.: |
|
|
рабочий ход |
0,1-0,84 |
| обратный ход | 5,5 |

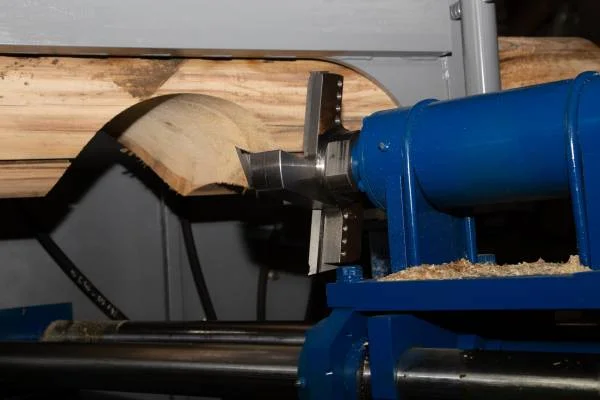

| Частота вращения фрезы, об/мин. |
2900 |
| Габаритные размеры, мм: | |
|
длина |
1700 |
|
ширина |
2200 |
|
высота |
1450 |
|
Масса, кг |
1060 |
|
Характеристика электрооборудования |
|
| Род тока питающей сети |
Переменный трехфазный |
|
Номинальная частота, Гц |
50 |
|
Номинальное напряжение сети, В: |
|
|
в цепи питания эл. двигателей |
380 |
|
в цепи управления |
110 |
|
Количество эл. двигателей |
2 |
|
Электродвигатель привода фрезы: |
|
|
мощность, кВт |
11 |
|
частота вращения. об./ мин. |
3000 |
|
Электродвигатель гидростанции: |
|
|
мощность, кВт |
0,5 |
|
частота вращения, об/мин. |
1500 |
|
Характеристика гидрооборудования |
|
|
Гидроцилиндр подачи: |
|
|
d поршня, мм |
50 |
|
d штока, мм |
36 |
|
L хода, мм |
830 |
|

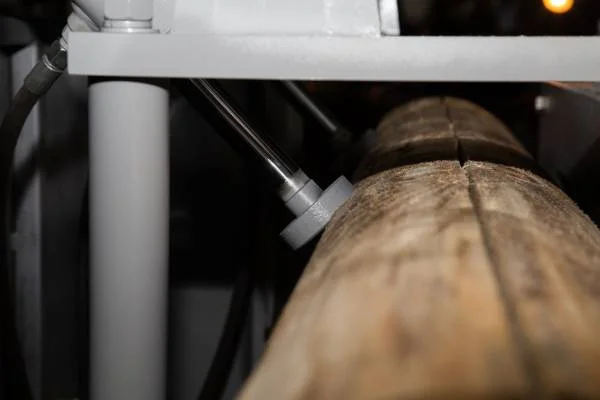

Гидроцилиндр зажима: |
|
|
d поршня, мм |
40 |
|
d штока, мм |
28 |
|
L хода, мм |
220 |
|

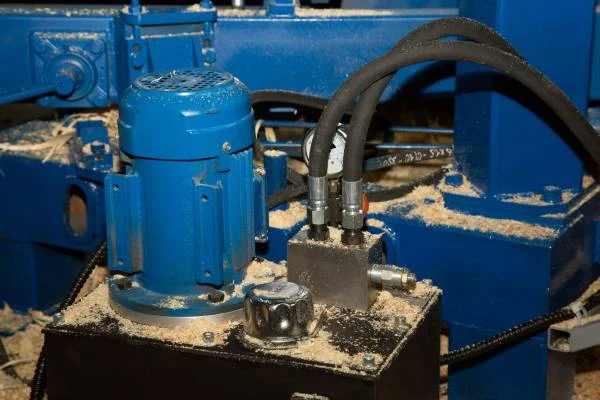

Характеристики гидростанции: |
|
|
подача, л/мин |
5,7 |
|
давление, мПа |
4 |
