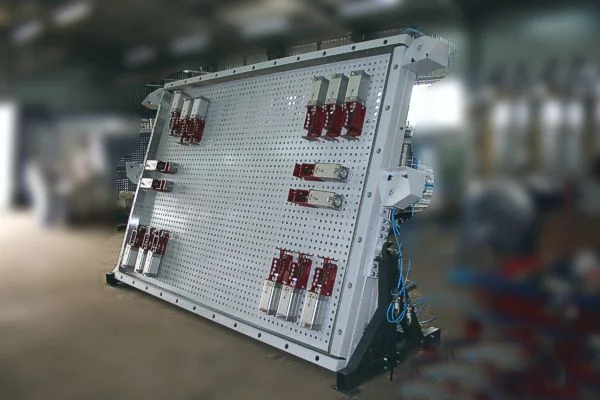

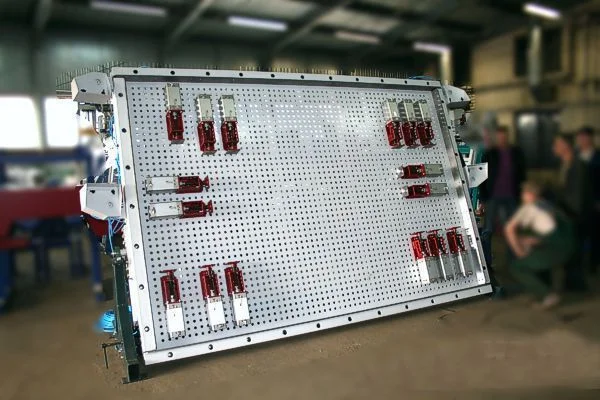

Вайма координатная пневматическая поворотная ВКП-Лоза-3м

Координатная вайма - разновидность сборочных пресс вайм, в которых в качестве рабочей зоны для склеивания заготовок используется координатное поле, представляющее собой перфорированный металлический лист толщиной 8-10 мм. Координатное поле изготавливается на высокоточном станке лазерного раскроя, шаг отверстий составляет 50 мм.

Координатное поле жестко крепится на сварную раму ваймы. Силовые прижимы, прессовые площадки легко крепятся в отверстиях рабочей зоны.

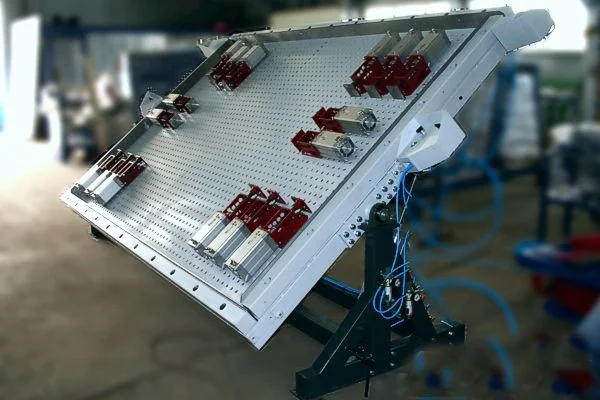

Модель ваймы ВКПП-Лоза имеет возможность поворота координатного поля для сборки изделий в вертикальном и горизонтальном положении.

Особое преимущество координатной ваймы - это возможность изготовления деталей любых размеров со сложной геометрией, в том числе удобство склеивания угловых соединений. При установке на вайму фронтальных прижимов, пресс можно применять для склеивания мебельного щита.

Станок может комплектоваться любым количеством силовых прижимов, упоров, фронтальных прижимов и других специфических приспособлений для склеивания нестандартных соединений.

В стандартной комплектации на вайму устанавливается 5 пневмоприжимов с разбивкой управления 3 + 2. Так же возможна комплектация ваймы любым дополнительным количеством прижимов. Количество упорных планок со шлифованными площадками – две (снизу и слева). Возможно дооснащение ваймы упорными планками.

Поворот и фиксация координатного поля осуществляется при помощи двух пневмоцилиндров. Имеется механизм механической фиксации прессового поля в вертикальном положении.

Регулировка давления в пневмосистеме осуществляется пневматическим регулятором давления совмещенным с влагоотделителем.

На вайме устанавливается пневматика CAMOZZI или FESTO.

Перемещение и крепление силовых прижимов и упоров по рабочей зоне совершенно не составляет труда, настройка на новый размер производится очень оперативно,что положительным образом оказывает влияние на производительность станка и соответственно экономический эффект при использовании данной модели пресс ваймы.

Применение координатной пресс ваймы настолько универсально, что это станок можно увидеть на предприятиях выпускающих мебель, двери, окна, различные каркасные конструкции, лестницы и просто щиты или столешницы, при этом размер предприятия для применения данного пресса совершенно не имеет значения.

Вайма может комплектоваться любым количеством вертикальных и горизонтальных упоров, а также специфическими приспособлениями для сборки  различных изделий (прямые, косые, угловые башмаки)

Для предотвращения вылета заготовок вайму возможно укомплектовать фронтальными прижимами.

• Цельносварная конструкция рамы и поля.
• Координатное поле изготовлено на высокоточном лазерном оборудовании
• Поэлементная схема комплектации.
• Пневматические компоненты – Camozzi (Италия).
• Быстрая перенастройка на любой размер производимого изделия.
• Вертикальная компоновка экономит производственную площадь.
