Станок «мод. 682С» для обработки круглых лесоматериалов хвойных пород с целью изготовления оцилиндрованных деталей срубов. Станок производит оцилиндровку бревна и выборку продольного паза.
Станок может применяться на нижних складах лесозаготовительных предприятий, на площадках лесхозов и др. Станок может эксплуатироваться в закрытом не отапливаемом помещении при температуре окружающей среды от -16°до +30°С.
Диаметр готового цилиндра 180-280 мм.
Высота пропила до 180 мм.
Производитель: Россия
Станок «мод.682С» для обработки круглых лесоматериалов хвойных пород с целью изготовления оцилиндрованных деталей срубов. Станок производит оцилиндровку бревна и выборку продольного паза.
Станок может применяться на нижних складах лесозаготовительных предприятий, на площадках лесхозов и др. Станок может эксплуатироваться в закрытом не отапливаемом помещении при температуре окружающей среды от -16°до +30°С.
За одну подачу из бревна можно получить срубовые заготовки точных размеров, с высоким качеством поверхности. При обработке бревно подвергается двум рабочим операциям: оцилиндрованию и фрезерованию.
Станок предназначен для обработки круглых лесоматериалов хвойных и лиственных пород не ниже третьего сорта по ГОСТ 9463-72; ГОСТ 9462-71.
Из расчета загрузки оборудования и рабочего времени при коэффициенте 0,72:
Рассматриваются две схемы в зависимости от производственной базы (в стоимость станка не входит):
Станок 682С работает по принципу проходного типа, максимальная длина бревна не имеет значения, ограничения составляет лишь диаметр комля бревна не превышающий 380 мм . Минимальная длина бревна составляет 3000 мм.
Возможные варианты оснасток для комбинированного станка 682С для обработки тонкомера:
Узел осуществляет оцилиндровку неокоренного бревна ,то есть после прохождения бревна через данный узел получается цилиндр различного диаметра (от 180 до 300 мм ), калиброванного по всей длине заготовки.
После оцилиндровки у заготовки появляется база - ось бревна. Эта база сохраняется на всех этапах обработки. Следовательно, верхняя и нижняя фрезы будут расположены симметрично относительно оси бревна.

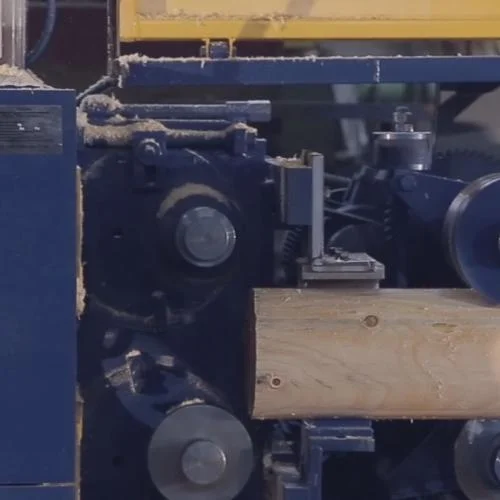

Данный узел осуществляет обработку заготовки сверху и снизу для получения определенного профиля, соответствующего карте раскроя.
Место для установки
Станок устанавливается в таком месте, в котором будет обеспечены удобный доступ ко всем частям станка и достаточная освещенность.
Фундамент
Станок устанавливается на фундаменте с глубиной заложения, выбираемой в зависимости от грунта, но не менее 600 мм, и крепится к нему шестью фундаментными болтами диаметром 16 мм.
Выверка на горизонтальность
После установки на фундамент производится выверка станка на горизонтальность с помощью уровня, устанавливаемого на основании станка. Наибольшее допускаемое отклонение от горизонтальности 0,2 мм на длине 1000 мм.
Цементирование и затяжка
Выверенный станок подливается на фундаменте цементным раствором, после затвердевания которого гайки фундаментных болтов затягиваются.
Параметры |
Значение |
---|---|
Максимальный диаметр обрабатываемого бревна в комле, мм: | 380 |
Припуск на обработку при оцилиндровке, мм не более: | 120 |
Длина обрабатываемого бревна, мм: | |
наименьшая, не менее: |
3000 |
наибольшая, не более: | 6500 |
Скорость подачи, м/мин: |
0 - 6 |
Диаметр получаемого бревна, мм: |
180, 200, 220, 240, 260, 280 |
Частота вращения, об/мин.: | |
оцилиндровочной головки |
950 |
фрезерных шпинделей |
3000 |
Номинальная мощность привода, кВт: | |
подачи | 2,2 |
оцилиндровочного шпинделя | 55 |
верхнего шпинделя фрезерного узла | 7,5 |
нижнего шпинделя фрезерного узла | 11 |
Номинальное напряжение сети, В: | |
в цепи питания двигателей | 380 |
в цепи управления | 110 |
Габаритные размеры, мм: | |
длина |
6300 |
ширина |
2000 |
высота |
1450 |
Масса, кг |
6700 |
Наименование | Количество |
682С (оцилиндровка) | |
Черновые ножи | 2 |
Чистовые ножи | 2 |
682С (фрезерование) | |
Черновые ножи | 4 |
Чистовые ножи | 4 |
