Производитель: Россия
Механический привод шипорезной каретки. Максимальная ширина заготовки - 160 мм. Ширина обрабатываемого пакета заготовок - 500 мм. Высота пакета заготовок - 160 мм.
Цикл обработки заготовок осуществляется в автоматическом режиме. Может применяться в составе полуавтоматической линии сращивания по длине.
Особенностью шипорезного станка является работа с поворотным столом с одновременным смещением на половину шага.

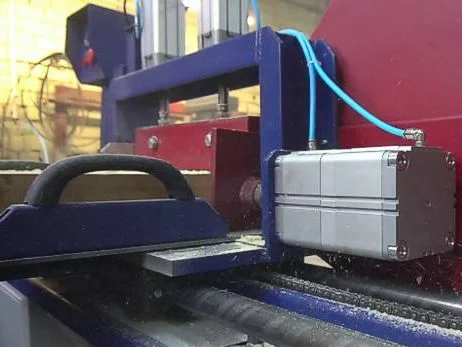

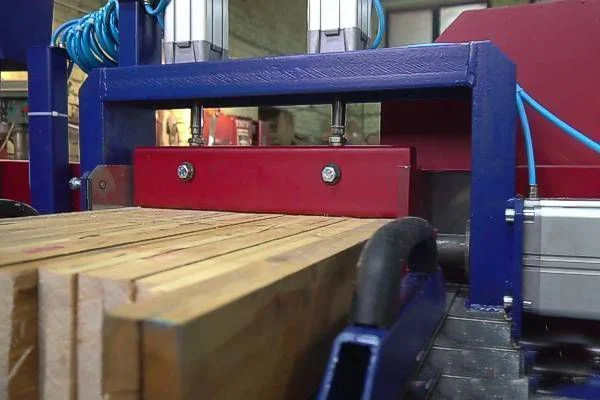

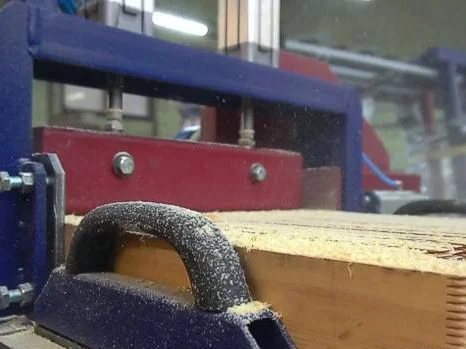

Верхний и боковой поджим заготовки осуществляется пневматикой CAMOZZI (Италия).
шипорезный станок оснащен пневмопушером, который отодвигает пакет заготовок, предотвращая подрезание пакета фрезой на обратном ходе поворотного стола.

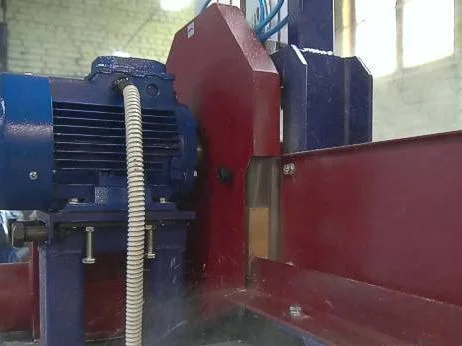

Подача каретки и регулировка скорости ее движения обеспечивается электромеханическим способом (мотор-редуктор Siti (Италия) + Преобразователь частоты Lenze(США)).
Алгоритм работы станка обеспечивает промышленный контроллер Delta (Германия). Данный алгоритм позволяет добиться постоянной скорости подачи заготовок во время нарезания шипа, независимо от нагрузки на фрезу, что обеспечивает повышенное качество нарезанного микрошипа.
Станок работает в полуавтоматическом режиме. Процесс нарезания шипа на заготовке состоит из двух циклов:
Наименование |
Параметры |
---|---|
Ширина "пакета" заготовок, мм | 500 |
Высота заготовки, мм | 10-160 |
Длина заготовки, мм | 200-1000 |
Диаметр пилы, мм | 400 |
Посадочный диаметр пилы, мм | 50 |
Частота вращения отрезной пилы, об/мин | 3000 |
Мощность электродвигателя пилы, кВт | 3,0 |
Диаметр фрезы, мм | 140 |
Посадочный диаметр фрезы, мм | 40 |
Частота вращения шпинделя фрезы, об/мин | 6000 |
Мощность электродвигателя фрезы, кВт | 7,5 |
Скорость подачи каретки, м/мин | 2,5....15 |
Мощность электродвигателя подачи каретки, кВт | 0,75 |
Рабочее давление в пневмосистеме, атм | 6-10 |
Габаритные размеры, мм | 1800х1450х1000 |
Вес станка, кг | 500 |
Комплектация | отрезная пила |
