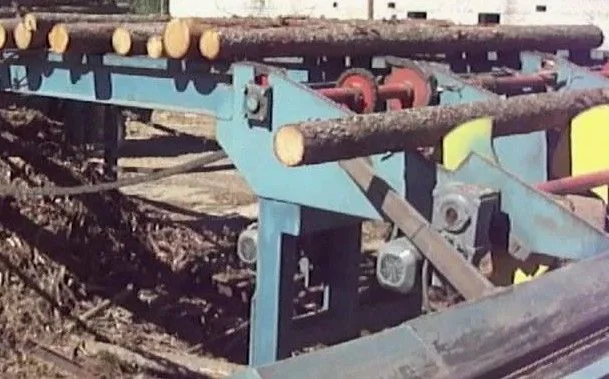

Поперечный транспортёр для брёвен: назначение, конструкция и место в лесопильной линии

Непрерывность производственного процесса на лесопильном предприятии во многом определяется качеством межоперационной транспортировки сырья. Поперечный транспортёр для брёвен — один из ключевых элементов механизации, обеспечивающий перемещение круглого леса в направлении, перпендикулярном его оси. Именно этот механизм связывает отдельные участки производства в единую слаженную систему и во многом определяет общую пропускную способность цеха.

Назначение и место в технологической цепочке

Поперечные транспортёры применяются на нескольких этапах лесопильного производства:

• на участке приёмки и накопления сырья — для подачи брёвен от штабеля к линии;
• между первичным и вторичным пильным агрегатами — для накопления и поштучной выдачи бревна;
• на участке сортировки — для распределения готовых пиломатериалов по сечениям или породам;
• на выходе из производственной линии — для формирования пакетов под последующую укладку или транспортировку.

Особую роль такие транспортёры играют в автоматизированных линиях, где ритм работы всего оборудования задаётся скоростью подачи сырья.

Конструктивные особенности и типы

По конструктивному исполнению поперечные транспортёры делятся на несколько типов, каждый из которых оптимален для определённых условий эксплуатации.

Цепные поперечные транспортёры — наиболее распространённый тип. Бревно укладывается поперёк нескольких параллельных цепей с упорами, которые перемещают его от одного конца транспортёра к другому. Цепи обеспечивают надёжный захват даже при значительной массе сырья.

Роликовые транспортёры — применяются для более лёгкого сырья или пиломатериалов. Перемещение осуществляется за счёт вращения роликов с небольшим наклоном или с приводными роликами.

Шаговые транспортёры с подъёмными рычагами — используются для точной поштучной выдачи брёвен в пильный агрегат. Рычаги последовательно поднимают и перемещают одно бревно за раз, исключая возможность попадания двух заготовок одновременно.

Технические параметры при выборе транспортёра

1. Максимальный диаметр и длина бревна — определяют ширину и длину рабочей части транспортёра.
2. Максимальная масса единицы сырья — влияет на выбор типа цепи, привода и несущих конструкций.
3. Производительность линии — транспортёр не должен быть узким местом, поэтому его пропускная способность должна соответствовать или превышать производительность смежного оборудования.
4. Способ управления — ручное, полуавтоматическое или автоматическое управление с интеграцией в общую систему АСУ линии.
5. Условия эксплуатации — открытые площадки, неотапливаемые цеха или закрытые производственные помещения с разными требованиями к материалам и смазкам.

Особенности монтажа и эксплуатации

Правильная установка транспортёра — залог его долгой и безотказной работы. Основания под опорные стойки должны быть строго горизонтальны, а оси приводных и натяжных звёздочек — параллельны между собой. Несоблюдение этого требования ведёт к неравномерному износу цепи и её сходу с направляющих.

В процессе эксплуатации необходимо регулярно контролировать:

• натяжение тяговых цепей;
• состояние упоров и скребков;
• уровень смазки в редукторе привода;
• крепёж звёздочек и соединительных элементов.

При соблюдении регламента технического обслуживания ресурс транспортёра составляет не менее 10 лет при работе в одну смену.

Интеграция с лесопильной линией

Поперечный транспортёр не работает изолированно — его производительность и управление должны быть согласованы с соседними узлами линии. Современные системы автоматизации позволяют синхронизировать скорость подачи транспортёра со скоростью работы пильного агрегата через частотные преобразователи, что исключает накапливание сырья или, напротив, паузы в работе оборудования.
