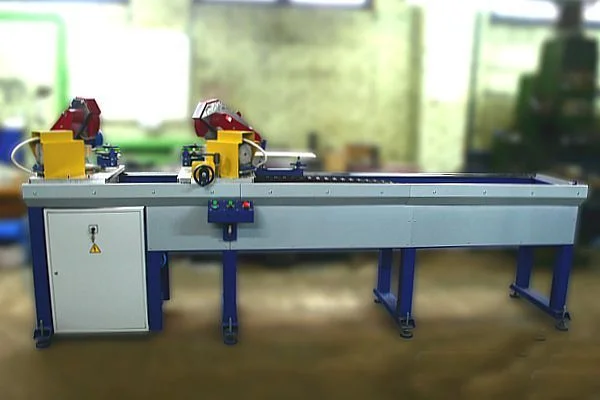

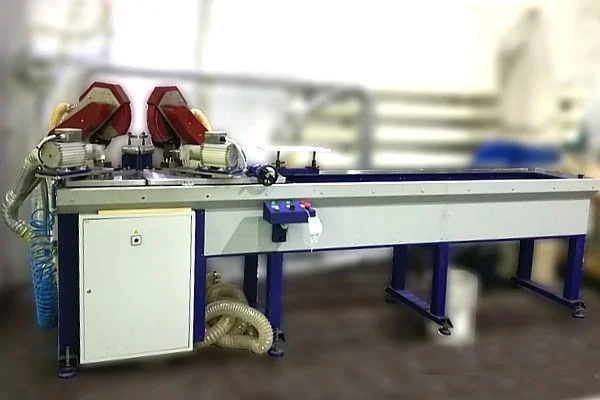

Станок торцовочно-присадочный под 45 градусов СДУ-45ТПх2

Станок торцовочно-присадочный предназначен для запиливания под углом 45° и 90° в вертикальной плоскости погонажных заготовок из массива древесины, МДФ, ДСП, алюминия (СДУ-45-Тх2), а так же для засверливания под 2 или 3 шканта отверстий на концах деталей (СДУ-45-ТПх2).

Особенности конструкции торцовочного станка

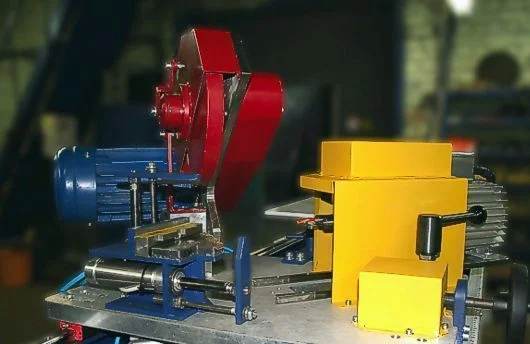

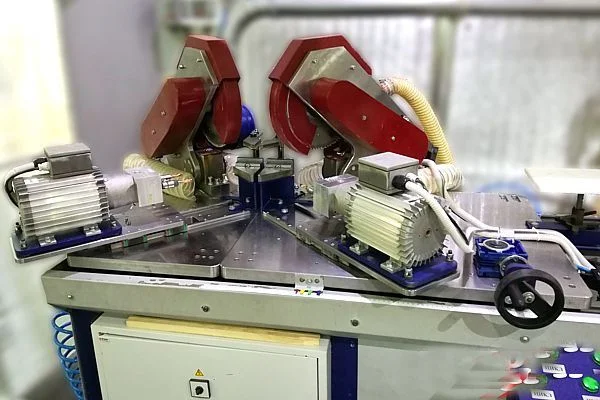

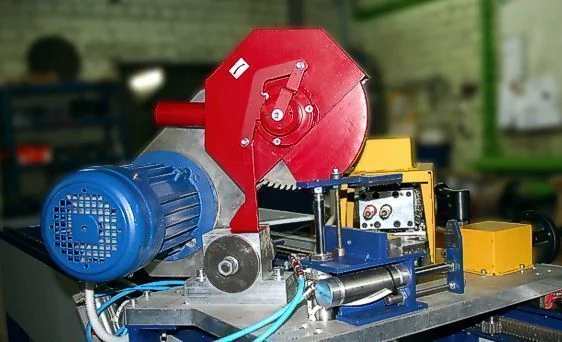

Станок для торцевания под 45 градусов имеет 2 независимые торцовочные головы, обеспечивающие одновременную обработку (распил) заготовки за 1 установ. Этим достигается повышенная точность углового торцевания и высокое геометрическое качество конечного собранного изделия. Требуемая длина заготовки устанавливается с помощью передвигающегося правого суппорта.

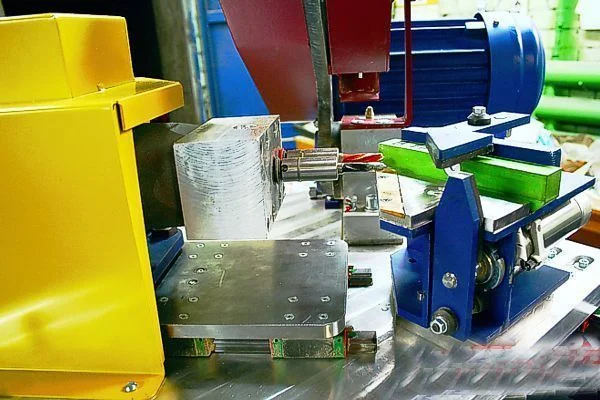

После запиливания под углом 45 градусов производится сверление отверстий под круглые шканты с обеих сторон детали. На каждой из сторон детали сверлиться 2 или 3 отверстия, в зависимости от установленной сверлильной головы и установленных свёрел.

Благодаря тому, что пиление и сверление отверстий под шканты у детали производится за одну установку достигается наибольшая точность при дальнейшей сборке изделий.

Сверлильные узлы и головы, установленные на станок – всемирно известной фирмы detel.

Пневматический механизм прижима заготовки, подачи пилы в сочетании с высокоточными направляющими каретки обеспечивают точность позиционирования заготовки, высокое качество пропила.

В торцовочном станке установлено пневмооборудование Camozzi (Италия), FESTO (Германия). Торцовочный станок имеет один неподвижный и один перемещаемый суппорт. Установка в размер пиления производится перемещением подвижного суппорта по линейке вручную.

Комплектация торцовочно-присадочного станка:

• Два пильных диска;
• Четыре сверла;
• Два вертикальных пневматических прижима;
• Ручное позиционирование правого суппорта;
• Линейка с мм-шкалой;
• Пневматическое управление опусканием пильных дисков;
• Пневматическое управление движением сверлильных головок;
• Сверлильные головы detel на 2 сверла;
• Пневмооборудование Camozzi, FESTO

• Механическое перемещение правого суппорта (колесо, редуктор, зубчатая передача);
• Два передних пневматических прижима заготовки;
• Сверлильные головы с 3-мя сверлами (2 штуки).
