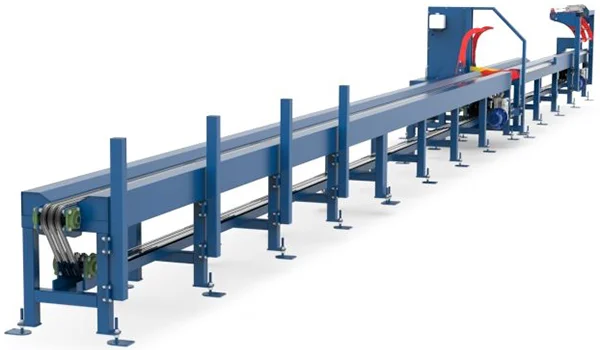

Предназначена для раскряжевки бревен на короткие заготовки длинной от 1000 мм. Применяется на предприятиях и в цехах лесопильного производства.
Позволяет качественно распиливать круглый лес диаметром до 450 мм.
В состав линии входит: загрузочный транспортер, станок раскряжевочный РБЦ-450 и транспортер со сбрасывателем.

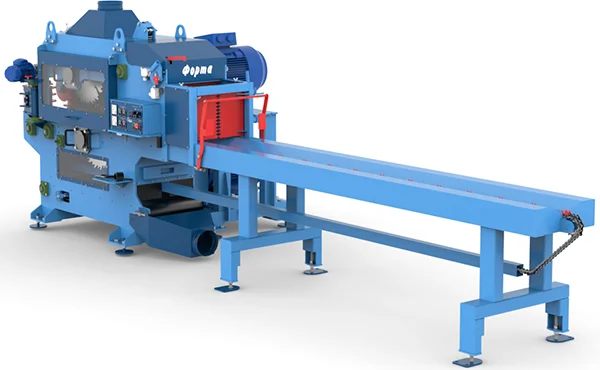

Предназначен для продольной распиловки круглыми пилами двух-трех-четырехкантного бруса на доски или обрезной брус и раскроя досок на заготовки заданной толщины при механизированной подаче.
Подача заготовки осуществляется двумя цепными транспортерами и приводными вальцами, которые обеспечивают идеальную геометрию и высокую скорость пиления до 40 м/мин.
Бесступенчатая электронная регулировка скорости подачи позволяет подобрать оптимальный режим пиления. Станок неприхотлив в работе, устанавливается на ровную бетонную площадку.
Применяется для обрезки горбыля шириной до 400 мм и деления его на 1-3 доски шириной до 150 мм. Что повышает эффективность и количество полезного выхода лесопильной линии.
|
Параметры |
Значение |
|---|---|
| Диаметр обрабатываемого бревна, мм |
от 100 до 450 |
| Длина обрабатываемого бревна, мм |
от 1000 |
| Длина отрезанyого бревна, мм |
от 1000 до 3000 |
| Скорость подачи, м/мин |
0-30 (40) |
| Скорость резания пилы, м/мин |
16,8 |
| Шаг цепи |
3/8 |
| Частота вращения пильного вала, об/мин |
5350 |
| Привод механизмов нижней поддержки и верхних прижимы бревна |
пневматический |
| Количество двигателей |
3 |
| Мощность электродвигателя транспортеров, кВт |
5.5 |
| Мощность электродвигателя пильного узла, кВт |
5.5, 7.5, 11 |
| Напряжение, В | 380 |
| Мощность , кВт | от 5 до 11 |
| Габаритные размеры, мм (без цепных транспортеров): | |
| длина | 1400 |
| ширина | 1550 |
| высота | 1800 |
|
Приблизительный вес, кг (без цепных транспортеров) |
600 кг |
|
Параметры |
Значение |
||
|---|---|---|---|
| Максимальная толщина бруса, мм |
170/130 |
210/150 |
250/150 |
| Максимальная ширина бруса, мм | 700 | 700 | 700 |
| Диаметр пил на нижнем валу, мм | 300-400 | 350-450 | 400-450 |
| Диаметр пил на верхнем валу, мм | 300 | 350 | 400 |
| Минимальная длина бруса, мм | 1500 (1200– опция) | 1500 | 1500 |
| Диаметры пильных валов, мм | 75 | 75 | 75 |
| Расстояние между крайними пилами, мм | 610 | 610 | 610 |
| Число оборотов пильных валов, об/мин | 3800 | 3800 | 3350 |
| Мощность двигателей пильных валов, кВт |
37, 45, 55, 75 по заказу |
37, 45, 55, 75, 90 по заказу |
45, 55, 75, 90 по заказу |
| Скорость подачи, м/мин | 3-30 (5-40) | 3-30 (5-40) | 3-30 (5-40) |
| Мощность двигателя подачи, кВт | 4 | 4 |
4 |
| Размеры станка ДхШхВ, мм | 3250х2250х1700 | 3350х2250х1750 | 3350х2250х1800 |
|
Приблизительный вес, кг |
3300 | 3650 | 4000 |
|
Параметры |
Значение |
|---|---|
|
Максимальная длина горбыля, мм |
1800 (6300) |
| Минимальная длина горбыля, мм | 1200 (1000) |
| Толщина горбыля, мм | 30-150 |
| Ширина горбыля, мм | 120-400 |
| Толщина получаемой доски, мм | 12-50 |
| Ширина получаемой доски, мм | 80-150 |
| Количество получаемых досок, шт. | 1-3 |
| Диаметр пил кромкообрезного станка, мм | 600 |
| Диаметр пил делительного станка, мм | 500 |
| Количество оборотов пил кромкообрезного станка, об/мин | 1460 |
| Количество оборотов пил делительного станка, об/мин | 2940 |
| Скорость подачи, м/мин | 10-30 |
|
Мощность двигателей пильных валов, кВт: |
|
| кромкообрезной | 2х7,5 |
| делительный | 22-30 |
| Габариты линии, мм ДхШхВ | 8200х1850х1600 |

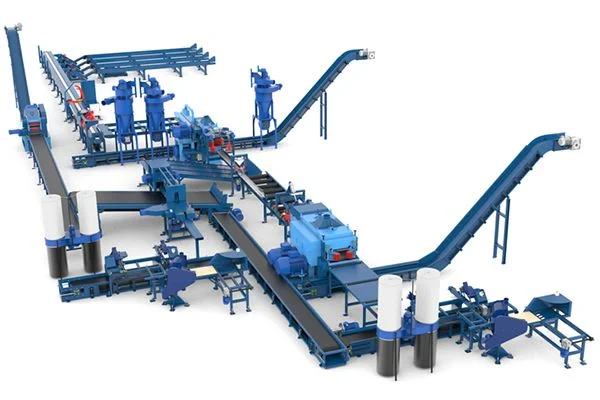

| Наименование | Ед. изм. | Количество |
| Загрузочная эстакада | шт. |
1 |
| Разделитель бревен | шт. |
1 |
| Механизм поштучной выдачи | шт. |
1 |
| Бревнотаска цепная 10,5 м | шт. |
1 |
| Раскряжевка | шт. |
1 |
| Сбрасыватель бревен 3 м | шт. |
1 |
| Разделитель бревен 3,3 м | шт. |
1 |
| Кантователь бревен 2,5 м | шт. |
1 |
| Бревнопильный станок СБУ-450 | шт. |
1 |
| Рольганг разобщитель 2,5 м | шт. |
1 |
| Сбрасыватель лафета 1,5 м | шт. |
1 |
| Центрователь лафета 3 м | шт. |
1 |
| Многопильный станок МДС-170 (90 кВт) | шт. |
1 |
| Рольганг приемный неприводной 1,7 м | шт. | 2 |
| Станок торцовочный проходной, с очисткой от опилок | шт. |
3 |
| Транспортер поперечный отводной 5 м | шт. |
1 |
| Транспортер цепной подающий 2,8 м | шт. |
1 |
| Горбыльная линия ЛГ 500 | шт. |
1 |
| Транспортер скребковый Z-образный 11,5 м | шт. |
1 |
| Транспортер скребковый Z-образный 6 м | шт. |
1 |
| Транспортер скребковый Z-образный 11 м | шт. |
1 |
| Транспортер скребковый Z-образный 9 м | шт. |
1 |
| Транспортер ленточный 13 м | шт. |
1 |
| Транспортер ленточный 3 м | шт. |
2 |
| Транспортер ленточный 7 м | шт. |
1 |
| Транспортер ленточный (ширина 1,5 м) 1,2 м | шт. |
1 |
| Транспортер ленточный (ширина 1,5 м) 4,5 м | шт. |
1 |
| Дробилка | шт. |
0 |
| Вентилятор и циклон с механической разгрузкой | шт. |
3 |
| Накопитель досок | шт. |
1 |
| Накопитель отходов | шт. |
0 |
| Стапеля для поднятия высот многопильных станков | компл. |
1 |
| Стапеля для поднятия высот механизации | компл. |
1 |
|
Шкафы управления |
компл. |
1 |
