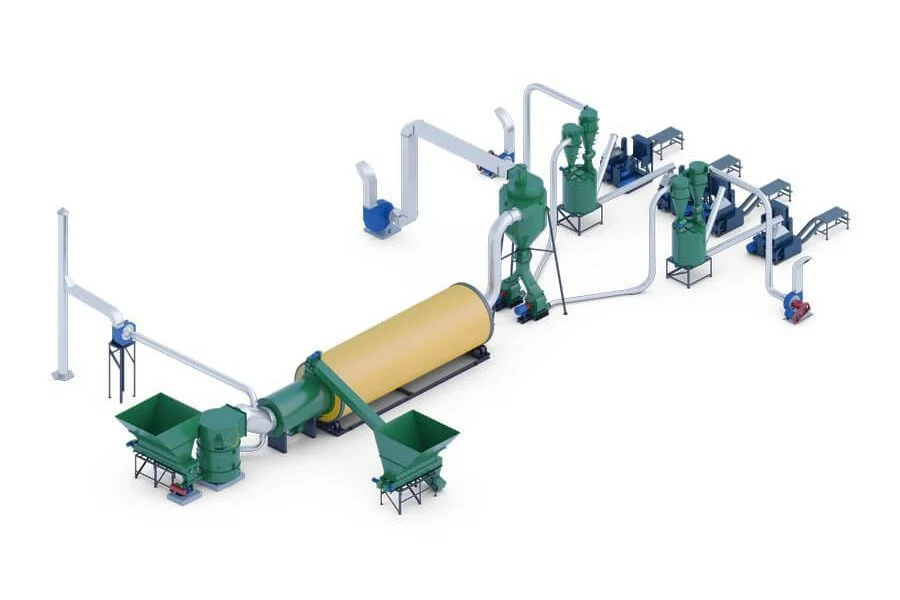

Линия для производства древесных брикетов ЛБД-2 предназначена для производства древесных брикетов из древесных отходов различной фракции и влажности.
Производитель: Россия
Линия для производства древесных брикетов ЛБД-2 предназначена для производства древесных брикетов из древесных отходов различной фракции и влажности.
Процесс переработки древесных отходов в древесные брикеты осуществляется в несколько основных этапов. Соответственно этапам технологического процесса линия брикетирования состоит из 4-х участков.
Горбыль,баланс, срезки подаются в рубительную машину, откуда на транспортёрах щепа идет в бункер сушильного барабана и в бункер теплогенератора.
Мелкофракционное сырьё подается в бункер сушильного барабана и в бункер теплогенератора.
В теплогенераторе топливо, сгорая, образует сушильный агент, который подаётся в сушильный барабан. В сушилке сырьё высыхает до влажности 8-10% и удаляется из неё циклоном пневмотранспорта со встроенным вентилятором.
В циклоне пневмотранспорта высушенное сырьё отделяется от отработанного сушильного агента и через шлюзовый питатель подается на потребителя.
Участок вторичного измельчения построен на базе двух молотковых дробилок АВМ-57. Производительность каждой дробилки не менее 1 т/ч.
Электрическая система управляет гидравлической частью пресса.
Есть три электрических двигателя:
Работой двигателей и гидравлических клапанов через магнитные пускатели управляет микропроцессор с модулем расширения. Он взаимодействует с усилителем полупроводника и вторым микропроцессором, который управляет работой аналогового датчика давления.
Гидравлическая система управляет работой гидравлических цилиндров.
Есть три гидравлических цилиндра:
Работа перечисленных цилиндров зависит от гидравлических насосов, управляемых электрической схемой через гидравлические клапаны.
Подача опилок выполняется бункером подачи опилок, смонтированным на прессе. Попадающие в бункер опилки размешиваются и при помощи шнека подаются под поршень вертикального цилиндра.
Управление электродвигателем привода редуктора внешнего шнека (устанавливает владелец) предусмотрено в схеме пресса и обеспечивает непрерывную подачу материала из внешней ёмкости до бункера пресса.
Управление возможно двух типов управления: ручное и автоматическое.
Автоматическое управление осуществляется при нормальной работе пресса без участия оператора.
Ручное управление предназначено для:
Всё оборудование управления установлено в электрошкафе.
Три контрольных лампы облегчают работу с прессом. Первая предупреждает о перегревании двигателей. Вторая - о нехватке опилок в бункере. Третья показывает засорение в масляных фильтрах.
Для перехода прессования с одного материала на другой (с опилок на бумагу, солому, костру или другие материалы) может потребоваться только коррекция из пульта управления, другого переоборудования не требуется.
Параметры |
Значение |
---|---|
Продукт линии |
древесные брикеты стандарта RUF |
Производительность по готовому продукту, т/ч | от 2,2 |
Сырье для брикетов | опилки, стружка, щепа фракцией до 20 м, срезки*, горбыль*, баланс* максимальным сечением 180 мм |
Топливо для теплогенератора | щепа |
Влажность сырья абсолютная, % | 122 |
Влажность сырья относительная, % | 50 |
Потребность в сырье при его влажности 50%, т/ч |
4,8-6,2 |
Необходимая площадь для установки, м | 36х12 |
Установленная электрическая мощность, кВт | 327,7 |
Потребляемая электрическая мощность, % от установленной | 70 |
Непосредственно обслуживающий персонал, чел. в смену | 3-4 |
Упаковка | полиэтиленовый пакет 10 кг |
* При использовании рубильной машины.
Характеристика оборудования, материалов | Кол-во | Эл. мощность на ед. изм., кВт |
1. Теплогенератор ТГ-2,0 |
1 шт. |
17,2 |
2. Газоход соединительный ТГ-2,0 – АВМ-1,5 в комплекте с теплоизоляцией и растопочной трубой с шибером | 1 шт. | - |
3. Бункер механизированный ОМБ -2,3 | 1 шт. | 4 |
4. Загрузочный транспортёр сушильного барабана | 1 шт. | 2,2 |
5. Сушильный барабан АВМ 1,5 (опорная и приводная станции) | 1 шт. | 7,5 |
6. Предтопок со встроенным золоуловителем | 1 шт. | - |
7. Газоход соединительный АВМ-1,5-Циклон Д2400 | 1 шт. | - |
8. Циклон Д-2400 с шлюзовым питателем Д800 | 1 шт. | 1,1 |
9. Газоход соединительный Циклон2400-Дн-11.2 | 1 шт. | - |
10. Шибер регулирующий с электроприводом | 1 шт. | - |
11. Дымосос ДН-11.2 | 1 шт. | 45 |
12. Система управления теплогенератором ГТД-2.0 | 1 шт. | - |
13. Шкаф управления барабаном | 1 шт. | - |
14. Шкаф управления циклоном Д-2400 и шлюзовым питателем Д-800 | 1 шт. | - |
15. Дымосос Дн-6,3 | 1 шт. | 7,5 |
Суммарная эл. мощность участка сушки сырья |
|
84,5 |
Характеристика оборудования, материалов | Кол-во | Эл. мощность на ед. изм., кВт |
1. Продуктопровод циклон Д-2000 —АВМ-57 | 1 шт. | - |
2. Дробилка молотковая АВМ-57 | 2 шт. | 30 |
3. Пневмопровод | 1 шт. | - |
4. Шкаф управления дробилками молотковыми АВМ-57 | 1 шт. | - |
Суммарная эл. мощность участка дробления |
|
60 |
Характеристика оборудования, материалов | Кол-во | Эл. мощность на ед. изм., кВт |
1. Пневмопровод АВМ-57-циклоны |
2 шт. |
- |
2. Пылевой вентилятор | 2 шт. | 15 |
3. Циклон Д-800Ш-01 без вентилятора с шлюзовым питателем Д-400 | 4 шт. | 1,1 |
4. Бункер пресса механизированный 4 м3 с крышкой | 2 шт. | 4 |
5. Шнековый дозатор сырья с патрубком | 4 шт. | 2,2 |
6. Брикетировочный пресс UMP ВР-600 в комплекте со шкафом управления | 4 шт. | 33 |
7. Шкаф управления пневмотранспортом | 2 шт. | - |
8. Шкаф управления участком | 2 шт. | - |
Суммарная эл. мощность участка брикетирования |
|
183,2 |
Общая эл. мощность всей линии для производства древесных брикетов ЛБД-2 составляет 327,7 кВт.
