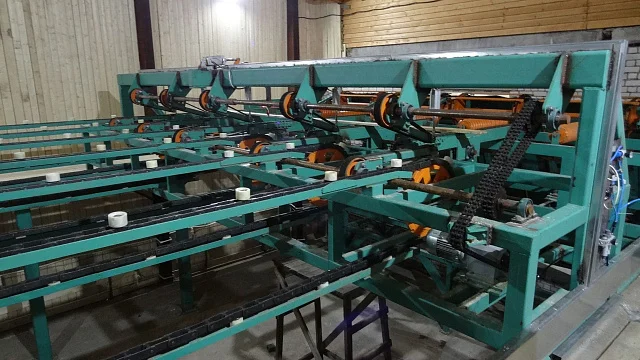

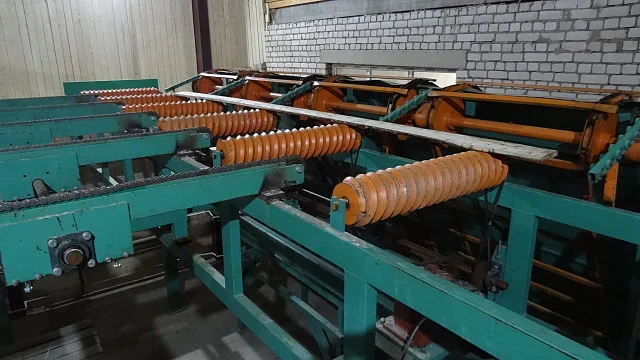

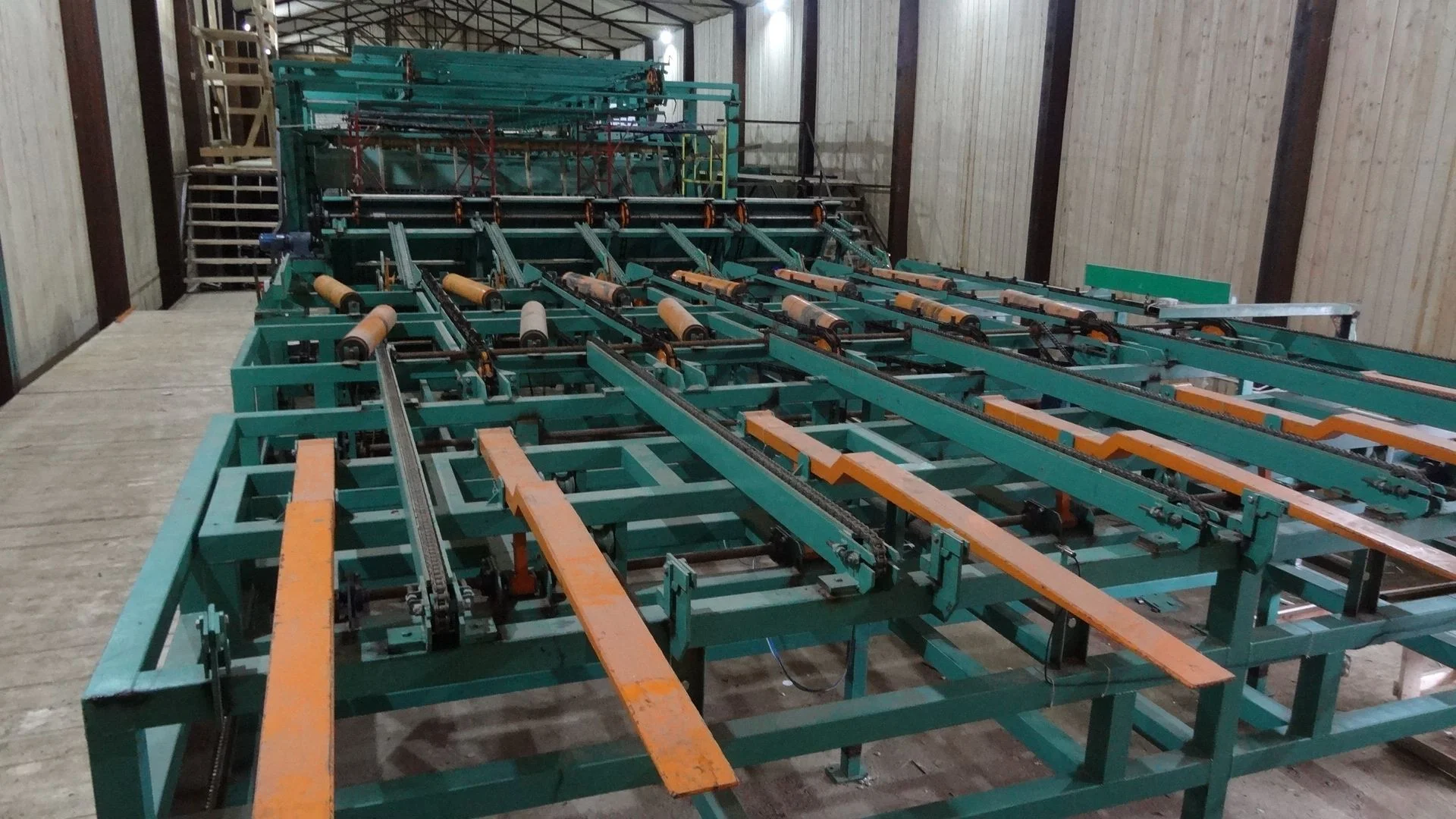

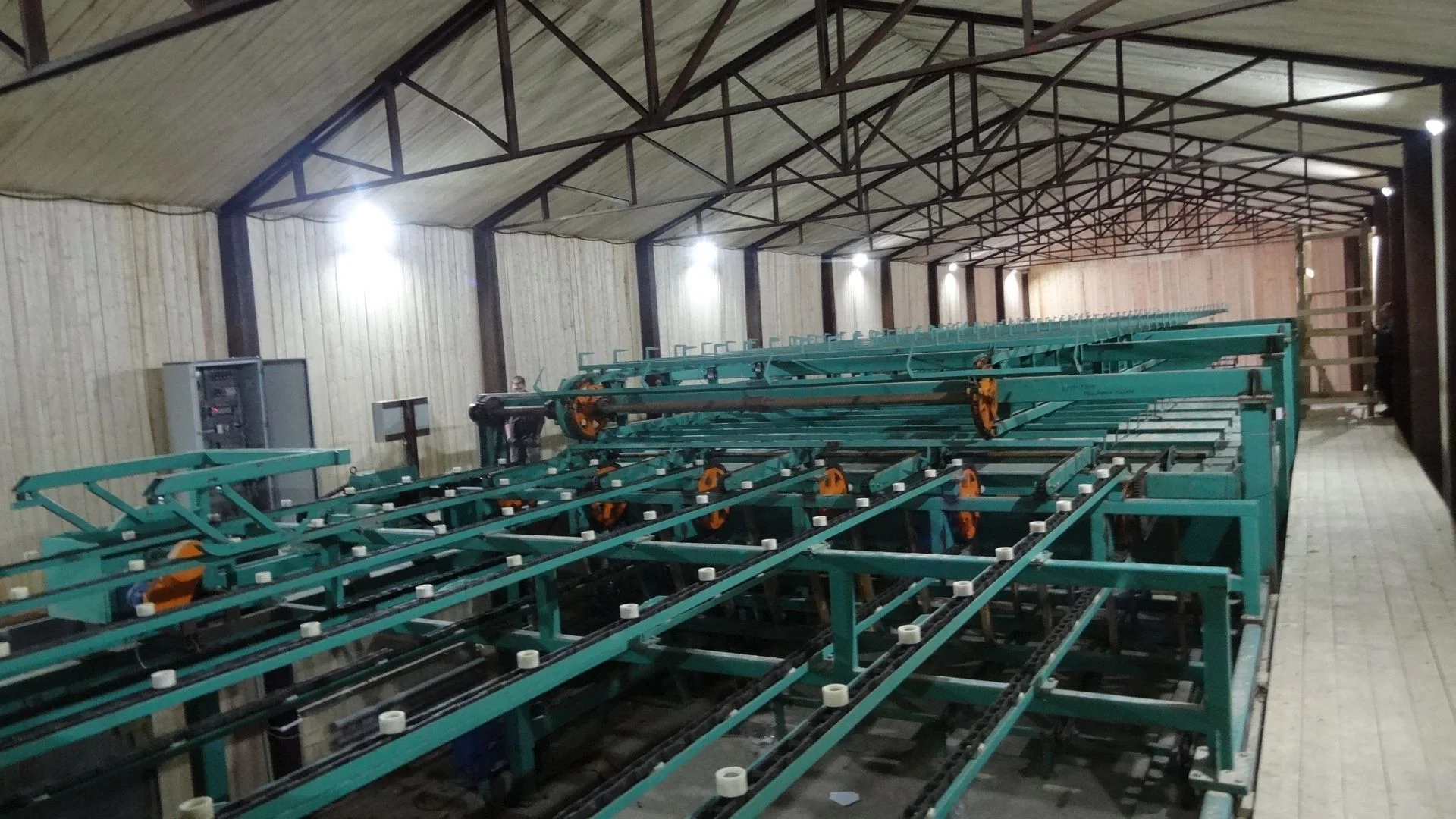

Линии сортировки пиломатериалов предназначены для сортировки пиломатериалов после лесопиления или сушки по сечению, длинам и качеству, штабелирования досок в транспортные или сушильные пакеты.
Производитель: Россия
Линии сортировки пиломатериалов предназначены для сортировки пиломатериалов после лесопиления или сушки по сечению, длинам и качеству, штабелирования досок в транспортные или сушильные пакеты.
Линии сортировки работают в автоматическом режиме.
Область применения оборудования – предприятия лесопильные, по деревообработке, домостроения, цеха по производству клееных деревянных конструкций.
Место расположения линии - отапливаемое помещение, температура окружающей среды от +10° С до + 40° С.
Помещение, в котором эксплуатируется изделие, должно соответствовать зоне класса П-II согласно «Правилам устройства электроустановок» (ПУЭ).
Параметры |
Значение |
---|---|
Производительность (средняя), досок/ мин. |
60 |
Количество операторов, чел. |
2 |
Длина пиломатериалов, м |
4…6,5 |
Ширина пиломатериалов, мм |
75…250 |
Толщина пиломатериалов, мм |
16…75 |
Тип кармана |
вертикальный |
Привод подъема опускания кармана |
гидравлический |
Шаг карманов, мм |
1200 |
Эффективная площадь кармана, м.кв. |
2,1 |
Объем кармана, м.куб |
12,8 |
Количество сортировочных карманов, шт. |
по запросу заказчика |
Размеры формируемого пакета |
1200х1200х6200 |
Общая потребляемая мощность, кВт |
74,1 |
Габаритные размеры, мм: |
|
длина |
87000 |
ширина |
9200 |
высота |
5220 |
Масса, кг |
67000 |
№ |
Наименование |
Кол-во |
|
Разобщитель пакетов пиломатериалов |
1 |
1 |
Транспортер поперечный 7,2 м |
|
1.1 |
Направляющие швеллеры нижние и верхние |
12 |
1.2 |
Вал в сборе (со звездочками и рамой) |
1 |
1.3 |
Звездочка натяжная в сборе |
6 |
1.4 |
Цепи М-112 в сборе с упорными роликами, м |
98 |
|
|
|
2 |

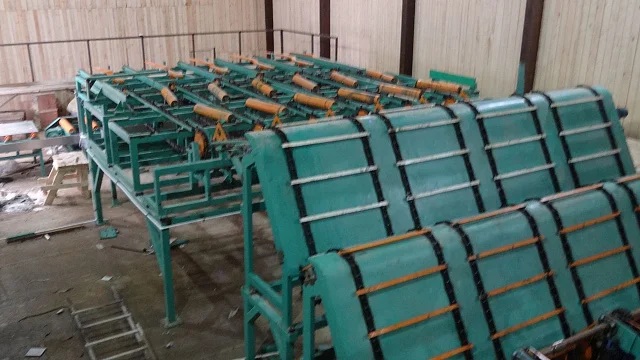

Транспортер наклонный - горка. |
2 |
|
|
|
3 |
Металлоконструкция первого участка линии. |
1 |
|
|
|
4 |

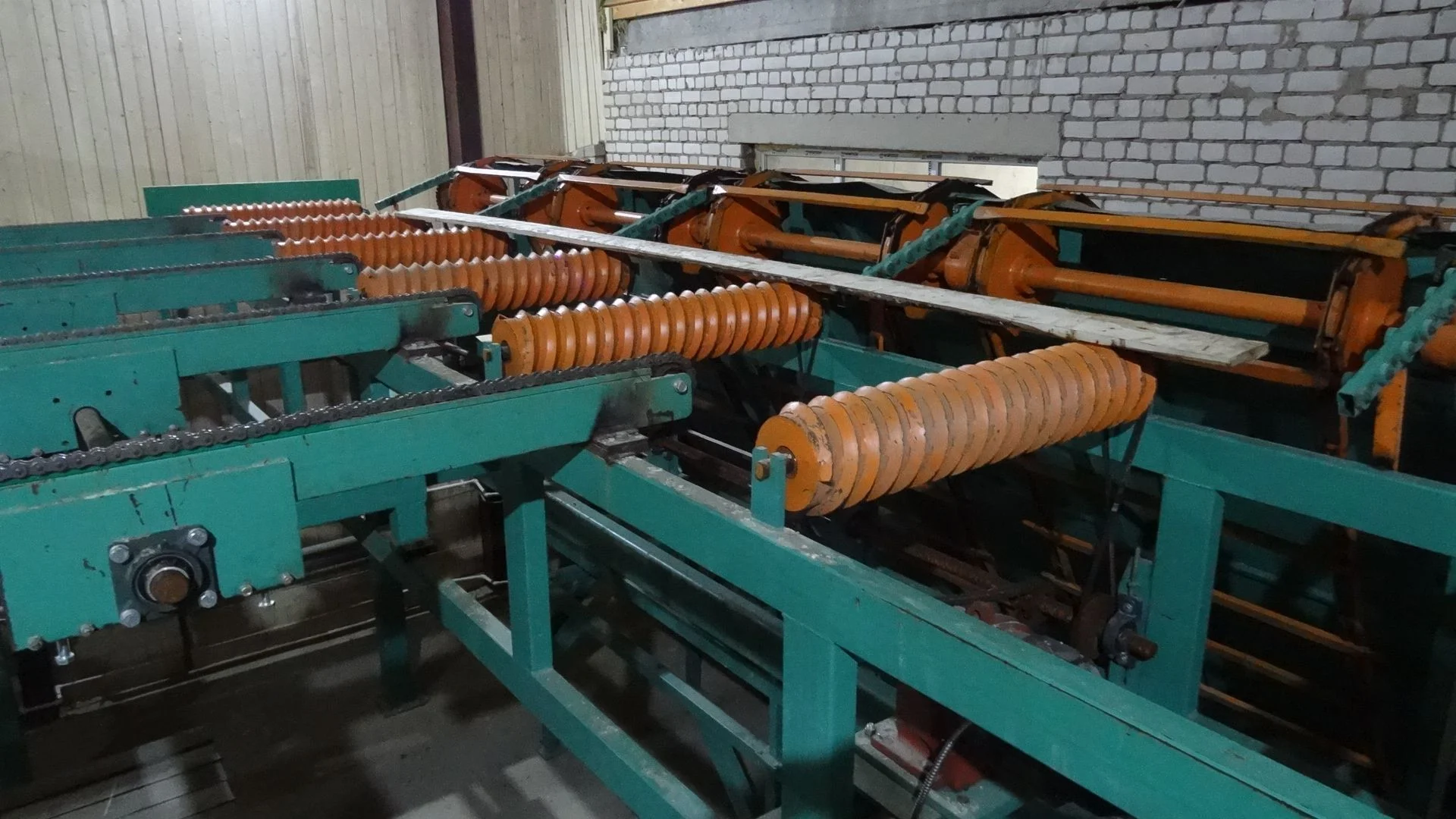

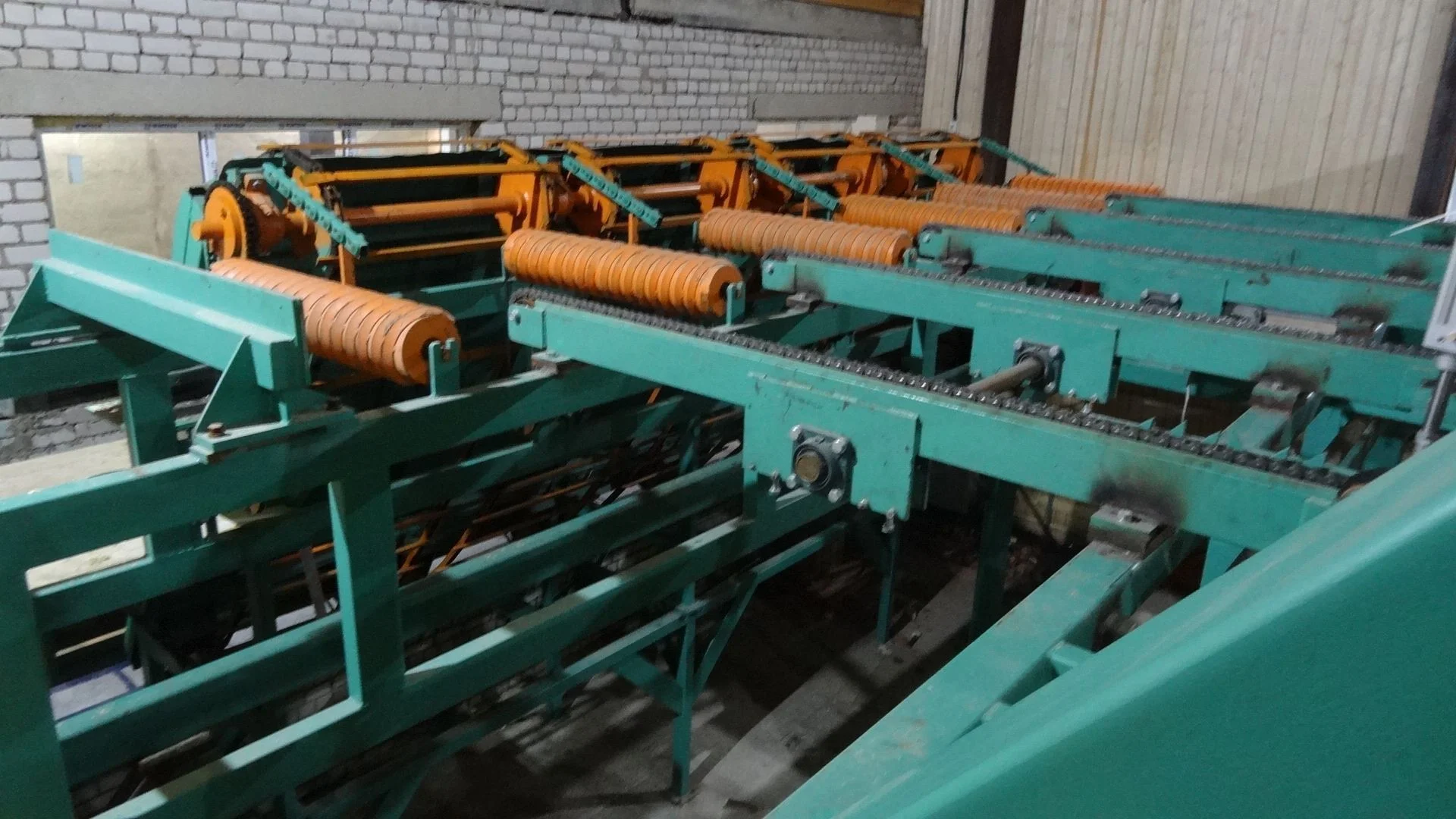

Рольганг винтовой. |
1 |
|
|
|
5 |
Транспортер накопительный. |
1 |
|
|
|
6 |
Устройство поштучной выдачи. |
1 |
|
|
|
7 |
Транспортер поперечный 7,2 м |
1 |
7.1 |
Направляющие швеллеры нижние и верхние |
12 |
7.2 |
Вал в сборе (со звездочкам и рамой) |
1 |
7.3 |
Звездочка натяжная в сборе |
6 |
7.4 |
Цепи М-112 в сборе с упорными роликами, м |
98 |
|
||
8 |
Триммер |
1 |
9 |
Транспортер догоняющий. |
1 |
10 |
Металлоконструкция карманов. |
1 |
11 |
Карман крайний (стенка) |
1 |
|
|
|
12 |
Карман накопительный подьемный |
9 |
12.1 |
Лифт в сборе |
9 |
12.2 |
Балки, стойки и элементы кармана в комплекте |
9 |
12.3 |
Гидроцилиндр в сборе |
9 |
12.4 |
Гидрооборудование карманов |
1 |
|
|
|
13 |
Транспортер сортировочный. |
1 |
13.1 |
Фермы направляющие приводные и натяжные в сборе механизмами сброса |
4 |
13.2 |
Вал приводной |
1 |
13.3 |
Вилы в сборе |
50 |
13.4 |
Устройство натяжное ( рама, звездочки, направляющие и баллонные цилиндры в сб.) |
1 |
13.5 |
Цепи М-112-2 в сборе с роликами качения и креплениями вил, м |
146,5 |
13.6 |
Привод главный 11 кВт |
1 |
14 |
Транспортер поперечный выносной 12 м. |
1 |
14.1 |
Направляющая в сборе с натяжной звездочкой |
5 |
14.2 |
Балки поперечные опорные |
4 |
14.3 |
Вал в сборе (со звездочками) |
1 |
14.4 |
Привод, 5,5 кВт |
1 |
14.5 |
Цепи тяговые М 112, м |
132 |
15 |
Транспортер поперечный наклонный 4 м |
1 |
15.1 |
Направляющая в сборе с натяжной звездочкой |
5 |
15.2 |
Балки поперечные опорные |
4 |
15.3 |
Вал в сборе (со звездочками) |
1 |
15.4 |
Привод, 5,5 кВт |
1 |
15.5 |
Цепи тяговые М 112, м |
41 |
|
|
|
16 |
Транспортер наклонный - горка. |
2 |
|
|
|
17 |
Металлоконструкция участка ПФМ. |
1 |
|
|
|
18 |
Транспортер роликовый. |
2 |
|
|
|
19 |
Транспортер поперечный с поштучной выдачей. |
1 |
19.1 |
Шины роликовые |
6 |
19.2 |
Устройство поштучной выдачи досок в сборе, привод 3 кВт |
1 |
19.3 |
Направляющие 3,8 м |
6 |
19.4 |
Натяжные станции в сборе |
6 |
19.5 |
Цепи тяговые М80 в сборе с упорами, м |
53 |
20 |
Пакетоформирующая машина. |
1 |
21 |
Транспортёр выноса пакета, длина 7...10 м, привод 1,5 кВт |
2 |
22 |
Транспортёр ленточный 8,5 м(для отходов торцовки). |
1 |
23 |
Гидрооборудование |
1 |
24 |
Электрооборудование |
1 |
|
|
|
|
Устройство выдачи прокладок. |
1 |
|
3D сканер "Вектор" |
1 |
