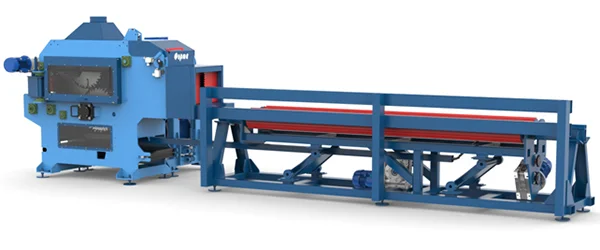

Брусующий круглопильный цепной станок «Форта» — предназначен для продольной распиловки круглых лесоматериалов (бревен) с целью получения бруса (лафета), необрезной доски и горбыля. Станок может устанавливаться как отдельное оборудование, так и в составе лесопильной линии.
Рама станка выполнена с существенным запасом прочности. Такая конструкция обеспечивает постоянно стабильное и точное положение станка, что гарантирует высокое качество поверхности и хорошую геометрию готовой продукции даже в суровых зимних условиях.
Предназначен для продольной распиловки круглыми пилами двух-трех-четырехкантного бруса на доски или обрезной брус и раскроя досок на заготовки заданной толщины при механизированной подаче.
Подача заготовки осуществляется двумя цепными транспортерами и приводными вальцами, которые обеспечивают идеальную геометрию и высокую скорость пиления до 40 м/мин.
Бесступенчатая электронная регулировка скорости подачи позволяет подобрать оптимальный режим пиления. Станок неприхотлив в работе, устанавливается на ровную бетонную площадку.

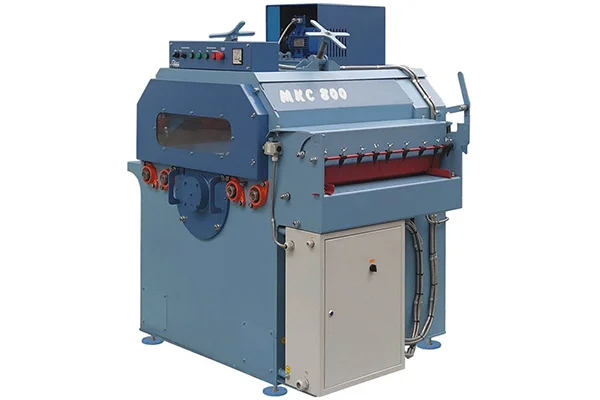

Станок МКС 800 используется для кромления необрезного пиломатериала в лесопильных линиях высокой производительности. Может использоваться как многопильный станок для изготовления ламели и палетной доски, а также для производства заготовок в мебельном и столярном производстве.
Изящный станок оборудован длинным пильным валом и обеспечивает высокую производительность и идеальную геометрию продукции. Станок неприхотлив, удобен в работе и настройке. Два ряда когтевой защиты обеспечивают высокий уровень безопасности.
Станок МКС-800 оснащен двумя приводными прижимными вальцами большого диаметра и четыремя приводными нижними вальцами. Это позволяет работать с пиломатериалом различной толщины без перенастроек положения прижимных вальцов по высоте. В итоге это существенно увеличивает производительность станка при работе с несортированным пиломатериалом.
Наличие стола над пильным валом устраняет вибрации концов досок на входе и на выходе пил и обеспечивает чистый выход опилок без примеси срезок и щепы.
Параметры |
Значение |
|
---|---|---|
Форта-500 | Форта-650 | |
Минимальный диаметр бревна, мм |
100 |
100 |
Максимальный диаметр бревна, мм | 340 | 450 |
Минимальная длина бревна, мм | 1200 | 1200 |
Диаметр пил, мм | 500 | 650 |
Диаметры пильных валов, мм | 75 | 75 |
Число оборотов пильных валов, об/мин | 1900 | 1500 |
Мощность двигателей пильных валов, кВт | 37, 45, 55, 75, 90 на заказ | 37, 45, 55, 75, 90 на заказ |
Максимальное количество резов | 4 | 6 |
Скорость подачи, м/мин | 0-20 | 0-20 |
Габариты станка ДхШхВ, мм | 6000х2000х1750 | 6000х2000х1750 |
Приблизительный вес, кг | 4000 | 4150 |
Параметры |
Значение |
||
---|---|---|---|
Максимальная толщина бруса, мм |
170/130 |
210/150 |
250/150 |
Максимальная ширина бруса, мм | 700 | 700 | 700 |
Диаметр пил на нижнем валу, мм | 300-400 | 350-450 | 400-450 |
Диаметр пил на верхнем валу, мм | 300 | 350 | 400 |
Минимальная длина бруса, мм | 1500 (1200– опция) | 1500 | 1500 |
Диаметры пильных валов, мм | 75 | 75 | 75 |
Расстояние между крайними пилами, мм | 610 | 610 | 610 |
Число оборотов пильных валов, об/мин | 3800 | 3800 | 3350 |
Мощность двигателей пильных валов, кВт |
37, 45, 55, 75 по заказу |
37, 45, 55, 75, 90 по заказу |
45, 55, 75, 90 по заказу |
Скорость подачи, м/мин | 3-30 (5-40) | 3-30 (5-40) | 3-30 (5-40) |
Мощность двигателя подачи, кВт | 4 | 4 |
4 |
Размеры станка ДхШхВ, мм | 3250х2250х1700 | 3350х2250х1750 | 3350х2250х1800 |
Приблизительный вес, кг |
3300 | 3650 | 4000 |
Параметры |
Значение |
---|---|
Максимальная высота пропила, мм |
90 |
Максимальное расстояние между крайними пилами, мм | 780 |
Ширина на входе, мм | 850 |
Минимальная длина заготовки, мм | 800 |
Скорость подачи (изменяется шкивами), м/мин |
30, 40, 50 |
Бесступенчатая регулировка скорости подачи |
опция |
Скорость подачи с использованием инвертора, м/мин | до 70 |
Диаметр пилы, мм | 350 |
Посадочный диаметр пилы, мм | 75 |
Положение дисковой пилы | стойко-постоянное |
Мощность двигателя привода пильного вала, кВт | 15 ( 18, 22, 30) |
Мощность двигателя подачи, кВт | 1,5 (2,2) |
Частота вращения пильного вала, об/мин | 3700 |
Габариты станка (Д х Ш х В), мм | 1550х1200х1700 |
Вес станка, кг | 2200 |

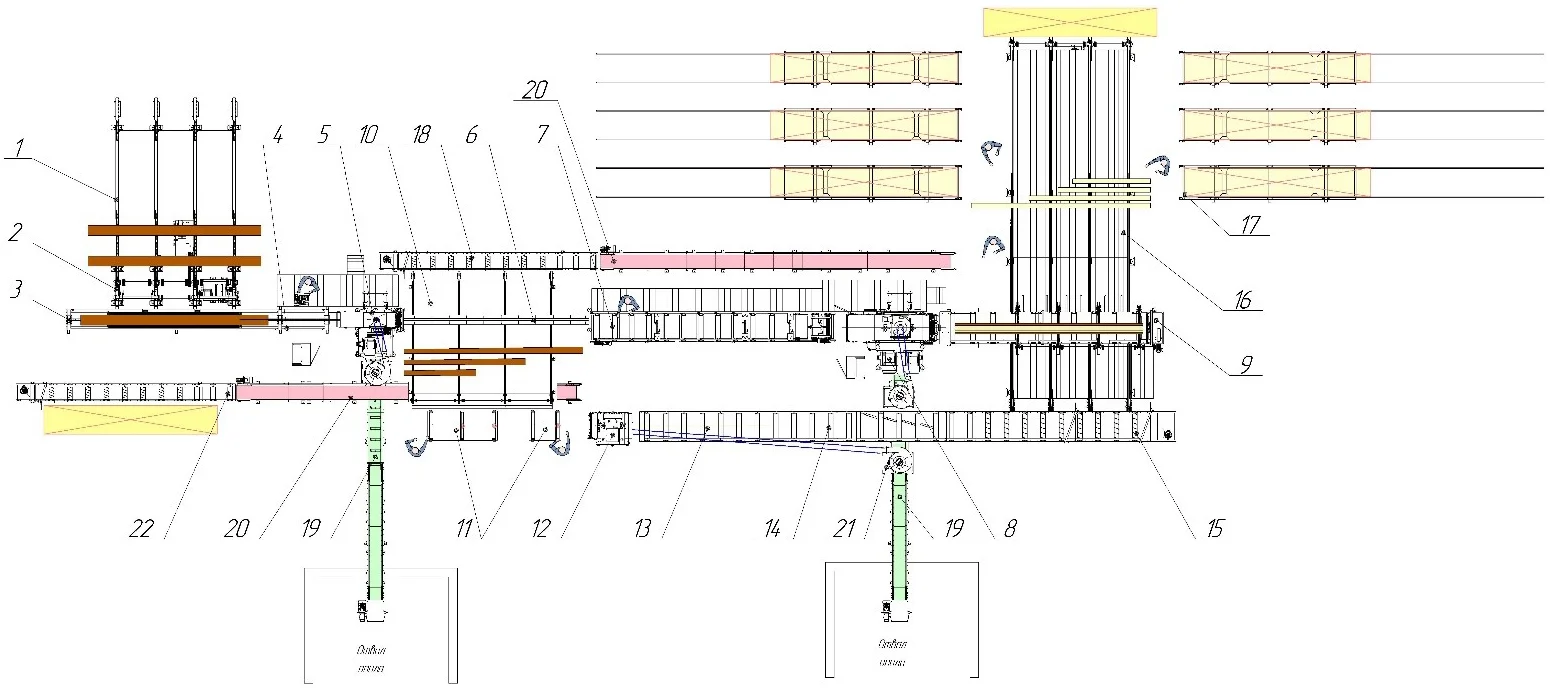

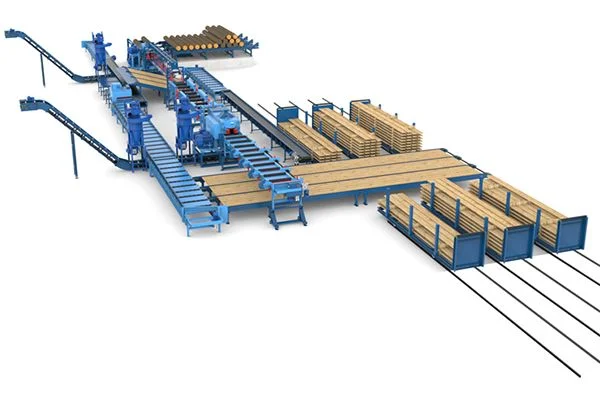

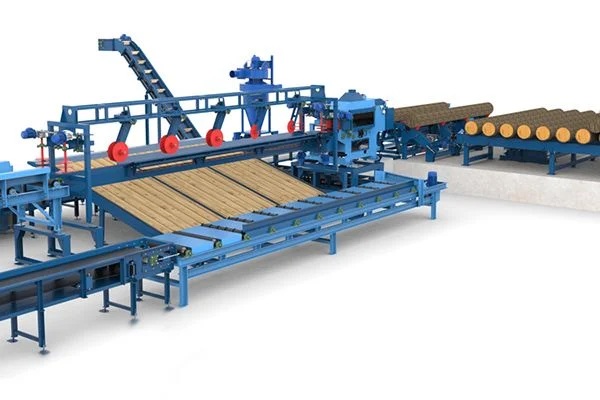

Наименование | Ед. изм. | Количество |
Загрузочная эстакада |
шт. | 1 |
Механизм поштучной выдачи | шт. | 1 |
Кантователь бревен вальцовый | шт. | 1 |
Стол подающий 1,5 м | шт. | 1 |
Бревнопильный станок «Форта-500» | шт. | 1 |
Многопильный станок МДС-210 (90 кВт) | шт. | 1 |
Многопильный кромкообрезной станок МКС-800 | шт. | 1 |
Рольганг разобщитель 6,5 м | шт. | 1 |
Центрователь лафета | шт. | 1 |
Рольганг с цепным сбрасывателем | шт. | 1 |
Транспортер поперечный отводной 4,75 м | шт. | 1 |
Рольганг подающий неприводной | компл. | 1 |
Рольганг приводной без привода 5,5 м узкий | шт. | 1 |
Рольганг приводной с приводом 5,5 м узкий | шт. | 1 |
Рольганг в винтовым сбрасывателем | шт. | 1 |
Сортировочный стол 13 м | шт. | 1 |
Тележка накопитель | шт. | 6 |
Рольганг с винтовым сбрасывателем узкий (спец) | шт. | 1 |
Транспортер скребковый Z-образный 13 м | шт. | 2 |
Транспортер ленточный 12 м | шт. | 2 |
Вентилятор и циклон с механической разгрузкой | шт. | 3 |
Рольганг с винтовым сбрасывателем узкий | шт. | 1 |
Стапель для поднятия высоты бревнопильного и многопильного станков | компл. | 1 |
Стапеля для поднятия высот механизации | компл. | 1 |
Шкафы управления | компл. | 1 |
