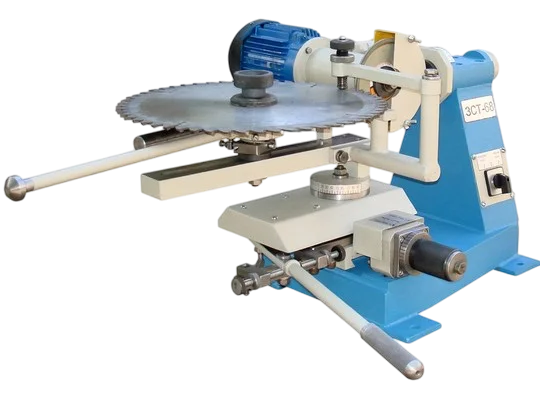

Ста­нок для за­точ­ки дис­ко­вых пил с твёр­дос­плав­ны­ми плас­тинка­ми мо­дель ЗСТ-68

На станке можно заточить дисковые пилы (по массиву для продольного и поперечного пиления, ламинированным плитным материалам, цветным металлам и т.д), с прямыми, косыми и трапециевидными зубьями со стабильно высоким качеством заточки. Позиционирование затачиваемого зуба пилы осуществляется с помощью толкателя за переднюю поверхность зуба до жёсткого упора, что гарантирует равномерную заточку и одинаковый съём металла с каждого зуба. Шаг толкателя регулируется в широком диапазоне в зависимости от диаметра пилы и количества зубьев. Величина съёма металла настраивается с помощью микрометрического винта врезания.

Подача пильного диска на заточной круг происходит прямолинейно с использованием прецизионных линейных подшипников, благодаря чему исключаются какие-либо отклонения в геометрии затачиваемого зуба. Фиксация пилы во время заточки осуществляется с помощью подпружиненного прижима, усилие зажима которого легко регулируется.

Заточку пил можно производить как с использованием СОЖ (комплектация станка ЗСТ-68-01), так и без использования СОЖ (базовая комплектация ЗСТ-68).

Процесс заточки происходит вручную попеременным перемещением двух рукояток: подача на зуб полотна пилы и подача пильного диска на заточной круг.

Величина снимаемого слоя с твёрдосплавной пластинки регулируется поперечным перемещением суппорта с пильным диском, микрометрическим ходовым винтом, путём вращения рукоятки с лимбом.

Заточной круг вращается в радиально-упорных шарикоподшипниках от электродвигателя, через упругую муфту. Шпиндель может поворачиваться на оси влево-вправо относительно плоскости пилы для заточки на косую грань.

Пилы диаметром менее 160 мм затачиваются при помощи приспособления для подрезных пил ЗСТ-68.65.000 (поставляется по спец. заказу)

Усилие зажима должно быть отрегулировано таким образом, чтобы оно удерживало полотно пилы при заточке и позволяло перемещать его на шаг.
Конструкция станка отличается точностью и надёжностью в работе.
