Производитель: Россия

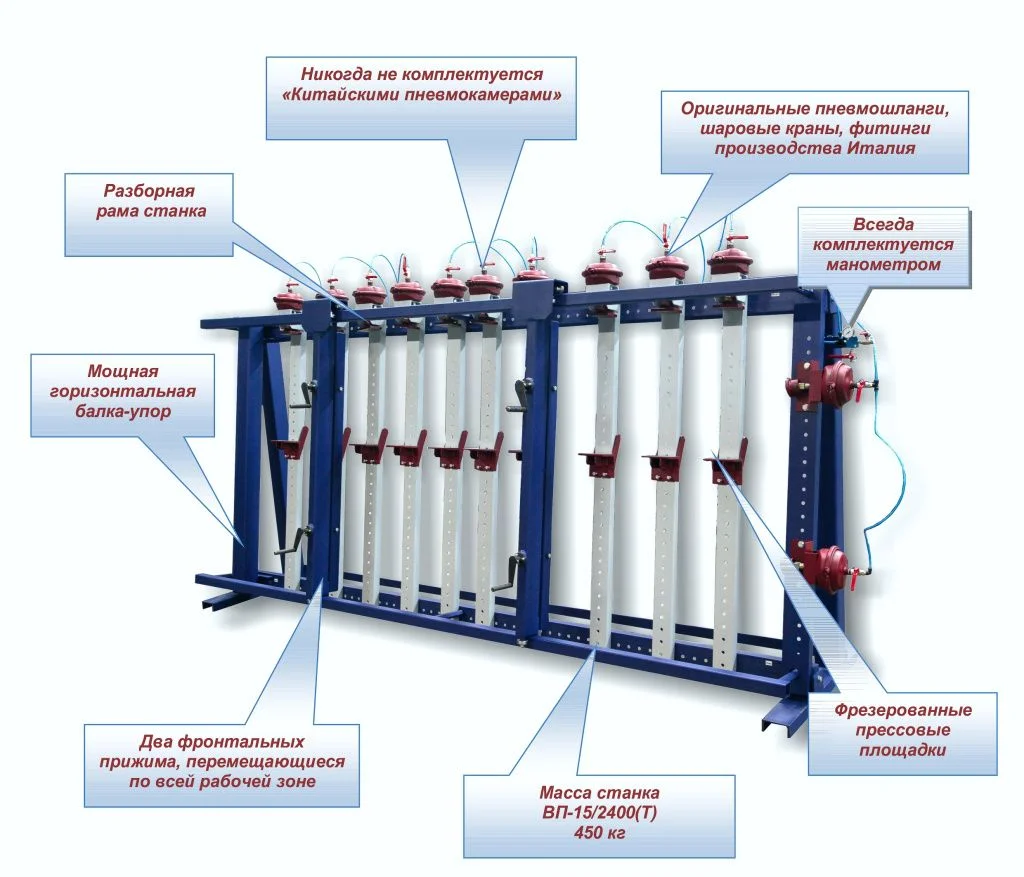

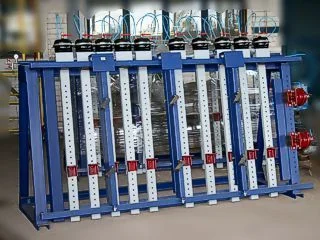

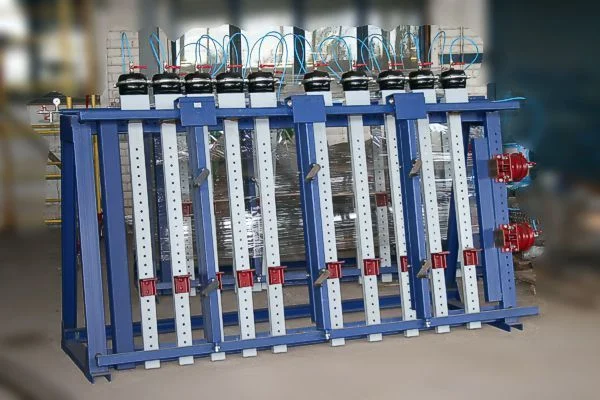

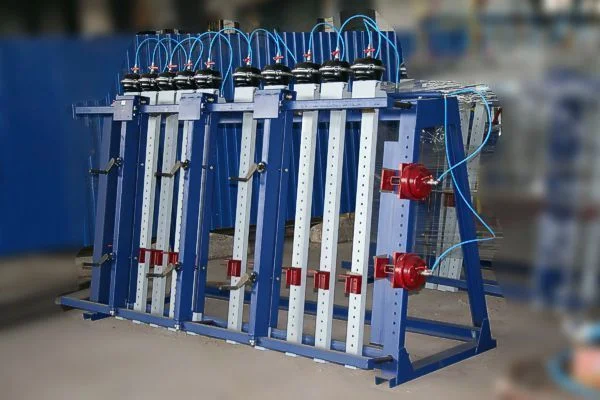

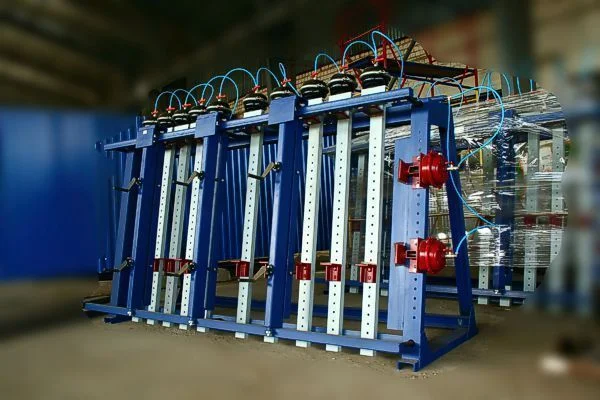

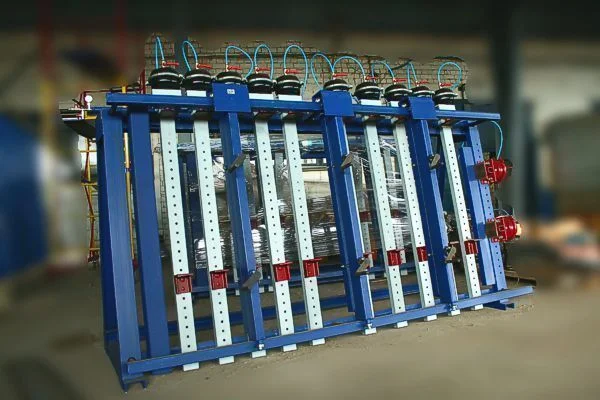

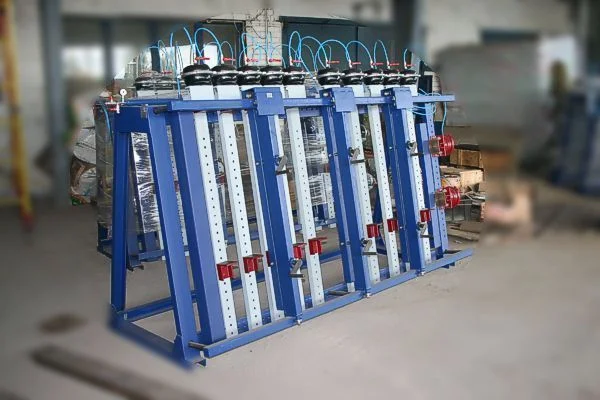

Станок представляет собой жесткую сварную конструкцию рамного типа, на которую установлены 10 вертикальных прижимов, 3 фронтальных прижима, 2 боковых прижима и горизонтальная балка-упор.
Рабочая зона ваймы оперативно настраивается за счет перемещения вертикальных стоек, бокового упора и переставляемых стальных башмаков - упоров.
Раздельное управление вертикальными и горизонтальными прижимами осуществляется шаровыми кранами.
Станок оснащен манометром входного давления в магистрали. Для предотвращения вылета заготовок вайма комплектуется 3 (тремя) фронтальными прижимами.
Конструкция направляющих фронтальных прижимов позволяет перемещать все фронтальные прижимы по всей рабочей длине пресс-ваймы.
Только пресс-ваймы серии ВП-20 с аббревиатурой (Т) обладают такими отличительными особенностями
Усилие пневмокамеры до 1540 кг, суммарное усилие ваймы в вертикальной оси до 15400 кг. Удельное усилие до 6,4 кг/кв. см при толщине пакета 100 и длине 2400 мм, до 12,8 кг/кв. см при толщине пакета 50 и длине 2400 мм.
Ход штока пневмокамеры – 75 мм.
Наименование модели |
ВП-20-2-2400 / 3000 |
---|---|
Кол-во рабочих сторон | Две |
Максимальная ширина заготовки, мм | 2400 / 3000 |
Максимальная высота заготовки, мм | 1200 |
Максимальная толщина заготовки, мм | 100 |
Ход штока цилиндров, мм | 75 |
Шаг перестановки прессовых площадок, мм | 50 |
Кол-во вертикальных стоек-упоров, шт | 20 |
Кол-во горизонтальных стоек-упоров, шт | 2 |
Кол-во цилиндров на гориз.стойке, шт | 2 |
Кол-во фронтальных прижимов, шт | 6 |
Питающее давление в пневмосистеме, атм | 6-10 |
Время склеивания пакета, в зависимости от характеристик клея, мин | 1-15 |
Время перенастройки станка, в пределах, мин |
1 |
Габаритные размеры станка, ДхШхВ, мм | 2930 / 3530 х 1140 х 1690 |
Масса, кг. | 760 / 810 |
