Комбинированный фрезерно-пильный станок «мод. 690С»

Станок «мод. 690С» работает только совместно со станком «мод. 680С».

Станок фрезерно-пильный «мод. 690С» предназначен для переработки оцилиндрованных бревен d70 – 160 мм, оцилиндрованных в брус, заготовки под половую и обшивочную доски, обрезную доску различного сечения.

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики
  • Получаемая продукция

Станок «мод. 690С» работает только совместно со станком «мод. 680С».

Назначение

Комплект оборудования для обработки тонкомерных лесоматериалов, состоящий из двух станков (680С и 690С), позволит вам с наименьшими затратами получить из низкосортной древесины дорогостоящие строительные детали и высококачественные обрезные пиломатериалы.

Станок фрезерно-пильный «мод. 690С» предназначен для переработки оцилиндрованных бревен, оцилиндрованных в брус, заготовки под половую и обшивочную доски, обрезную доску различного сечения.

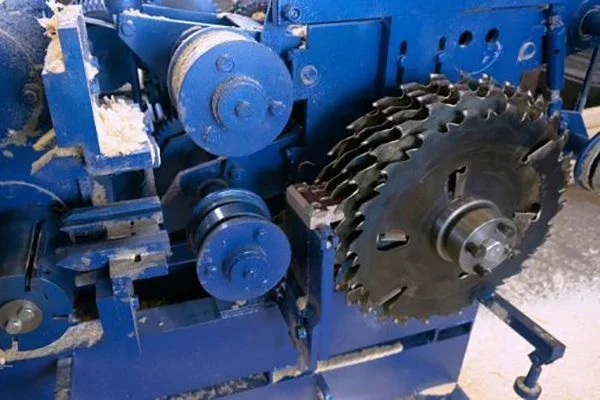

За одну подачу из бревна можно получить пиломатериал точных размеров, с высоким качеством поверхности. При обработке бревно подвергается двум рабочим операциям: фрезерованию и распиловке.

Конструкция и отличительные особенности станка

Влажность перерабатываемых материалов

Станок предназначен для обработки круглых лесоматериалов хвойных и лиственных пород не ниже третьего сорта по ГОСТ 9463-72; ГОСТ 9462-71.

Примерная производительность станка 690С

Из расчета загрузки оборудования и рабочего времени при коэффициенте 0,72:

  • Минимальная 830 погонных метров в смену;
  • Средняя 1 900 погонных метров в смену;
  • Максимальная 2 765 погонных метров в смену.

Отходы

  • Стружка (после фрезерования),
  • Опил (после распиловки).

Стружкоудаление

Рассматриваются две схемы в зависимости от производственной базы (в стоимость станка не входит):

  • скребковый транспортер (предпочтительнее);
  • пневмотранспорт.

Размеры обрабатываемого сырья

Станок 690С работает по принципу проходного типа, максимальная длина бревна не имеет значения. Минимальная длина бревна составляет 2000 мм.

Варианты оснасток

Возможные варианты оснасток для станка 690С для обработки тонкомера:

  • 2 корпуса фрез в сборе;
  • комплекты ножей;
  • набор межпильных дисков с фланцами;
  • ролики для индивидуальных схем раскроя (полусрубы, половые доски);
  • текстолитовые опоры (там, где они предусмотрены);
  • втулки к универсальным роликам.

Рабочие узлы

Фрезерный узел

Данный узел осуществляет обработку заготовки сверху и снизу для получения определенного профиля, соответствующего карте раскроя.

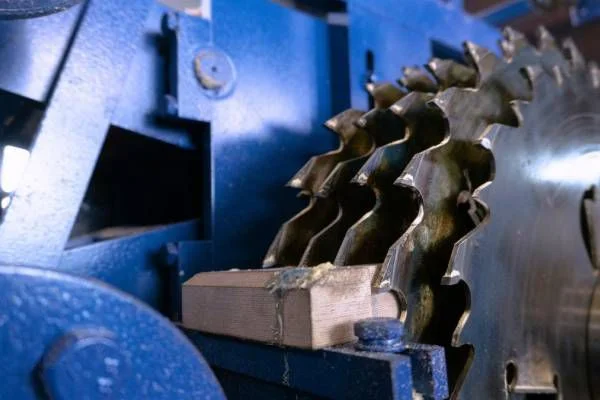

Пильный узел

Данный узел осуществляет распиловку заготовки на готовый пиломатериал различного сечения, зависящего от варианта раскроя. При получении заготовок для срубов данный узел отключается.

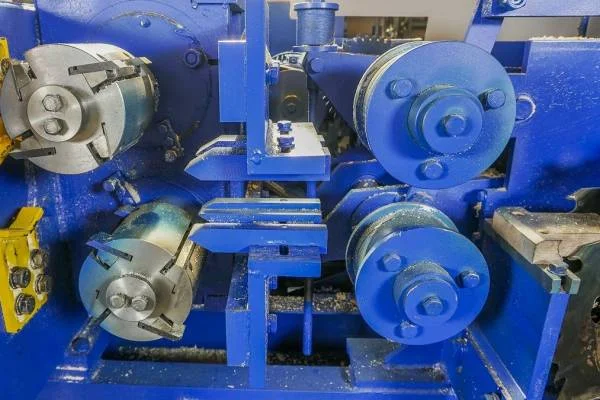

Фрезерный узел

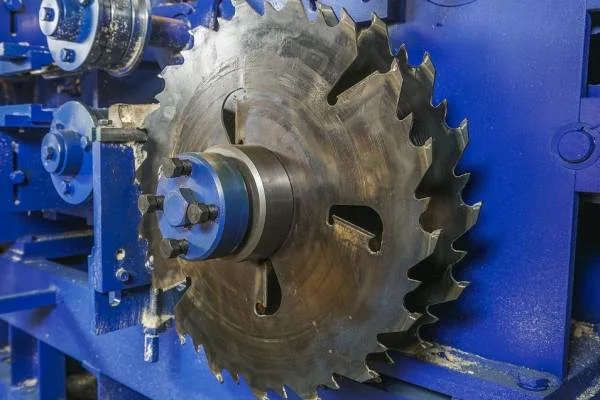

Пильный узел

Монтаж

  1. Место для установки

    Станок устанавливается в таком месте, в котором будет обеспечены удобный доступ ко всем частям станка и достаточная освещенность.

  2. Фундамент

    Станок устанавливается на фундаменте с глубиной заложения, выбираемой в зависимости от грунта, но не менее 600 мм, и крепится к нему шестью фундаментными болтами диаметром 16 мм.

  3. Выверка на горизонтальность

    После установки на фундамент производится выверка станка на горизонтальность с помощью уровня, устанавливаемого на основании станка. Наибольшее допускаемое отклонение от горизонтальности 0,2 мм на длине 1000 мм.

  4. Цементирование и затяжка

    Выверенный станок подливается на фундаменте цементным раствором, после затвердевания которого гайки фундаментных болтов затягиваются.

Параметры

Значение

Максимальный диаметр обрабатываемого бревна, мм: 70-160
Длина обрабатываемого бревна, мм:
наименьшая, не менее: 2000
Кривизна заготовки не более, %:
1
Высота пропила наибольшая, мм:
140 (пила d 450)
Скорость подачи, м/мин:
0 - 8
Частота вращения, об/мин:
фрез 3000
пл 1500
Номинальная мощность привода, кВт:
пил 30
фрез 2*7,5
подачи 1,5
Габаритные размеры, мм:
длина
2600
ширина
1573
высота
1250
Масса, кг
2500

Ориентировочный состав оборудования

Наименование Количество
690С (фрезерование)
Черновые ножи 4
Чистовые ножи 4
Развернуть
