Оцилиндровочно-фрезерный (роторный) станок «мод. ОФ-32Ц» предназначен для изготовления оцилиндрованных бревен с продольным пазом под укладку в сруб.
Оцилиндровочный станок для обработки бревен в центрах с применением гидравлики.
Диаметр готового цилиндра 180-320 мм.
Производитель: Россия
Оцилиндровочно-фрезерный (роторный) станок мод. ОФ-32Ц предназначен для изготовления оцилиндрованных бревен с продольным пазом под укладку в сруб диаметров 180; 200; 220; 240; 260; 280; 300; 320 мм.

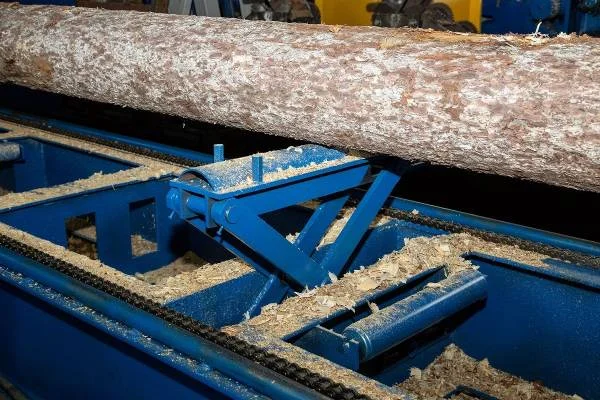

На станке устанавливаются два гидроцилиндра с площадками на штоках для подъема и настройки положения бревна (перед зажимом). Внутри рамы возможна установка скребкового (ленточного) транспортера для удаления отходов.
В дополнительной комплектации к станку может поставляться система (с гидроприводом) загрузки необработанных бревен и снятия готовой продукции, а так же система поштучной подачи бревен на станок.
В схеме запуска привода оцилиндровочной головки используется «мягкий пускатель» ограничивающий пусковые токи на уровне максимальных рабочих. Применение «мягкого пускателя» позволяет уменьшить износ механических частей оцилиндровочного узла и электродвигателя.

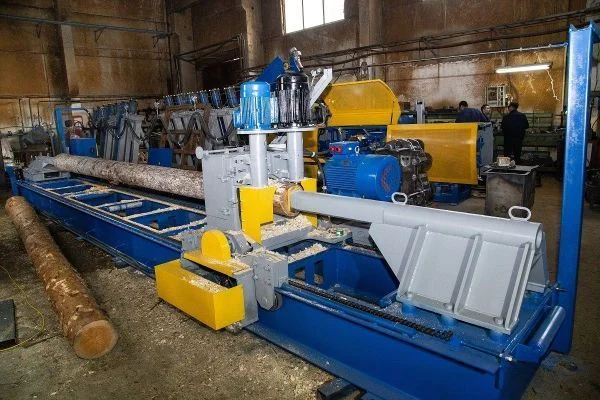

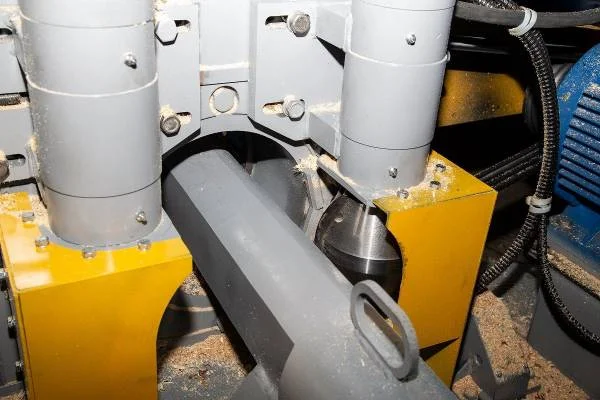

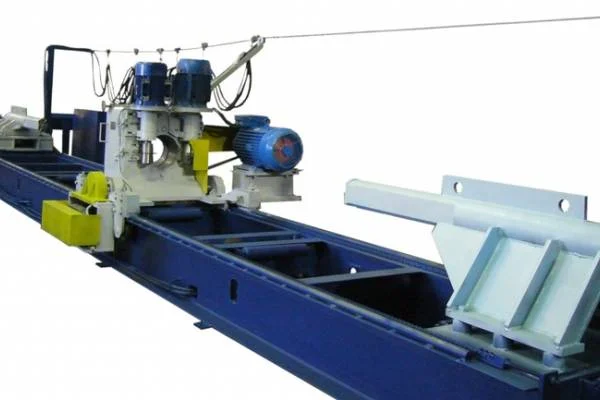

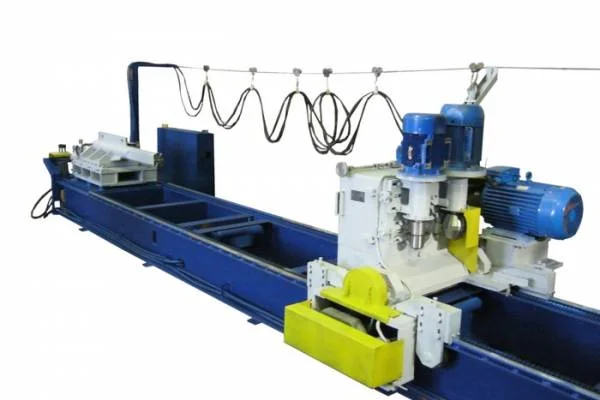

Станок состоит из следующих основных узлов: станины с вмонтированными в нее узлами подъема бревна, неподвижной и зажимной бабок с консольными центрами, подвижной каретки с установленными на ней оцилиндровочным ротором , двумя фрезерными узлами и приводом перемещения каретки.

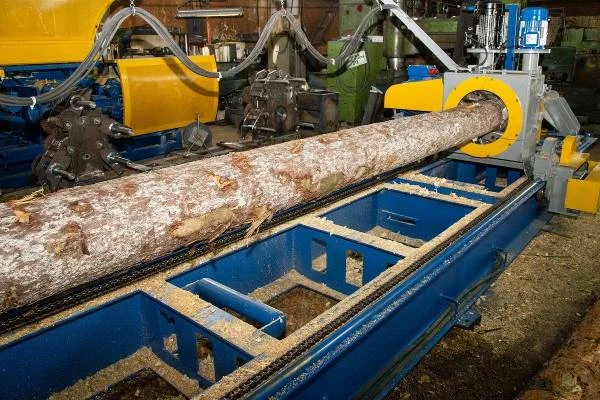

Станок работает следующим образом. Каретку устанавливают в исходное положение у неподвижной бабки. На станину станка подают бревно и механизмами подъема (с гидроприводом) поднимают и позиционируют относительно центров. Бревно фиксируется зажимной бабкой (с гидроприводом), механизмы подъема опускаются. Включаются приводы оцилиндровочного ротора, приводы фрез и привод подачи каретки. Обработка бревна по всем поверхностям происходит за один проход. Скорость подачи в процессе обработки можно плавно регулировать. По завершении обработки бревно освобождается и удаляется со станка. Для обработки следующего бревна цикл повторяют.
Увеличена производительность станка за счет:
Повышено качество производимой продукции за счет:

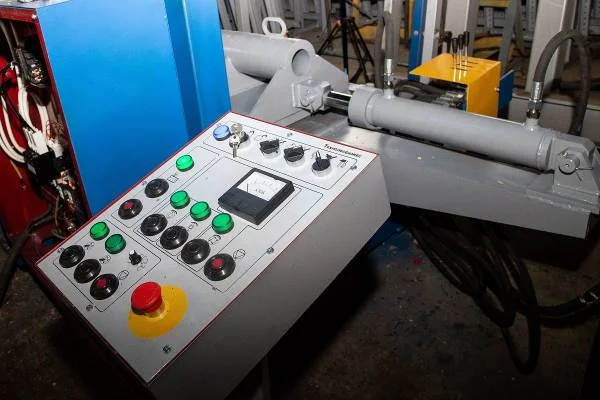

Повышена надежность станка и удобство работы на нем за счет применения гидравлики и электроники.
Станок предназначен для обработки круглых лесоматериалов хвойных пород не ниже третьего сорта по ГОСТ 9463-72; ГОСТ-9462-71.
В зависимости от разных диаметров обрабатываемых бревен около 20 м3/1 смену. Из расчета загрузки оборудования и рабочего времени при коэффициенте 0,72.
Параметры |
Значение |
---|---|
Максимальный диаметр обрабатываемого бревна в комле, мм: | 500 |
Минимальный диаметр обрабатываемой заготовки, мм: |
200 |
Припуск на обработку при оцилиндровке, мм не более: | 100 |
Длина обрабатываемого бревна, мм: | |
наименьшая, не менее: |
5950 |
наибольшая, не более: | 6150 |
Скорость подачи, м/мин: |
|
рабочий ход | 0-3 |
холостой ход | 6 |
Диаметр детали после оцилиндровки, мм: |
180, 200, 220, 240, 260, 280, 300, 320 |
Частота вращения, об/мин.: | |
оцилиндровочной головки |
750 |
фрезерных шпинделей |
3000 |
Номинальная мощность привода, кВт: | |
подачи | 1,5 |
оцилиндровочного шпинделя | 45 |
фрезерных узлов | 7,5 и 11 |

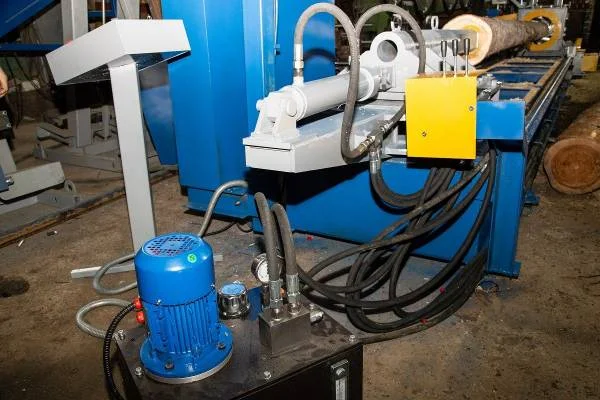

гидростанции | 1,1 |
Номинальное напряжение сети, В: | |
в цепи питания двигателей | 380 |
в цепи управления | 110 |
Габаритные размеры, мм: | |
длина |
10700 |
ширина |
2040 |
высота |
1750 |
Масса, кг |
6500 |
