Производитель:

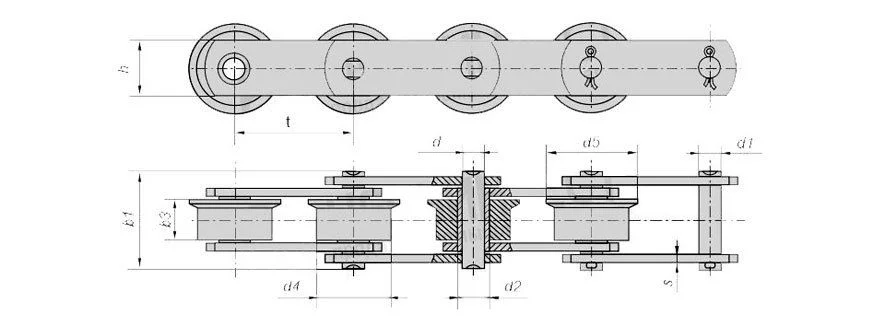

Шаг t, мм - 100
Вес 1 метра цепи (расчетная) q, кг - 7,11
Диаметр катка d4, мм - 50
Диаметр реборды d5, мм - 65
Ширина между внутренними пластинами b3 min, мм - 23
Диаметр втулки d2, мм - 21
Диаметр валика d1, мм - 15,5
Длина валика b1 max, мм - 48
Диаметр отверстия полого валика d, мм - 10,3
Ширина реборды b2, мм - 5
Высота внутр. пластины h max, мм - 36
Толщина пластины S, мм - 4
Разрушающая нагрузка Q min, кН/кгс - 56/5600
| Обозначение цепи по ГОСТ | Шаг t, мм | Вес 1 метра цепи (расчетная) q, кг | Диаметр катка d4, мм | Диам. реборды d5, мм | Ширина между внутр. пластинами b3 min, мм | Диаметр втулки d2, мм | Диаметр валика d1, мм | Длина валика b1 max, мм | Диаметр отверстия полого валика d, мм | Ширина реборды b2, мм | Высота внутр. пластины h max, мм | Толщина пластины S, мм | Разруш. нагрузка Q min, кН/кгс |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| М20-4-50-1 | 50 | 2,04 | 25 | 35 | 15 | 9 | 6 | 35 | — | 3,5 | 18 | 2,5 | 20/2000 |
| М20-4-63-1 | 63 | 1,8 | 25 | 35 | 15 | 9 | 6 | 35 | — | 3,5 | 18 | 2,5 | 20/2000 |
| М20-4-80-1 | 80 | 1,52 | 25 | 35 | 15 | 9 | 6 | 35 | — | 3,5 | 18 | 2,5 | 20/2000 |
| М20-4-100-1 | 100 | 1,38 | 25 | 35 | 15 | 9 | 6 | 35 | — | 3,5 | 18 | 2,5 | 20/2000 |
| М20-4-125-1 | 125 | 1,25 | 25 | 35 | 15 | 9 | 6 | 35 | — | 3,5 | 18 | 2,5 | 20/2000 |
| М28-4-63-1 | 63 | 2,45 | 30 | 40 | 17 | 10 | 7 | 40 | — | 4 | 20 | 3 | 28/2800 |
| М28-4-80-1 | 80 | 2,35 | 30 | 40 | 17 | 10 | 7 | 40 | — | 4 | 20 | 3 | 28/2800 |
| М28-4-100-1 | 100 | 2,05 | 30 | 40 | 17 | 10 | 7 | 40 | — | 4 | 20 | 3 | 28/2800 |
| М28-4-125-1 | 125 | 1,85 | 30 | 40 | 17 | 10 | 7 | 40 | — | 4 | 20 | 3 | 28/2800 |
| М28-4-160-1 | 160 | 1,65 | 30 | 40 | 17 | 10 | 7 | 40 | — | 4 | 20 | 3 | 28/2800 |
| М40-4-63-1 | 63 | 3,8 | 36 | 45 | 19 | 12,5 | 8,5 | 45 | — | 4,5 | 25 | 3,5 | 40/4000 |
| М40-4-80-1 | 80 | 3,4 | 36 | 45 | 19 | 12,5 | 8,5 | 45 | — | 4,5 | 25 | 3,5 | 40/4000 |
| М40-4-100-1 | 100 | 3 | 36 | 45 | 19 | 12,5 | 8,5 | 45 | — | 4,5 | 25 | 3,5 | 40/4000 |
| М40-4-125-1 | 125 | 2,6 | 36 | 45 | 19 | 12,5 | 8,5 | 45 | — | 4,5 | 25 | 3,5 | 40/4000 |
| М40-4-160-1 | 160 | 2,38 | 36 | 45 | 19 | 12,5 | 8,5 | 45 | — | 4,5 | 25 | 3,5 | 40/4000 |
| М56-4-80-1 | 80 | 5,38 | 42 | 55 | 23 | 15 | 10 | 52 | — | 5 | 30 | 4 | 56/5600 |
| М56-4-100-1 | 100 | 4,68 | 42 | 55 | 23 | 15 | 10 | 52 | — | 5 | 30 | 4 | 56/5600 |
| М56-4-125-1 | 125 | 4,1 | 42 | 55 | 23 | 15 | 10 | 52 | — | 5 | 30 | 4 | 56/5600 |
| М56-4-160-1 | 160 | 3,6 | 42 | 55 | 23 | 15 | 10 | 52 | — | 5 | 30 | 4 | 56/5600 |
| М80-4-80-1 | 80 | 8,8 | 50 | 65 | 27 | 18 | 12 | 62 | — | 6 | 35 | 5 | 80/8000 |
| М80-4-100-1 | 100 | 7 | 50 | 65 | 27 | 18 | 12 | 62 | — | 6 | 35 | 5 | 80/8000 |
| М80-4-125-1 | 125 | 6,5 | 50 | 65 | 27 | 18 | 12 | 62 | — | 6 | 35 | 5 | 80/8000 |
| М80-4-160-1 | 160 | 5,78 | 50 | 65 | 27 | 18 | 12 | 62 | — | 6 | 35 | 5 | 80/8000 |
| М80-4-200-1 | 200 | 5,26 | 50 | 65 | 27 | 18 | 12 | 62 | — | 6 | 35 | 5 | 80/8000 |
| М112-4-100-1 | 100 | 10,8 | 60 | 75 | 31 | 21 | 15 | 73 | — | 7 | 40 | 6 | 112/11200 |
| М112-4-125-1 | 125 | 10 | 60 | 75 | 31 | 21 | 15 | 73 | — | 7 | 40 | 6 | 112/11200 |
| М112-4-160-1 | 160 | 8 | 60 | 75 | 31 | 21 | 15 | 73 | — | 7 | 40 | 6 | 112/11200 |
| М112-4-200-1 | 200 | 7,55 | 60 | 75 | 31 | 21 | 15 | 73 | — | 7 | 40 | 6 | 112/11200 |
| М112-4-250-1 | 250 | 6,88 | 60 | 75 | 31 | 21 | 15 | 73 | — | 7 | 40 | 6 | 112/11200 |
| М160-4-125-1 | 125 | 13,8 | 70 | 90 | 36 | 25 | 18 | 85 | — | 8,5 | 45 | 7 | 160/16000 |
| М160-4-160-1 | 160 | 12,1 | 70 | 90 | 36 | 25 | 18 | 85 | — | 8,5 | 45 | 7 | 160/16000 |
| М160-4-200-1 | 200 | 10,6 | 70 | 90 | 36 | 25 | 18 | 85 | — | 8,5 | 45 | 7 | 160/16000 |
| М224-4-160-1 | 160 | 19,6 | 85 | 105 | 42 | 30 | 21 | 98 | — | 10 | 56 | 8 | 224/22400 |
| М224-4-200-1 | 200 | 17,1 | 85 | 105 | 42 | 30 | 21 | 98 | — | 10 | 56 | 8 | 224/22400 |
| М224-4-250-1 | 250 | 15 | 85 | 105 | 42 | 30 | 21 | 98 | — | 10 | 56 | 8 | 224/22400 |
| М224-4-315-1 | 315 | 13,4 | 85 | 105 | 42 | 30 | 21 | 98 | — | 10 | 56 | 8 | 224/22400 |
| М315-4-200-1 | 200 | 25,7 | 100 | 125 | 47 | 36 | 25 | 112 | — | 12 | 60 | 10 | 315/31500 |
| М315-4-250-1 | 250 | 22,5 | 100 | 125 | 47 | 36 | 25 | 112 | — | 12 | 60 | 10 | 315/31500 |
| М315-4-315-1 | 315 | 19,7 | 100 | 125 | 47 | 36 | 25 | 112 | — | 12 | 60 | 10 | 315/31500 |
| МС28-4-63-3 | 63 | 4,13 | 36 | 45 | 17 | 17,5 | 13 | 42 | 8,3 | 4,5 | 26 | 3 | 28/2800 |
| МС28-4-80-3 | 80 | 3,53 | 36 | 45 | 17 | 17,5 | 13 | 42 | 8,3 | 4,5 | 26 | 3 | 28/2800 |
| МС28-4-100-3 | 100 | 3,06 | 36 | 45 | 17 | 17,5 | 13 | 42 | 8,3 | 4,5 | 26 | 3 | 28/2800 |
| МС28-4-125-3 | 125 | 2,68 | 36 | 45 | 17 | 17,5 | 13 | 42 | 8,3 | 4,5 | 26 | 3 | 28/2800 |
| МС56-4-80-3 | 80 | 8,32 | 50 | 65 | 23 | 21 | 15,5 | 48 | 10,3 | 5 | 36 | 4 | 56/5600 |
| МС56-4-125-3 | 125 | 6,13 | 50 | 65 | 23 | 21 | 15,5 | 48 | 10,3 | 5 | 36 | 4 | 56/5600 |
| МС56-4-160-3 | 160 | 5,29 | 50 | 65 | 23 | 21 | 15,5 | 48 | 10,3 | 5 | 36 | 4 | 56/5600 |
| МС112-4-100-3 | 100 | 18,07 | 70 | 90 | 31 | 29 | 22 | 67 | 14,3 | 7 | 51 | 6 | 112/11200 |
| МС112-4-125-3 | 125 | 15,4 | 70 | 90 | 31 | 29 | 22 | 67 | 14,3 | 7 | 51 | 6 | 112/11200 |
| МС112-4-160-3 | 160 | 13,05 | 70 | 90 | 31 | 29 | 22 | 67 | 14,3 | 7 | 51 | 6 | 112/11200 |
| МС112-4-200-3 | 200 | 11,38 | 70 | 90 | 31 | 29 | 22 | 67 | 14,3 | 7 | 51 | 6 | 112/11200 |
| МС224-4-160-3 | 160 | 32,66 | 100 | 125 | 42 | 41 | 31 | 90 | 20,3 | 10 | 72 | 8 | 224/22400 |
| МС224-4-200-3 | 200 | 28,03 | 100 | 125 | 42 | 41 | 31 | 90 | 20,3 | 10 | 72 | 8 | 224/22400 |
| МС224-4-250-3 | 250 | 24,29 | 100 | 125 | 42 | 41 | 31 | 90 | 20,3 | 10 | 72 | 8 | 224/22400 |
| МС224-4-315-3 | 315 | 21,21 | 100 | 125 | 42 | 41 | 31 | 90 | 20,3 | 10 | 72 | 8 | 224/22400 |
Тяговые пластинчатые цепи должны изготовляться следующих типов:

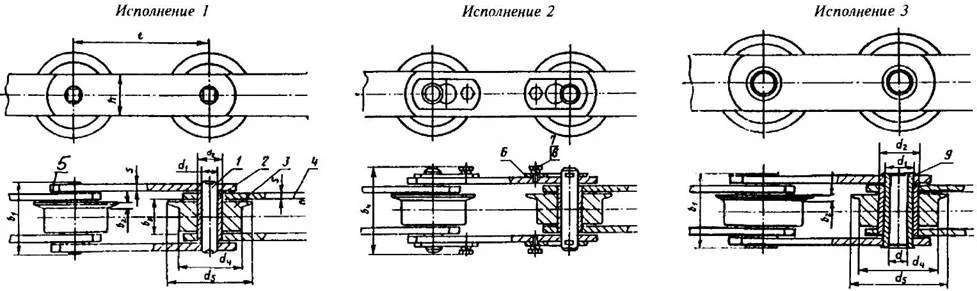

Цепи каждого типа изготовляют в трех исполнениях:
Основные параметры и размеры тяговых пластинчатых цепей. Тип 1:
Отправка транспортными компаниями: Деловые Линии, ПЭК, ТК Желдорэкспедиция или другими удобными транспортными компаниями.
Отправка грузовыми автомобилями при полной загрузке автомобиля, сборным грузом при частичной загрузке или любой другой удобный клиенту способ отгрузки.
Стоимость и сроки отгрузки зависит от региона нахождения клиента.
Передача товара транспортной компанией в течение двух дней.
Регионы доставки: по всей территории России.
