Вайма пневматическая ВП-15/2400(Т)

Назначение: сборка блочных, рамных и каркасных конструкций, производство мебельного щита, склеивание фасадов.

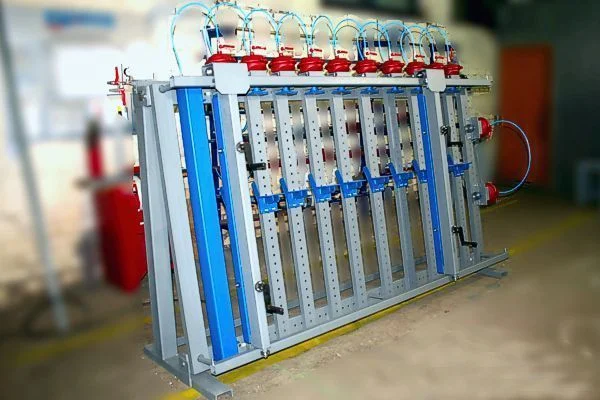

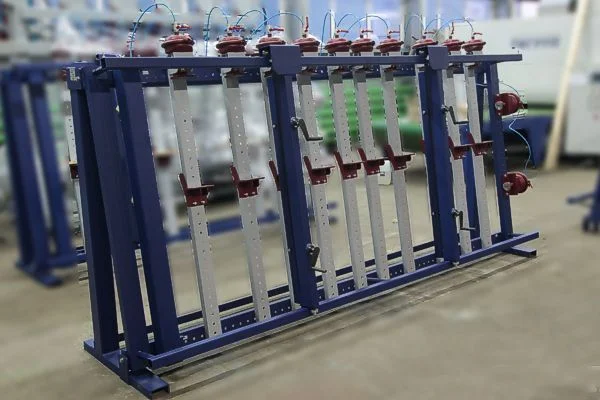

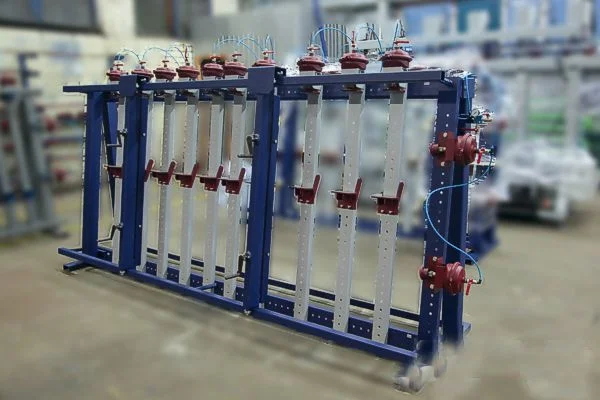

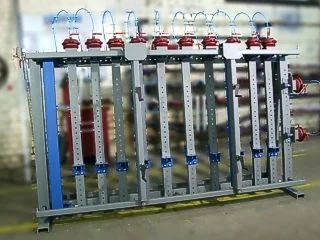

Вайма представляет собой разборную конструкцию рамного типа, на которую установлены 10 вертикальных прижимов, 2 фронтальных прижима, 2 боковых  прижима и горизонтальная балка-упор.

Рабочая зона ваймы оперативно настраивается за счет перемещения вертикальных стоек, бокового упора и переставляемых стальных башмаков - упоров.

Раздельное управление вертикальными и горизонтальными прижимами осуществляется шаровыми кранами.

Станок оснащен манометром входного давления в магистрали. Для предотвращения вылета заготовок вайма комплектуется 2 (двумя) фронтальными прижимами.

Конструкция направляющих фронтальных прижимов позволяет перемещать все фронтальные прижимы по всей рабочей длине пресс-ваймы.

Только пресс-ваймы серии ВП-15 с аббревиатурой (Т) обладают такими отличительными особенностями

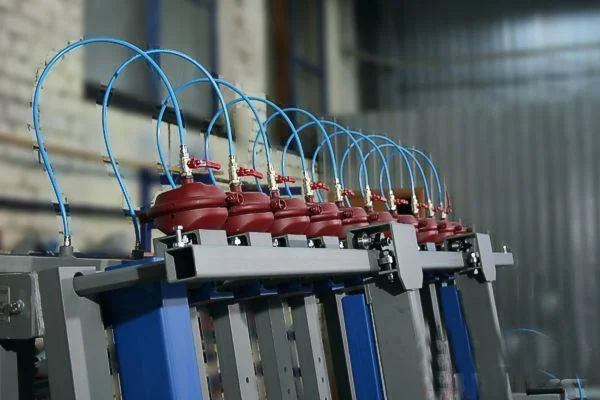

Усилие пневмокамеры до 1000 кг, суммарное усилие ваймы в вертикальной оси до 10000 кг.  Удельное усилие до 5,6 кг/кв. см при толщине пакета 80 и длине 2400 мм, до 8,3 кг/кв. см при толщине пакета 50 и длине 2400 мм.

Ход штока пневмокамеры – 57 мм.

• Никогда не комплектуется «Китайскими пневмокамерами». Диаметр мембраны 16 кв. дюйма позволяет развивать усилие до 1000 кг. (5,4 кг/кв. см при толщине пакета 80 и длине 2400 мм)
• Разборная рама, с возможностью установить дополнительные вертикальные стойки прижимы.
• Мощная перемещаемая горизонтальная балка-упор из трубы 100х100 и стенкой 5 мм. Шаг перестановки 5 см.
• Всегда комплектуется манометром.
• Пневматические шланги, шаровые краны, металлические фитинги и манометр - производства Италия.
• Пневматические шланги производства Италия выдерживают давление до 14 атмосфер.
• Фрезерованные, быстро переставные прессовые площадки вертикальной стойки-прижима. Шаг перестановки 5 см.
• Фронтальные прижимы перемещаются на стальных подшипниках.
• Надежный металлоемкий станок! Масса ваймы ВП-15/2400 (Т) 450 кг.
