Производитель: Россия
Деревообрабатывающие предприятия широко используют шипорезные станки для сращивания при производстве столярной и строительной продукции, в основном, если необходимо произвести торцевое сращивание деревянных брусков до 250 мм.
Для выпуска длинномерной продукции станок легко встраивается в линии торцевого склеивания, как отдельная единица, либо в составе производимых компанией Тигруп линий конечного и бесконечного (не ограниченного по длине) сращивания.
Надежная фиксация обрабатываемого материала на рабочей поверхности станка производится при помощи мощных пневмоцилиндров, расположенных сверху и сбоку фрезерной шипорезной каретки.

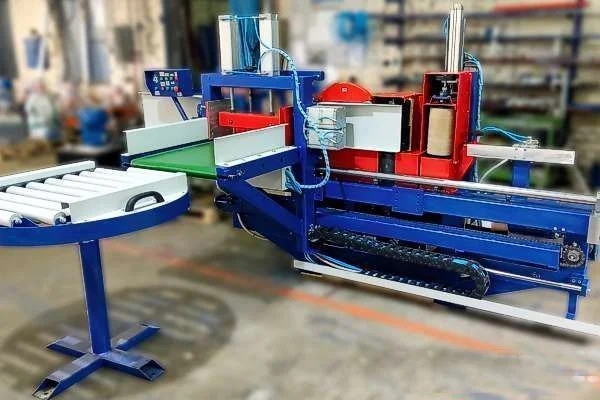

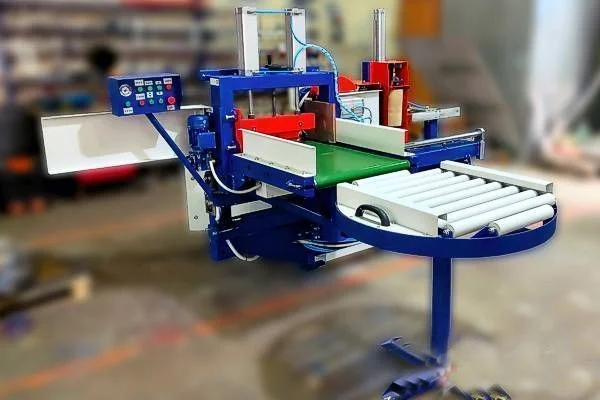

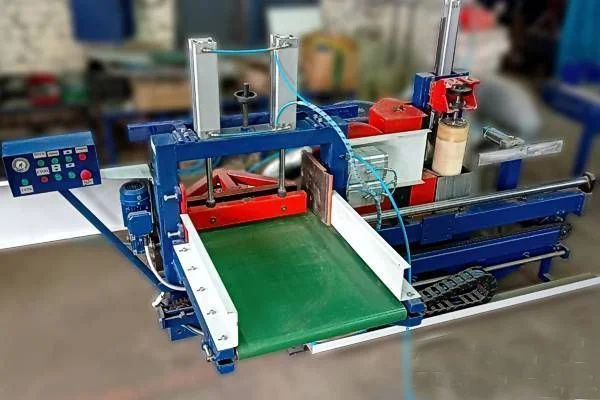

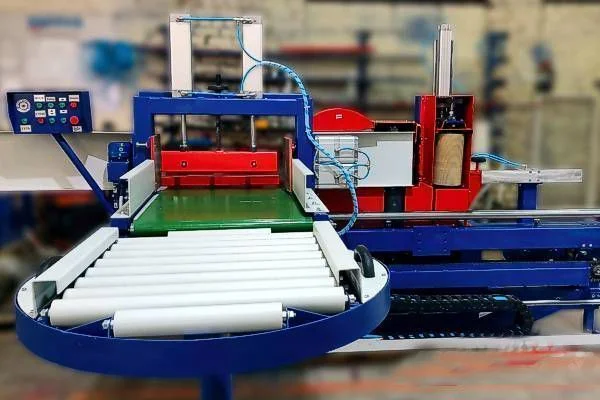

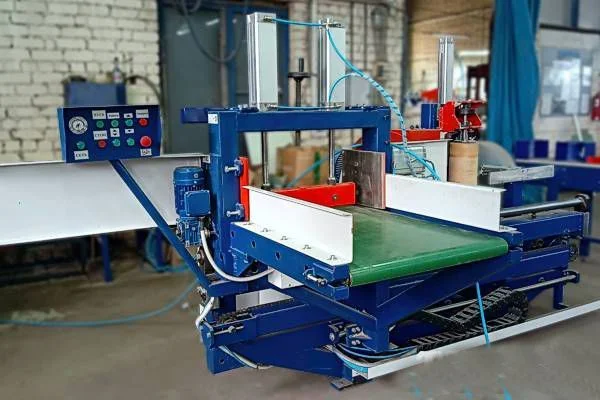

Рабочий стол шипорезного станка оснащен ленточным транспортёром для подачи, выдачи и автоматического выравнивания набора набора обрабатываемых деталей.
Механическая подача каретки сохраняет постоянную скорость, что позволяет получить стабильные размеры и качество формируемого зубчатого микрошипа.

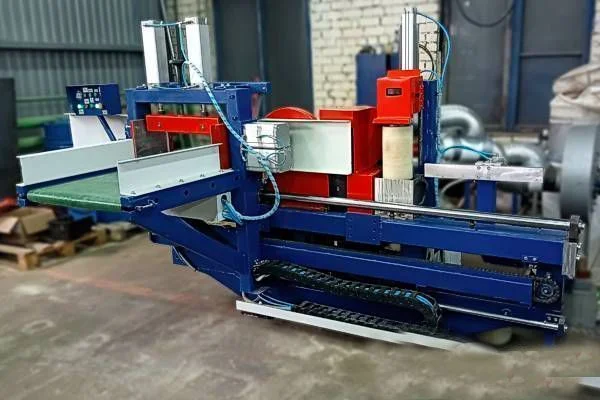

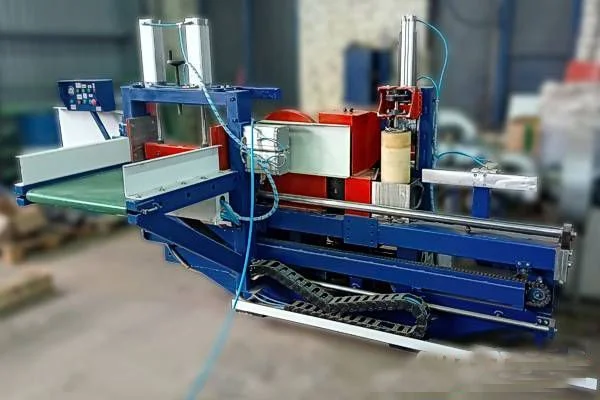

Шипорезный станок представляет собой цельносварную конструкцию из профилей коробчатого типа. Масса и жесткость такой конструкции обеспечивают отсутствие вибраций в процессе работы, что гарантирует высокое качество нарезания шипа на торец сращиваемых изделий.

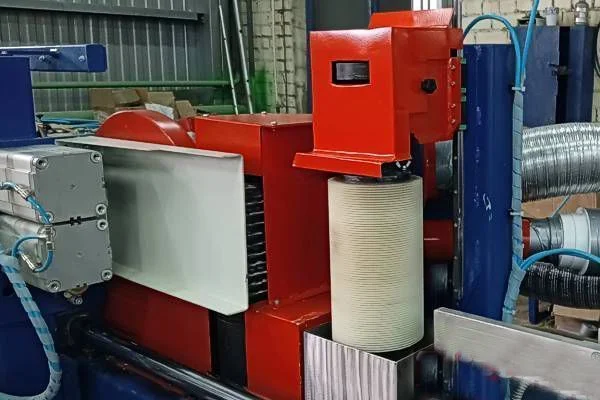

Смещение на полшага при нарезании ответной части зубчатого шипа происходит поднятием шпиндельного узла, оператор имеет возможность механически регулировать высоту смещения.
После нарезания шипа, перед обратным ходом каретки, пакет заготовок автоматически отодвигается пушером, что исключает повторную подрезку шипа на обратном ходе. Возврат стола происходит при зажатых деталях.
Обратный ход шипорезной каретки происходит на максимально возможной скорости, что увеличивает производительность.
Станок оснащен автоматическим подъемным клеенаносящим барабаном, регулятором скорости подачи каретки, датчиком недостаточного давления в пнемосистеме.
Все операции выполняются в автоматическом режиме под управлением промышленного контроллера.
Идеально подходит для применения на малых и средних предприятиях и в цехах по производству высококачественных столярно-строительных изделий клееного мебельного щита, погонажных изделий, клееного строительного бруса для деревянного домостроения, производству мебели и других деревообрабатывающих производствах.
Высококачественные комплектующие шипорезного станка обеспечивают длительный срок его эффективной эксплуатации.
Производительность станка зависит от сечения и длины обрабатываемого материала.
Характеристики |
Значения |
---|---|
Привод подачи шипорезной каретки | Электро механический |
Длина заготовки, мин...макс, мм | 200...1000 |
Размеры рабочего стола каретки, (длина х ширина), мм | 990 х 615 |
Ширина пакета заготовок, мм | 600 |
Высота максимальная обрабатываемых деталей, мм | до 250 |
Отрезная пила, внешний / посадочный диаметр, мм | 400 / 50 |
Шипорезная фреза, внешний / посадочный диаметр, мм | 160 / 50 |
Мощность электродвигателя отрезной пилы, кВт | 5,5 |
Мощность электродвигателя отрезной шипорезной фрезы, кВт | 22 |
Частота вращения отрезной пилы / шипонарезной пилы, об/мин | 3000 / 4800 |
Скорость подачи рабочего стола, м/мин | 2....10 |
Скорость подачи конвейера приемного стола, м/мин | 17,5 |
Общая установленная мощность станка, кВт | 28.5 |
Рабочее давление в пневмосистеме, атм | 6-10 |
Масса станка, кг | 1800 |
