Станки для оцилиндровки бревен - главная составляющая линии по производству оцилиндрованного бревна. Помимо него в состав оборудования входит чашкорез, выбирающий чашу как для угловых соединений, так и по всей длине.
Процесс производства бревна осуществляется за счет работы специальных фрез, снимающих стружку до получения бревна идеальной цилиндрической формы.
Цена на оцилиндровочный станок зависит от его мощности и функциональности.

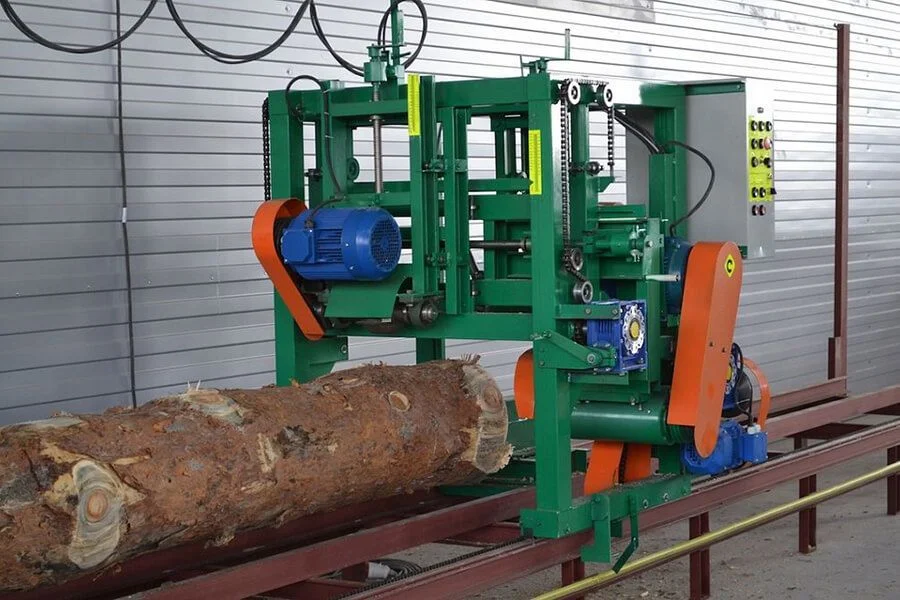

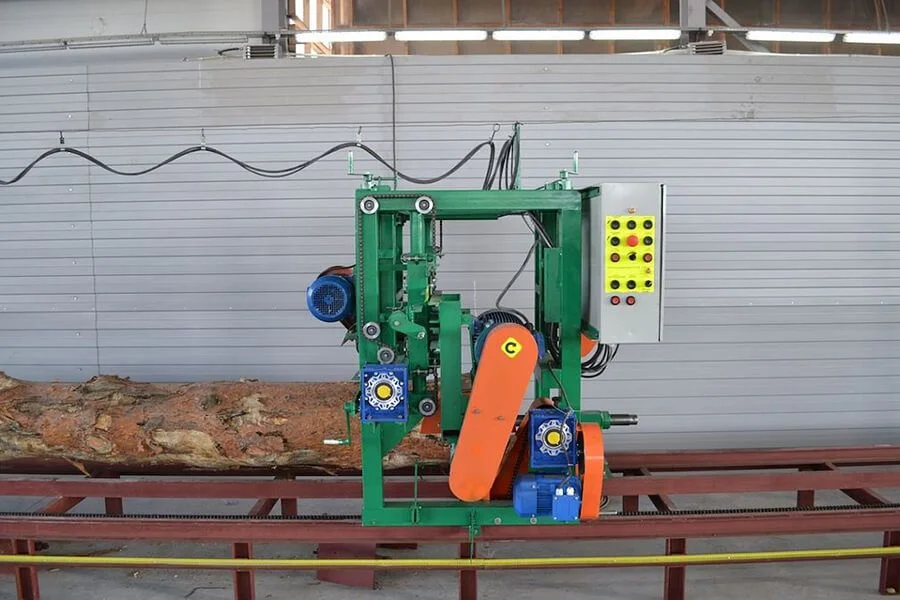

Станки для оцилиндровки круглого леса «Алтай-ОС550» применяются для строительства деревянных домов малой этажности. Позволяют обрабатывать бревна диаметром до 550мм.
Производитель: Россия
Станки для оцилиндровки круглого леса «Алтай-ОС550» применяются для строительства деревянных домов малой этажности. Позволяют обрабатывать бревна диаметром до 550мм.

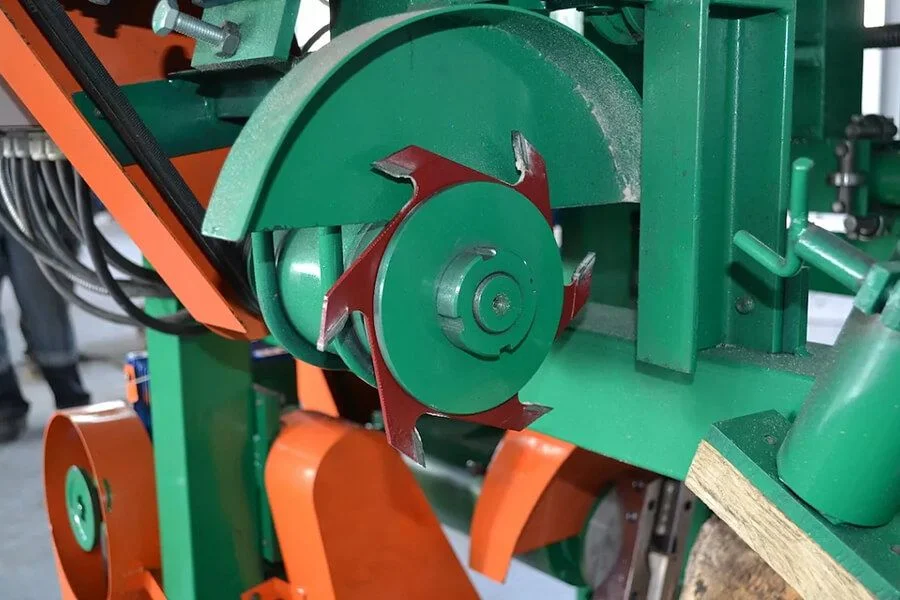

Оцилиндровочный станок имеет две фрезы сферического и торцевого типа и позволяет выполнять следующие операции:
Автоматическая продольная подача фрезерной каретки оцилиндровочных станков «Алтай-ОС550» с плавной регулировкой скорости движения позволяет выбрать оптимальную скорость резания бревна. Направление вращения бревна устанавливается в зависимости от направления движения фрезерной каретки. Вырез чашки выполняется путём подачи фрезы ручным винтовым приводом фрезерного блока.
Комплект фрез, поставляемый с оцилиндровочным станком «Алтай-ОС550», ориентирован на изготовление вчистую оцилиндрованных бревен (с продольным монтажным пазом и чашками) одного из размеров (либо 160 мм, либо 180 мм, либо 200 мм - в зависимости от имеющихся в наличии готовых фрез на момент заказа), для получения изделий других размеров на станке «Алтай-ОС550» комплекты фрез поставляются по отдельному заказу.
Производительность оцилиндровочного станка «Алтай-ОС550» - от 3 до 6 бревен (длиной 6 метров) в час с учетом монтажа и демонтажа бревна на станке.
Параметры |
Значение |
---|---|
Наибольший диаметр бревна (заготовка), мм: | |
под оцилиндровку (оцилиндровка + монтажный паз) | 550 |
для всех операций (оцилиндровка + монт. паз + чашка) | 360 |
Диаметр получаемых оцилиндрованных бревен (чистовая обработка), мм | 160...480 |
Максимальное возможное отклонение профиля (диаметра) оцилиндрованного бревна вчистую на длине 6 м, мм | не более 2 |
Длина обрабатываемого бревна, мм | 500...6000 |
Напряжение питания (род тока), В | 380 (3-фазный) |
Мощность эл. двигателя, кВт: | |
привод основной фрезы | 7,5 |
привод фрезы монтажного паза | 5,0 |
привод фрезы компенсационного паза | 1,5 |
привод вращения бревна | 1,5 |
привод автоматической подачи станка | 1,5 |
Частота вращения фрез, об/мин: | |
основная: | |
при диаметре фрезы 160...280мм | 4500 |
при диаметре фрезы 300...400мм | 2400 |
монтажного паза | 4500 |
компенсационного паза | 4500 |
Приводы установки фрез по размеру | ручные |
Частота вращения бревна, об/мин | 19, 36, 54 |
Скорость подачи станка, мм/мин | 50...2000 |
Габаритные размеры станка, мм (LxBxH) | 9100x1700x2200 |
Масса станка, кг | 1100 |
Наименование | Количество |
Алтай-ОС550 | |

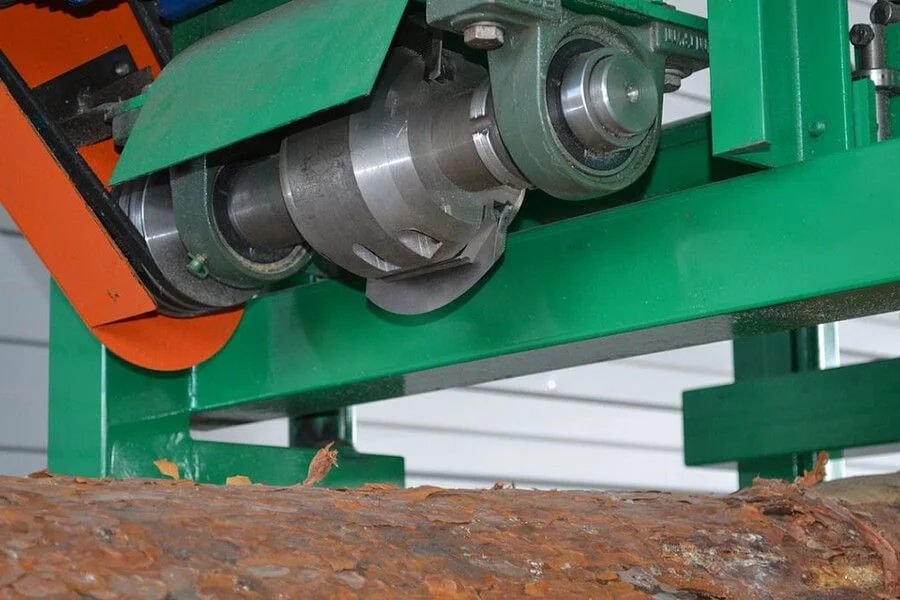

Фреза цилиндрическая с прямыми режущими ножами установленными в торцевой поверхности фрезы | 1 |
Фреза сферическая с полукруглыми ножами | 1 |
Фреза для выборки компенсационного паза | 1 |
Паспорт и руководство по эксплуатации станка | 1 |
