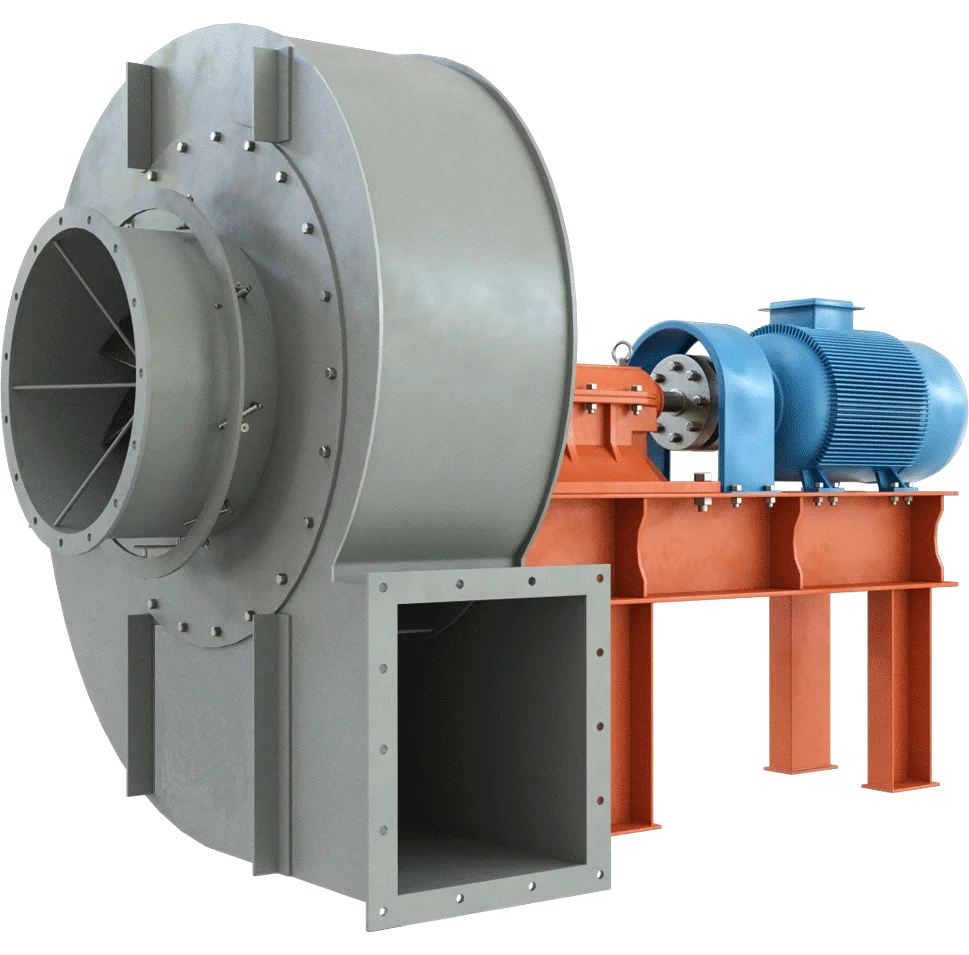

Дымосос ДН-6,ЗХ-1000 изготовлен с установкой функционального-рабочего колеса на ходовую часть, соединенную с электродвигателем.
Производитель:
Дымосос ДН-6,ЗХ-1000 изготовлен с установкой функционального-рабочего колеса на ходовую часть, соединенную с электродвигателем.
Его назначение заключается в выводе газов нагретых в пределах до 200°С из топок водогрейных котлов и технологических печей.
Заблаговременно требуется согласовать с контрагентом левое или правое направление вращения рабочего колеса.
Схема дымососа предусматривает работу при температурах окружающей среды в границах от -30°С до +40°С в умеренном или тропическом климате.
Монтаж дымососа должен происходить в помещении или под навесом.
Параметры |
Значение |
---|---|
Частота вращения, об./мин |
1000 |
Мощность двигателя, кВт | 3 |
Типоразмер двигателя | 4А112МА6 |
Потребляемая мощность, кВт | 0,4 |
Производ. на всасывании, м3/ч | 3400 |
Полное давление, даПа | 39 |
Температура перемещаемой среды на всасывании, ºС | 200 |
Предельная запыленность перемещаемой среды, г/м3 | 2 |
КПД max, % | 83 |
Габариты с э/дв., LxBxH, мм | 2125х1240х950 |
Диаметр рабочего колеса, м | 0,63 |
Угол разворота корпуса при поставке (монтаже) | 247°30' (0°-270° через 22°30') |
Масса с э/дв. (без э/дв.), кг | 485 (435) |
Наименование | Количество |
Стандартная комплектация: |
|
инструкция по эксплуатации и монтажу |
1 |
улитка |
1 |
рама с ходовой частью |
1 |
паспорт |
1 |
электродвигатель |
1 |
всасывающий патрубок | 1 |
направляющий аппарат |
1 |
рабочее колесо |
1 |
Дополнительная комплектация: |
|
всасывающий карман |
1 |
