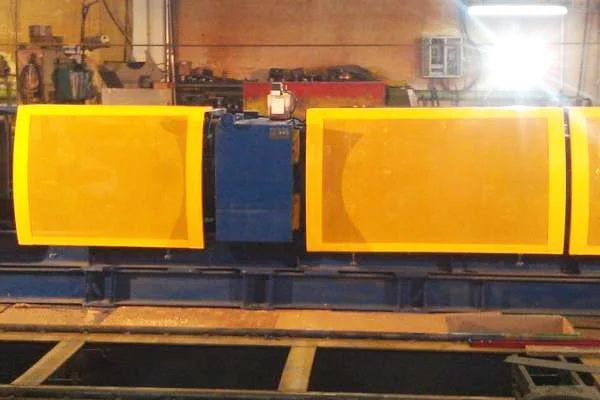

Комбинированный оцилиндровочно-фрезерно-пильный станок «мод. 692С»

Комбинированный станок «мод. 692С» предназначен для переработки круглых тонкомерных лесоматериалов с целью изготовления оцилиндрованных бревен, оцилиндрованных бревен с продольным пазом под укладку в сруб, шпунтованного трёхкантного цилиндрованного бруса, бруса, заготовки под половую и обшивочную доски, обрезной доски различного сечения.

Диаметр готового цилиндра 120-260 мм.

Высота пропила до 180 мм.

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики
  • Видео

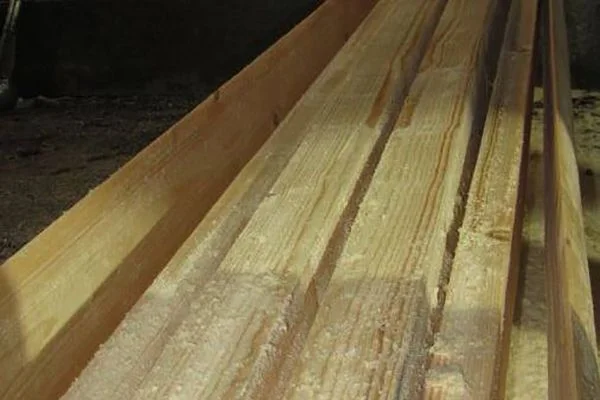

  • Получаемая продукция

Назначение

Комбинированный станок «мод. 692С» предназначен для переработки круглых тонкомерных лесоматериалов с целью изготовления оцилиндрованных бревен, оцилиндрованных бревен с продольным пазом под укладку в сруб, шпунтованного трёхкантного цилиндрованного бруса, бруса, заготовки под половую и обшивочную доски, обрезной доски различного сечения.

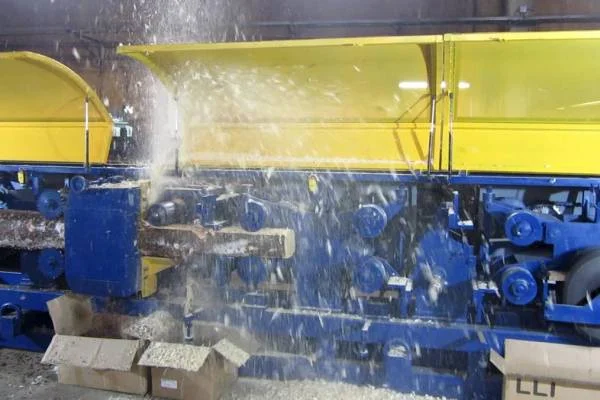

За одну подачу из бревна можно получить пиломатериал точных размеров, с высоким качеством поверхности. При обработке бревно подвергается трем рабочим операциям: оцилиндрованию, фрезерованию, распиловке.

Рекомендуемая схема размещения станка мод. 692С и околостаночного оборудования

Рекомендуемая схема размещения станка мод. 692С и околостаночного оборудования

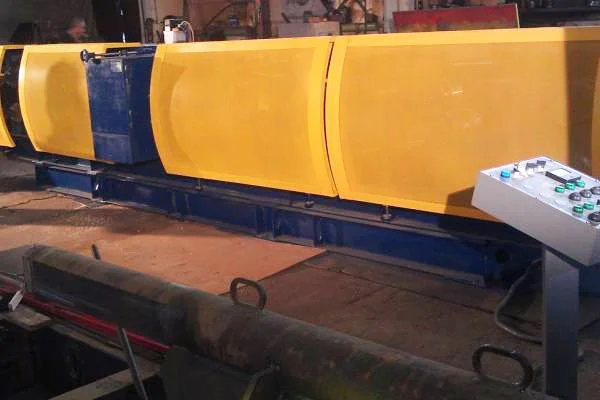

Конструкция и отличительные особенности станка

Влажность перерабатываемых материалов

Станок предназначен для обработки круглых лесоматериалов хвойных и лиственных пород не ниже третьего сорта по ГОСТ 9463-72; ГОСТ 9462-71.

Примерная производительность станка 692С

Из расчета загрузки оборудования и рабочего времени при коэффициенте 0,72:

  • Минимальная 830 погонных метров в смену;
  • Средняя 1 900 погонных метров в смену;
  • Максимальная 2 765 погонных метров в смену.

Отходы

  • Щепа (после оцилиндрования, не технологическая - с корой),
  • Стружка (после фрезерования),
  • Опил (после распиловки).

Стружкоудаление

Рассматриваются две схемы в зависимости от производственной базы (в стоимость станка не входит):

  • скребковый транспортер (предпочтительнее);
  • пневмотранспорт.

Размеры обрабатываемого сырья

Станок 692С работает по принципу проходного типа, максимальная длина бревна не имеет значения, ограничения составляет лишь диаметр комля бревна не превышающий 360 мм. Минимальная длина бревна составляет 2500 мм.

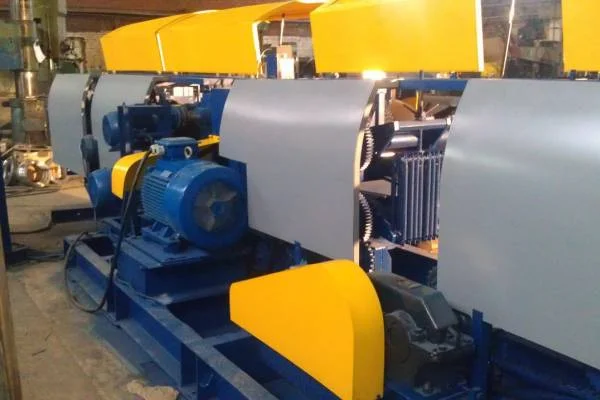

Особенности конструкции и комплектации

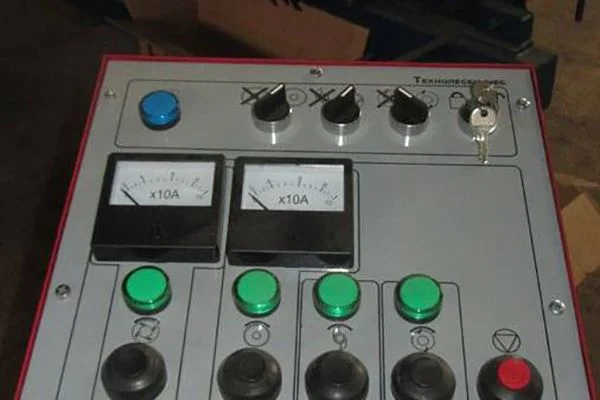

  • Преобразователь частоты, обеспечивающий плавную регулировку скорости подачи.
  • Высококачественные подшипники оцилиндровочного узла.
  • Один комплект оснастки.
  • Получение оцилиндрованного бревна с продольным и компенсационным пазом d 140-260 мм.
  • Получение пиломатериала и бруса из d 120-240 мм.

Варианты оснасток

Возможные варианты оснасток для комбинированного станка 692С для обработки тонкомера:

  • 2 корпуса фрез в сборе;
  • комплекты ножей;
  • набор межпильных дисков с фланцами;
  • ролики для индивидуальных схем раскроя (полусрубы, половые доски);
  • текстолитовые опоры (там, где они предусмотрены);
  • втулки к универсальным роликам.

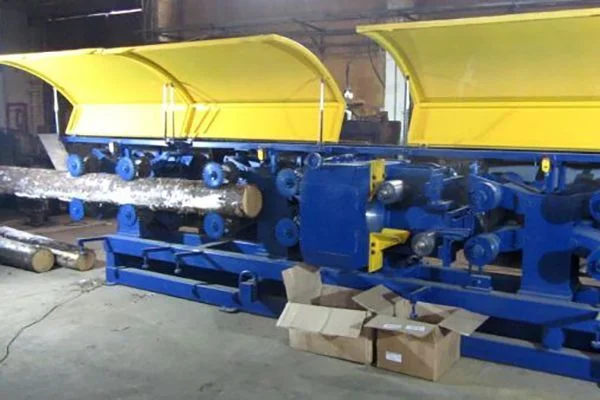

Рабочие узлы

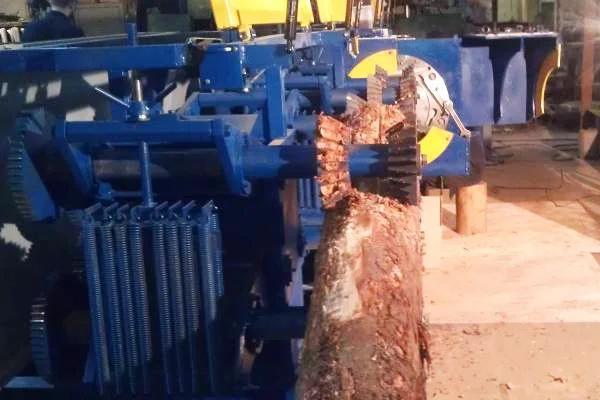

Оцилиндровочный узел

Узел осуществляет оцилиндровку неокоренного бревна ,то есть после прохождения бревна через данный узел получается цилиндр различного диаметра (от 120 до 260 мм ), калиброванного по всей длине заготовки.

Оцилиндровочный и фрезерный узлы

После оцилиндровки у заготовки появляется база - ось бревна. Эта база сохраняется на всех этапах обработки. Следовательно, верхняя и нижняя фрезы будут расположены симметрично относительно оси бревна.

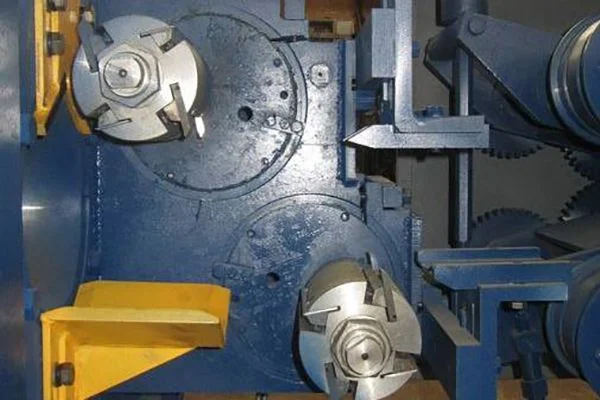

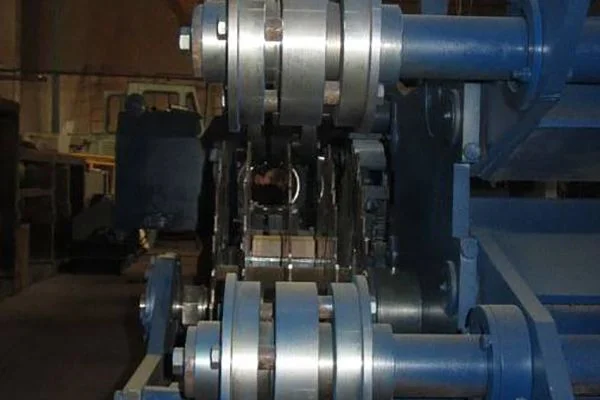

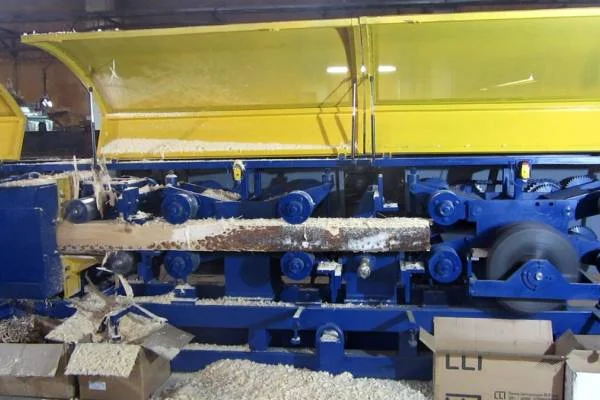

Фрезерный узел

Данный узел осуществляет обработку заготовки сверху и снизу для получения определенного профиля, соответствующего карте раскроя.

Пильный узел

Данный узел осуществляет распиловку заготовки на готовый пиломатериал различного сечения, зависящего от варианта раскроя. При получении заготовок для срубов данный узел отключается.



Оцилиндровочный узел
Оцилиндровочный и фрезерный узлы
Фрезерный узел
Пильный узел

Монтаж

  1. Место для установки

    Станок устанавливается в таком месте, в котором будет обеспечены удобный доступ ко всем частям станка и достаточная освещенность.

  2. Фундамент

    Станок устанавливается на фундаменте с глубиной заложения, выбираемой в зависимости от грунта, но не менее 600 мм, и крепится к нему шестью фундаментными болтами диаметром 16 мм.

  3. Выверка на горизонтальность

    После установки на фундамент производится выверка станка на горизонтальность с помощью уровня, устанавливаемого на основании станка. Наибольшее допускаемое отклонение от горизонтальности 0,2 мм на длине 1000 мм.

  4. Цементирование и затяжка

    Выверенный станок подливается на фундаменте цементным раствором, после затвердевания которого гайки фундаментных болтов затягиваются.



Параметры

Значение

Максимальный диаметр обрабатываемого бревна в комле, мм: 360
Длина обрабатываемого бревна, мм:
наименьшая, не менее: 2800
Скорость подачи, м/мин:
0,3 - 6
Диаметр бревна после оцилиндровки, мм
120, 140, 160, 180, 200, 220, 240, 260
Высота пропила наибольшая, мм (при работе 4-х пил) 180 (до 200 мм, под заказ)
Размеры устанавливаемых пил, мм:
диаметр посадочный 50
диаметр наружный 500 (560)
Частота вращения, об/мин.:
оцилиндровочной головки 920
фрез
2925
пил 1450
Номинальная мощность привода, кВт:
подачи 1,1x4=4,4
оцилиндровочного шпинделя 37
пил 37
фрез 7,5x3=22,5
Габаритные размеры, мм:
длина
6840
ширина
1870
высота
1340
Масса, кг
6000

Ориентировочный состав оборудования

Наименование Количество
692С (оцилиндровка)
Черновые ножи 2
Чистовые ножи 2
692С (фрезерование)
Черновые ножи 4
Чистовые ножи 4
