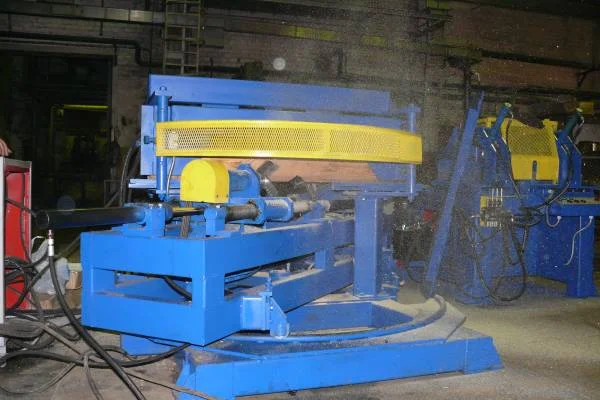

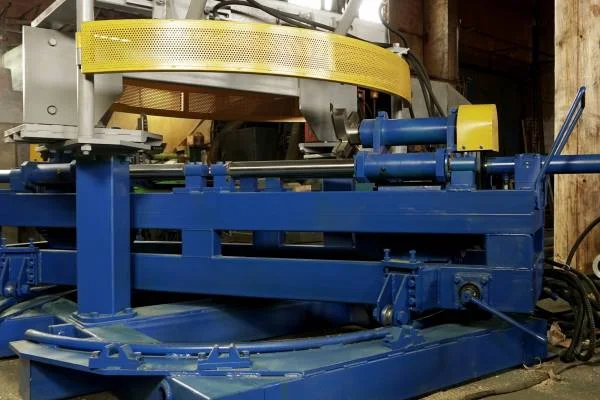

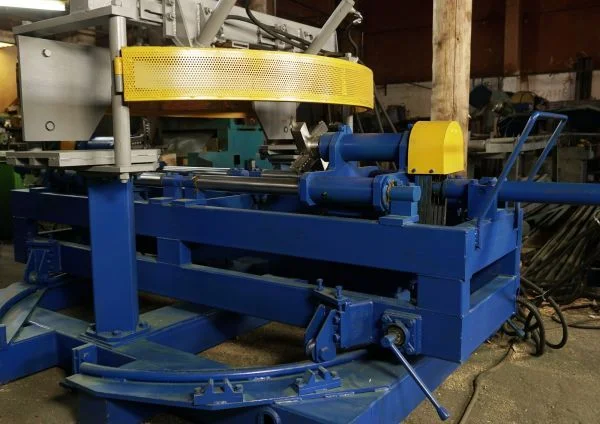

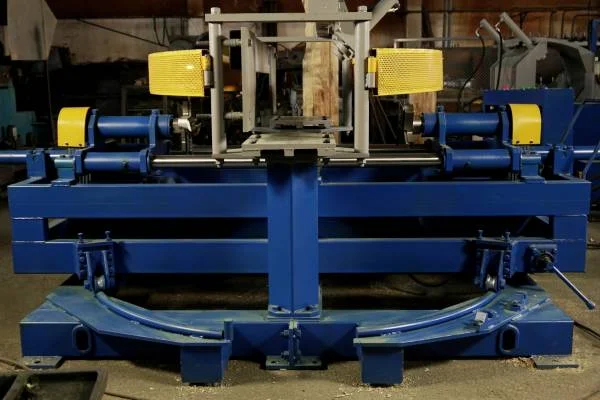

Станок для выборки венцовых чашек «мод. П2Ф» предназначен для выборки венцовых чашек в оцилиндрованных брёвнах.
Диаметры обрабатываемого бревна 180-400 мм.
ГИДРАВЛИКА ДВУХШПИНДЕЛЬНАЯ
Производитель: Россия
Станок для выборки венцовых чашек «мод. П2Ф» предназначен для выборки венцовых чашек в оцилиндрованных брёвнах, имеющих указанный профиль:

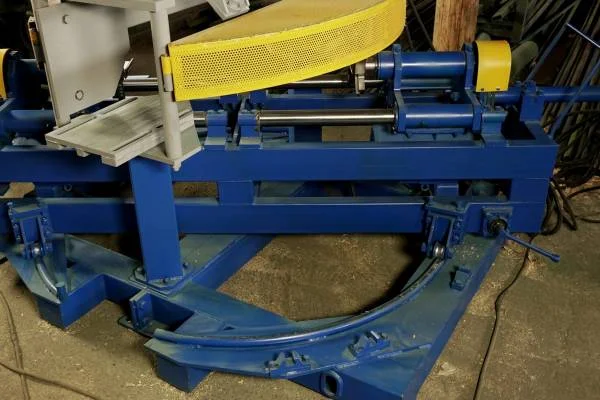

Выборка венцовых чашек может производиться под углом 45°, 60°, 90° относительно оси бревна.

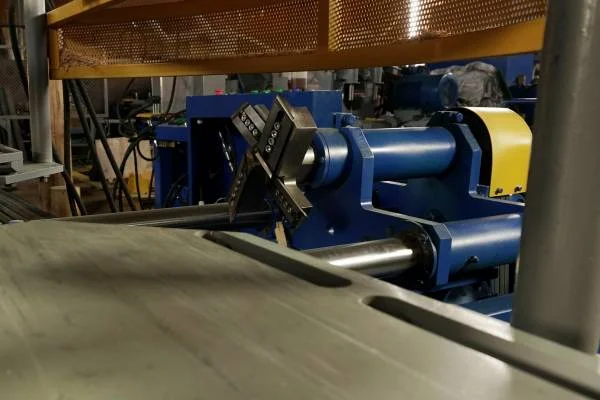

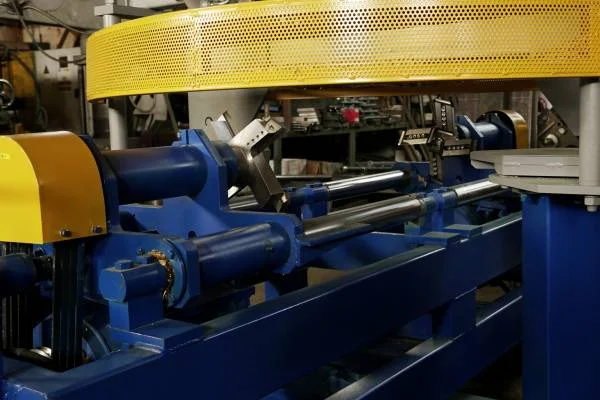

Зажим бревна производится двумя гидроцилиндрами с возможностью регулировки расстояния между ними. Подача шпинделей с фрезами также осуществляется двумя гидроцилиндрами навстречу друг другу, при этом имеется возможность плавного регулирования скорости подачи. Применение гидравлики увеличивает производительность станка.
Станок может применяться на небольших деревообрабатывающих предприятиях в комплексе с оборудованием, предназначенным для производства оцилиндрованных срубов.
Станок может эксплуатироваться в закрытом неотапливаемом помещении при температуре окружающей среды от –10° до +40°С.
Преимущества двухсторонней схемы фрезерования заключается в увеличении качества обработки (уменьшении количества вырывов), увеличении жёсткости, так как длина направляющих, по которым перемещаются шпиндельные узлы, меньше, чем при односторонней обработке.
Параметры |
Значение |
---|---|
Диаметр обрабатываемых бревен, мм |
180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400 |
Угол между осью заготовки и осью венцовой чашки, град. |
45, 60, 90 |
Скорость подачи, м/мин.: |
|
рабочий ход |
0,1 - 0,84 |
обратный ход |
5,5 |
Частота вращения фрезы, об/мин. |
2900 |
Мощность привода фрезы, кВт |
11 |
Мощность привода подачи, кВт |
0,8 |
Частота вращения привода подачи, об/мин. |
850 |
Габаритные размеры, мм: | |
длина |
3300 |
ширина |
1800 |
высота |
1500 |
Масса, кг |
1800 |
Характеристика электрооборудования |
|
Род тока питающей сети |
Переменный трехфазный |
Номинальная частота, Гц |
50 |
Номинальное напряжение сети, В: |
|
в цепи питания эл. двигателей |
380 |
в цепи управления |
110 |
Количество эл. двигателей |
2 |
Электродвигатель привода фрезы: |
|
мощность, кВт |
11 |
частота вращения. об./ мин. |
3000 |
Электродвигатель гидростанции: |
|
мощность, кВт |
0,55 |
частота вращения, об/мин: |
1500 |
Характеристика гидрооборудования |
|
Гидроцилиндр подачи: |
|
d поршня, мм |
50 |
d штока, мм |
36 |
L хода, мм |
470 |
Гидроцилиндр зажима: |
|
d поршня, мм |
40 |
d штока, мм |
28 |
L хода, мм |
220 |
