Фрезы для выборки четверти и выборки паза

Выборка четверти и паза производится четырехножевыми фрезами с шириной ножей от 10 до 100 мм.

Ножи в корпусе не требуют регулировки

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Выборка четверти и паза производится четырехножевыми фрезами с шириной ножей от 10 до 100 мм.

Фрезы для выборки четверти и выборки паза.

Ножи в корпусе не требуют регулировки

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм


Тип фрезы

00.010 (Н 10)
Н, мм - ширина паза или мах четверти


Тип фрезы: 00.010
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 135/145* 32, 40 30 147/157
04 155/175* 32, 40 30 167/187
04 185/195* 32, 40, 50 30 197/207

Тип фрезы

00.010 (Н 12)
Н, мм - ширина паза или мах четверти


Тип фрезы: 00.010
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 135/145* 32, 40 30 147/157
04 155/175* 32, 40 30 167/187
04 185/195* 32, 40, 50 30 197/207

Тип фрезы

00.010 (Н 12)
Н, мм - ширина паза или мах четверти


Тип фрезы: 00.010
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 135/145* 32, 40 30 147/157
04 155/175* 32, 40 30 167/187
04 185/195* 32, 40, 50 30 197/207

Тип фрезы

00.012 (Н 14)
Н, мм - ширина паза или мах четверти


Тип фрезы: 00.012
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 135/145* 32, 40 30 147/157
04 155/175* 32, 40 30 167/187
04 185/195* 32, 40, 50 30 197/207

Тип фрезы

00.020.04 (Н 20)
Н, мм - ширина паза или мах четверти


Тип фрезы: 00.020.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32 40 133
04 115/120* 32, 40 40 143/148
04 135/145* 32, 40, 50 40 163/173
04 155/175* 32, 40, 50 40 183/203
04 185/195* 32, 40, 50 40 213/223

Тип фрезы

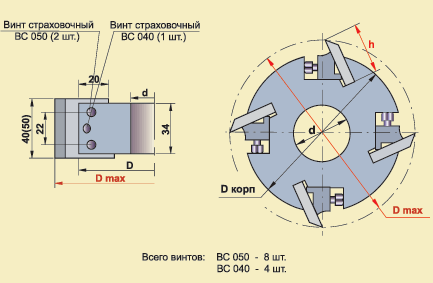

00.040.04 (Н 40)
Н, мм - ширина паза или мах четверти


Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 30 113
04 115 32, 40 30 123
04 128/130* 32, 40, 50 30 136/138
04 135/145* 32, 40, 50 30 143/153
04 155/160* 32, 40, 50 30 163/168

Тип фрезы

00.040.04 (Н 50)
Н, мм - ширина паза или мах четверти


Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 30 113
04 115 32, 40 30 123
04 128/130* 32, 40, 50 30 136/138
04 135/145* 32, 40, 50 30 143/153
04 155/160* 32, 40, 50 30 163/168

Тип фрезы

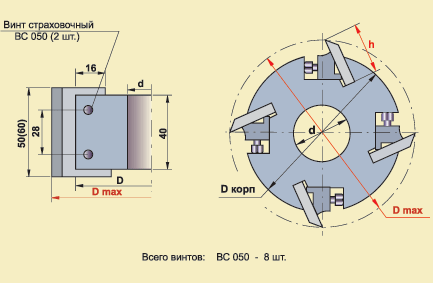

00.050.04 (Н 50)
Н, мм - ширина паза или мах четверти


Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 30 120
04 115 32, 40 30 130
04 128/130* 32, 40, 50 30 143/145
04 135/145* 32, 40, 50 30 150/160
04 155/160* 32, 40, 50 30 170/175

Тип фрезы

00.050.04 (Н 60)
Н, мм - ширина паза или мах четверти


Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 30 120
04 115 32, 40 30 130
04 128/130* 32, 40, 50 30 143/145
04 135/145* 32, 40, 50 30 150/160
04 155/160* 32, 40, 50 30 170/175

Тип фрезы

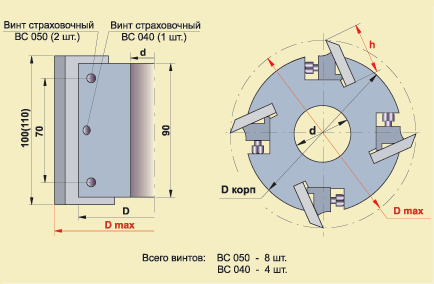

00.100.04 (Н 100)
Н, мм - ширина паза или мах четверти

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 30 113
04 115 40 30 123
04 128/130* 40, 50, 60 30 136/138
04 135/145* 40, 50, 60 30 143/153
04 155/160* 50, 60 30 163/168

*2 разных корпуса соответствующих диаметров
