Опорная поверхность с 1-м широким вентиляционным пазом для 5-тишпиндельного станка

Фрезы для обработки 1-ого широкого вентиляционного паза с помощью 2-ого горизонтального нижнего шпинделя.

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Фрезы для обработки 1-ого широкого вентиляционного паза с помощью 2-ого горизонтального нижнего шпинделя.

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Опорная поверхность с 1-м широким вентиляционным пазом для 5-тишпиндельного станка

Тип фрезы

00.050.04 (Н 32)
Н, мм - ширина паза или мах четверти

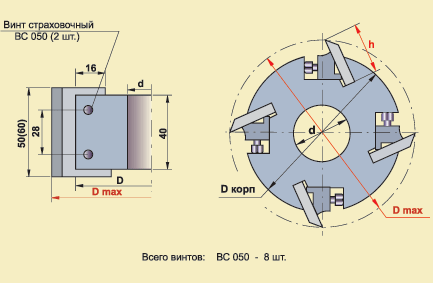

Тип фрезы: 00.050.04 (Н 32)
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 35 130
04 115 32, 40 35 140
04 128/130* 32, 40, 50 35 153/155
04 135/145* 32, 40, 50 35 160/170
04 155/160* 32, 40, 50 35 180/185

Тип фрезы

00.050.04 (Н 36)
Н, мм - ширина паза или мах четверти

Тип фрезы: 00.050.04 (Н 36)
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 35 130
04 115 32, 40 35 140
04 128/130* 32, 40, 50 35 153/155
04 135/145* 32, 40, 50 35 160/170
04 155/160* 32, 40, 50 35 180/185

Тип фрезы

00.050.04 (Н 42)
Н, мм - ширина паза или мах четверти

Тип фрезы: 00.050.04 (Н 42)
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 35 130
04 115 32, 40 35 140
04 128/130* 32, 40, 50 35 153/155
04 135/145* 32, 40, 50 35 160/170
04 155/160* 32, 40, 50 35 180/185

Тип фрезы

00.050.04 (Н 47)
Н, мм - ширина паза или мах четверти

Тип фрезы: 00.050.04 (Н 47)
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 35 130
04 115 32, 40 35 140
04 128/130* 32, 40, 50 35 153/155
04 135/145* 32, 40, 50 35 160/170
04 155/160* 32, 40, 50 35 180/185

*2 разных корпуса соответствующих диаметров
