Фрезы для производства евровагонки «Блок-хаус»

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Евровагонка «Блок-хаус» изготавливается с помощью 3-х фрез – для обработки верхней и боковых поверхностей.

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Вариант 1. Блокхаус R140, толщ. 18…22 мм, шир. 95 мм

Вариант 1. Блокхаус R140, толщ. 18…22 мм, шир. 95 мм

Производство с помощью 4-хножевых фрез

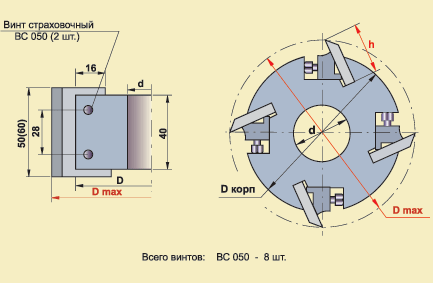

Тип фрезы

00.040.04

Шпинель: левый, правый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 40 133
04 115 32, 40 40 143
04 128/130* 32, 40, 50 40 154/156
04 135/145* 32, 40, 50 40 163/173
04 155/160* 32, 40, 50 40 183/188

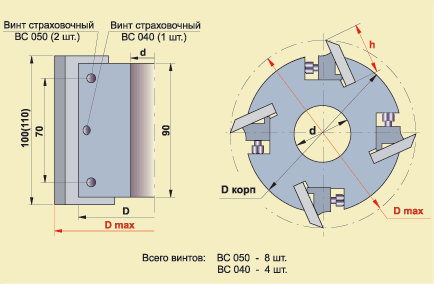

Тип фрезы

00.050.04

Шпинель: левый, правый

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 35 130
04 115 32, 40 35 140
04 128/130* 32, 40, 50 35 153/155
04 135/145* 32, 40, 50 35 160/170
04 155/160* 32, 40, 50 35 180/185

Тип фрезы

00.100.04

Шпинель: верхний

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 42 137
04 115 40 42 147
04 128/130* 40, 50, 60 42 160/162
04 135/145* 40, 50, 60 42 167/177
04 155/160* 50, 60 42 187/192

*2 разных корпуса соответствующих диаметров.


Производство с помощью 6-ти ножевых фрез

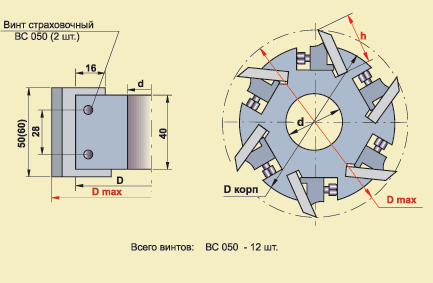

Тип фрезы

00.040.06

Шпинель: левый, правый

Тип фрезы: 00.040.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 135 32, 40, 50 40 163
06 145 32, 40, 50 40 173
06 155 32, 40, 50 40 183

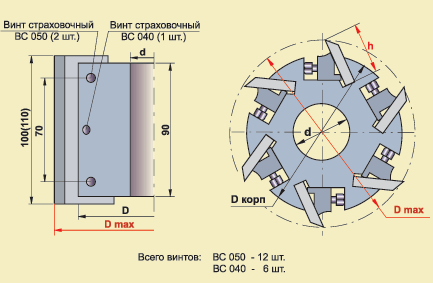

Тип фрезы

00.050.06

Шпинель: левый, правый

Тип фрезы: 00.050.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 130 32, 40, 50
35 160

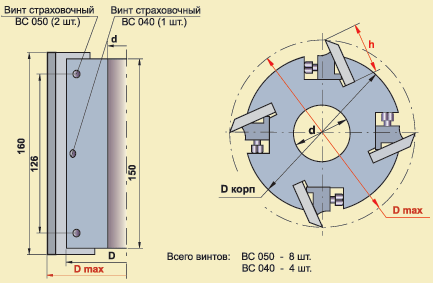

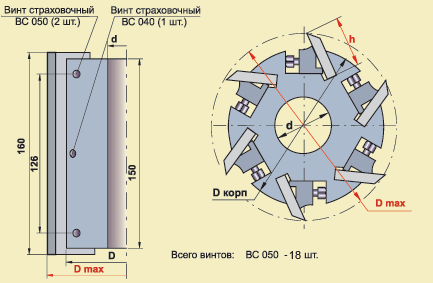

Тип фрезы

00.100.06

Шпинель: верхний

Тип фрезы: 00.100.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 130 50 42 164

*2 разных корпуса соответствующих диаметров.



Вариант 2. Блокхаус R 112, толщ. 25…30 мм, шир. 110…120 мм

Производство с помощью 4-хножевых фрез

Вариант 2. Блокхаус R 112, толщ. 25…30 мм, шир. 110…120 мм

Тип фрезы

00.040.04

Шпинель: левый, правый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 40 133
04 115 32, 40 40 143
04 128/130* 32, 40, 50 40 154/156
04 135/145* 32, 40, 50 40 163/173
04 155/160* 32, 40, 50 40 183/188

Тип фрезы

00.050.04

Шпинель: левый, правый

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 35 130
04 115 32, 40 35 140
04 128/130* 32, 40, 50 35 153/155
04 135/145* 32, 40, 50 35 160/170
04 155/160* 32, 40, 50 35 180/185

Тип фрезы

00.100.04

Шпинель: верхний

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 46 145
04 115 40 46 155
04 128/130* 40, 50, 60 46 168/170
04 135/145* 40, 50, 60 46 175/185
04 155/160* 50, 60 46 195/200

*2 разных корпуса соответствующих диаметров.


Производство с помощью 6-ти ножевых фрез

Тип фрезы

00.040.06

Шпинель: левый, правый

Тип фрезы: 00.040.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 135 32, 40, 50 40 163
06 145 32, 40, 50 40 173
06 155 32, 40, 50 40 183

Тип фрезы

00.050.06

Шпинель: левый, правый

Тип фрезы: 00.050.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 120 32, 40 35 145
06 130/135* 32, 40, 50 35 155/160
06 155 32, 40, 50 35 180

Тип фрезы

00.100.06

Шпинель: верхний

Тип фрезы: 00.100.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 130 50 42 164

*2 разных корпуса соответствующих диаметров.


Вариант 3. R 140, толщ. 25…27 мм, шир. 130…140 мм

Вариант 3. R 140, толщ. 25…27 мм, шир. 130…140 мм


Производство с помощью 4-хножевых фрез

Тип фрезы

00.040.04

Шпинель: левый, правый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 40 133
04 115 32, 40 40 143
04 128/130* 32, 40, 50 40 154/156
04 135/145* 32, 40, 50 40 163/173
04 155/160* 32, 40, 50 40 183/188

Тип фрезы

00.050.04

Шпинель: левый, правый

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 35 130
04 115 32, 40 35 140
04 128/130* 32, 40, 50 35 153/155
04 135/145* 32, 40, 50 35 160/170
04 155/160* 32, 40, 50 35 180/185

Тип фрезы

00.160.04

Шпинель: верхний

Тип фрезы: 00.160.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 40 47 146
04 115 40 47 156
04 128/130* 40, 50 47 169/171
04 135/145* 40, 50, 60 47 176/186
04 160 50, 60 47 201

*2 разных корпуса соответствующих диаметров.


Производство с помощью 6-ти ножевых фрез

Тип фрезы

00.040.06

Шпинель: левый, правый

Тип фрезы: 00.040.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 135 32, 40, 50 40 163
06 145 32, 40, 50 40 173
06 155 32, 40, 50 40 183

Тип фрезы

00.050.06

Шпинель: левый, правый

Тип фрезы: 00.050.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 120 32, 40 35 145
06 130/135* 32, 40, 50 35 155/160
06 155 32, 40, 50 35 180

Тип фрезы

00.160.06

Шпинель: верхний

Тип фрезы: 00.160.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 130 50 47 174

*2 разных корпуса соответствующих диаметров.


Вариант 4. Блокхаус R 170, толщ. 30…40 мм, шир. 140…150 мм

Вариант 4 обладает улучшенными водосливными свойствами при использовании в качестве наружной обшивки дома.

Вариант 4. Блокхаус R 170, толщ. 30…40 мм, шир. 140…150 мм


Производство с помощью 4-хножевых фрез

Тип фрезы

00.040.04

Шпинель: левый, правый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 43
138
04 115 32, 40 43 148
04 128/130* 32, 40, 50 43 161/163
04 135/145* 32, 40, 50 43 168/178
04 155/160* 32, 40, 50 43 188/193

Тип фрезы

00.160.04

Шпинель: верхний

Тип фрезы: 00.160.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 40 47 146
04 115 40 47 156
04 128/130* 40, 50 47 169/171
04 135/145* 40, 50, 60 47 176/186
04 160 50, 60 47 201

*2 разных корпуса соответствующих диаметров.


Производство с помощью 6-ти ножевых фрез

Тип фрезы

00.040.06

Шпинель: левый, правый

Тип фрезы: 00.040.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 135 32, 40, 50 43 168
06 145 32, 40, 50 43 178
06 155 32, 40, 50 43 188

Тип фрезы

00.160.06

Шпинель: верхний

Тип фрезы: 00.160.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 130 50 47 174

*2 разных корпуса соответствующих диаметров.


Вариант 5. Блокхаус R 213, толщ. 40…50 мм, шир. 185…200 мм

Вариант 5. Блокхаус R 213, толщ. 40…50 мм, шир. 185…200 мм


Производство с помощью 4-хножевых фрез

Тип фрезы

00.040.04

Шпинель: левый, правый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 43
138
04 115 32, 40 43 148
04 128/130* 32, 40, 50 43 161/163
04 135/145* 32, 40, 50 43 168/178
04 155/160* 32, 40, 50 43 188/193

Тип фрезы

07.200.04

Шпинель: верхний

Тип фрезы: 07.200.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 120 40 25 127
04 130 50 25 137

*2 разных корпуса соответствующих диаметров.


Производство с помощью 6-ти ножевых фрез

Тип фрезы

00.040.06

Шпинель: левый, правый

Тип фрезы: 00.040.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 135 32, 40, 50 43 168
06 145 32, 40, 50 43 178
06 155 32, 40, 50 43 188

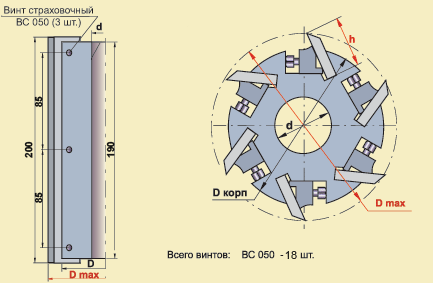

Тип фрезы

07.200.06

Шпинель: верхний

Тип фрезы: 07.200.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 120 40 25 127
06 130 50 25 137

*2 разных корпуса соответствующих диаметров.
