Фрезы для прорезания укладочного паза в оцилиндрованном бревне. Тип 81

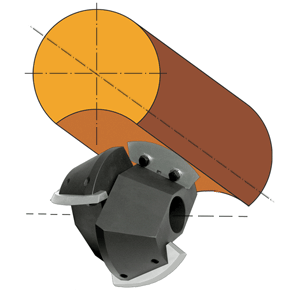

Фреза для прорезания укладочного паза в оцилиндрованном бревне представляет собой фрезерную группу из 2-х объединенных фрез, каждая из которых имеет по 2 специальных ножа закрепленных винтами в корпусах.

  • Здесь представлено типовое решение, для заказа фрезы либо ножей по вашим чертежам обратитесь в офис компании.

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

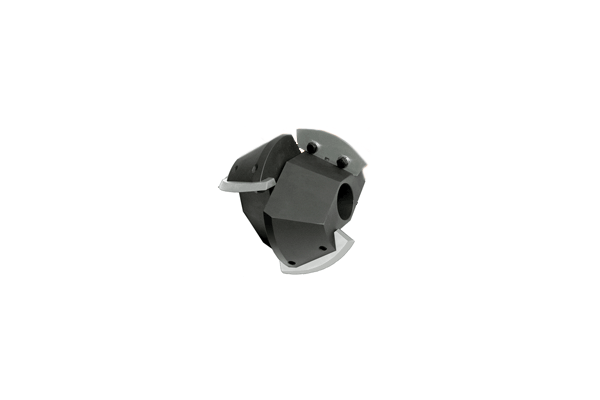

Фреза для прорезания укладочного паза в оцилиндрованном бревне представляет собой фрезерную группу из 2-х объединенных фрез, каждая из которых имеет по 2 специальных ножа закрепленных винтами в корпусах.

Фрезы делят обрабатываемый профиль на две части, что снижает потребляемую мощность станка в два раза. Кроме того фрезы имеют расширенные стружечные карманы, что значительно снижает силы и мощность резания.

Дополнительно для снижения сил резания и потребляемой мощности станка ножи расположены под некоторым углом (5-6 град.) по отношению к оси вращения фрезы. Таким образом потребляемая мощность шпинделя при обработке бревна диаметром 240мм составляет не более 7,5 квт.

Новые ножи, также как и переточенные не требуют регулировки между собой при установке во фрезу. Ножи изготавливаются в двух исполнениях: с гладкой режущей кромкой ( R) или с кромкой, формирующей продольные выступы для смятия уплотнителя (RW).

Весь комплект ножей одновременно перетачивается по плоскости на магнитной плите плоскошлифовального станка и имеет ресурс не менее 20 переточек.

Каждая фрезерная группа и ножи к ней рассчитана на диапазон диаметров бревна 20мм.

Изготавливаются следующие фрезерные группы на диаметры: 160-180мм, 180-200мм, 200-220мм и 220-240мм.

Максимальная ширина укладочного паза составляет до 2/3 диаметра бревна.

По заказам изготавливаются фрезерные группы для специальных профилей оцилиндрованных бревен с улучшенными эксплуатационными свойствами.

Возможно изготовление фрез для других кинематических схем обработки, а также специальных переходных устройств для различных типов крепления.

Фрезы для прорезания укладочного паза в оцилиндрованном бревне. Тип 81
Фрезы для прорезания укладочного паза в оцилиндрованном бревне. Тип 81


D бревна, мм

№ фрезерной группы

D пос., мм

№ комплекта запасных ножей

160 - 180 ФГ.81.160-180 40 81.04.160-180.R, 81.04.160-180.RW Фрезы для прорезания укладочного паза в оцилиндрованном бревне. Тип 81
180 - 200 ФГ.81.180-200 40
81.04.180-200.R, 81.04.180-200.RW
200 - 220 ФГ.81.200-220 40 81.04.200-220.R, 81.04.200-220.RW
220 - 240 ФГ.81.220-240 50 81.04.220-240.R, 81.04.220-240.RW
