Фрезы для производства евровагонки «Американка»

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Евровагонка «Американка» изготавливается с помощью 3-х фрез – для обработки верхней и боковых поверхностей.

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Вариант 1. Евровагонка «Американка» , толщ. 22…28 мм, шир. 60…90 мм

Вариант 1. Евровагонка «Американка» , толщ. 22…28 мм, шир. 60…90 мм

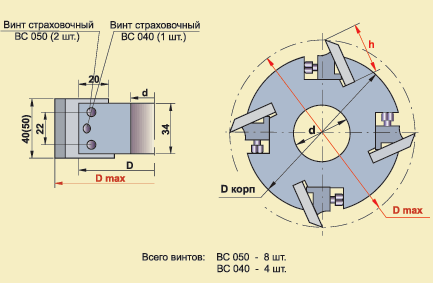

Производство с помощью 4-хножевых фрез

Тип фрезы

00.040.04

Шпинель: левый, правый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 43 138
04 115 32, 40 43 148
04 128/130* 32, 40, 50 43 161/163
04 135/145* 32, 40, 50 43 168/178
04 155/160* 32, 40, 50 43 188/193

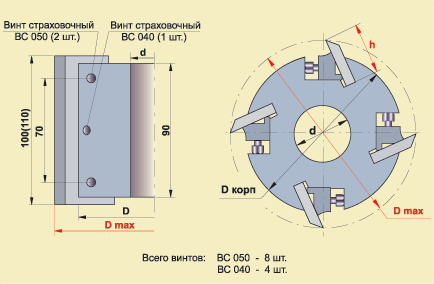

Тип фрезы

00.100.04

Шпинель: верхний

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 38 129
04 115 40 38 139
04 128/130* 40, 50, 60 38 154/156
04 135/145* 40, 50, 60 38 159/169
04 155/160* 50, 60 38 179/184


*2 разных корпуса соответствующих диаметров.


Фрезерные корпуса (ножевые барабаны) под бланкетные ножи с рифлением, толщиной 8 мм

Корпуса серии 02 с насечками

Корпуса (головки) с насечками серии 02 предназначены для использования с профильными бланкетными ножами из стали HSS, толщиной 8мм с рифлением по тыльной стороне, которое является базой при установке ножа в корпусе.

Тип фрезы: 02

Шпиндель: левый/правый

Тип фрезы: 02
Высота корпуса
H, мм
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
030. 04. 105. 32
030. 04. 115.
40
030. 04. 125. 40/50
034. 04. 105. 32
034. 04. 115. 32/40
034. 04. 135. 40/50
040. 04. 098. 32
040. 04. 105. 32
040. 04. 115. 32/40
040. 04. 135. 32/40
050. 04. 088. 30
050. 04. 098. 32
050. 04. 105. 32
050. 04. 115. 32/40
050. 04. 128. 40/50
050. 04. 135. 40/50
060. 04. 098. 32
060. 04. 105. 32
060. 04. 115. 32/40
060. 04. 125. 40/50
060. 04. 135. 40/50
090. 04. 098. 32
090. 04. 105. 32
090. 04. 115. 40
090. 04. 128. 40/50
110. 04. 108. 40
110. 04. 115. 40
110. 04. 128. 40/50
110. 04. 135. 40/50
120. 04. 098. 32
120. 04. 115. 40
120. 04. 128. 40/50
130. 04. 115. 40
130. 04. 128. 40/50
150. 04. 115. 40
150. 04. 128. 40/50
160. 04. 108. 40
160. 04. 115. 40
160. 04. 125. 50
200. 04. 108. 40
200. 04. 115. 40
200. 04. 125. 50
210. 04. 115. 40
210. 04. 128. 40/50


Тип фрезы: 02
Тип фрезы: 02
Тип фрезы: 02
Тип фрезы: 02


Вариант 2. Евровагонка «Американка», толщ. 30…40 мм, шир. 90…140 мм

Вариант 2. Евровагонка «Американка», толщ. 30…40 мм, шир. 90…140 мм

Производство с помощью 4-хножевых фрез

Тип фрезы

00.040.04

Шпинель: левый, правый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 43 138
04 115 32, 40 43 148
04 128/130* 32, 40, 50 43 161/163
04 135/145* 32, 40, 50 43 168/178
04 155/160* 32, 40, 50 43 188/193

Тип фрезы

00.040.04

Шпинель: левый, правый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 40 133
04 115 32, 40 40 143
04 128/130* 32, 40, 50 40 154/156
04 135/145* 32, 40, 50 40 163/173
04 155/160* 32, 40, 50 40 183/188

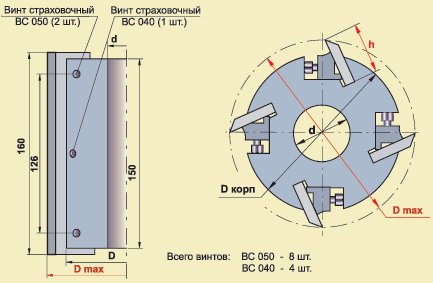

Тип фрезы

00.160.04

Шпинель: верхний

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 40 44 140
04 115 40 44 150
04 128/130* 40, 50 44 163/165
04 135/145* 40, 50, 60 44 170/180
04 160 50, 60 44 195
