Фрезы для производства штапика к окнам типа ОС и ОР из заготовки 20х100 мм на 5-тишпиндельном станке

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

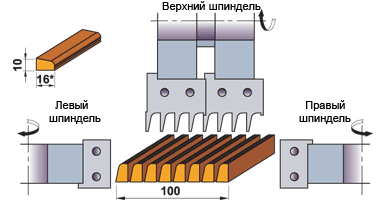

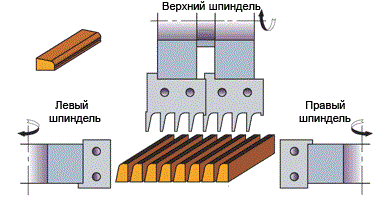

Штапики изготавливают с использованием 4-х шпинделей: верхний горизонтальный, 2 вертикальных боковых и 5-ый нижний горизонтальный в качестве фуганка.

Боковые фрезы обеспечивают использование части профиля 2-х верхних фрез серии 00.040, установленных через проставочное кольцо, т.е. позволяют варьировать число ручьев в зависимости от имеющейся заготовки.

Фрезы верхнего шпинделя образуют профиль штапиков , но не прорезают окончательно заготовку. Последний фуганочный шпиндель обеспечивает разделение штапиков на отдельные ручьи за счет снятия недорезанного слоя.

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Фрезы для производства штапика к окнам типа ОС и ОР из заготовки 20х100 мм на 5-тишпиндельном станке

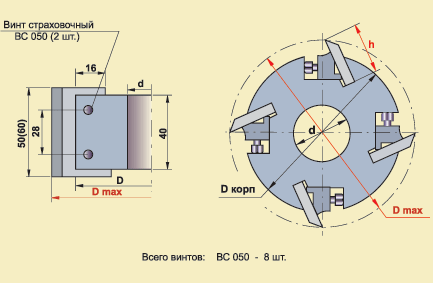

Тип фрезы

00.040.04

Шпиндель: левый, правый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 30 113
04 115 32, 40 30 123
04 128/130* 32, 40, 50 30 136/138
04 135/145* 32, 40, 50 30 143/153
04 155/160* 32, 40, 50 30 163/168

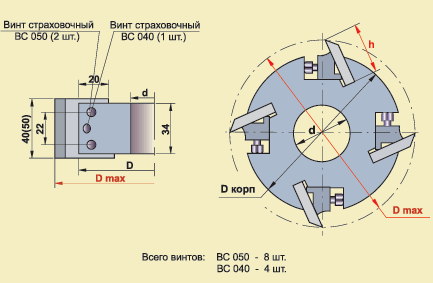

Тип фрезы

00.050.04

Шпиндель: левый, правый

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 30 120
04 115 32, 40 30 130
04 128/130* 32, 40, 50 30 143/145
04 135/145* 32, 40, 50 30 150/160
04 155/160* 32, 40, 50 30 170/175

Тип фрезы

00.040.04

Шпиндель: верхний

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 43 138
04 115 32, 40 43 148
04 128/130* 32, 40, 50 43 161/163
04 135/145* 32, 40, 50 43 168/178
04 155/160* 32, 40, 50 43 188/193


*2 разных корпуса соответствующих диаметров.
