Опорная поверхность с 2-мя вентиляционными пазами для 4-хшпиндельного станка

Фрезы для изготовления вентиляционного паза, продухи с 2-мя пазами.

Продухи обрабатываются на первом шпинделе 4-хстороннего станка. Вентиляционные пазы могут быть одинарными или двойными.

Ножи в корпусе не требуют регулировки.

Материал: сталь HSS

Твердость: 60 HRC

Толщина ножей: 8мм

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Фрезы для изготовления вентиляционного паза, продухи с 2-мя пазами.

Продухи обрабатываются на первом шпинделе 4-хстороннего станка. Вентиляционные пазы могут быть одинарными или двойными.

Ножи в корпусе не требуют регулировки.

Материал: сталь HSS

Твердость: 60 HRC

Толщина ножей: 8мм

Вариант 1 (изделия шириной до 100 мм)

Вариант 1 (изделия шириной до 100 мм)

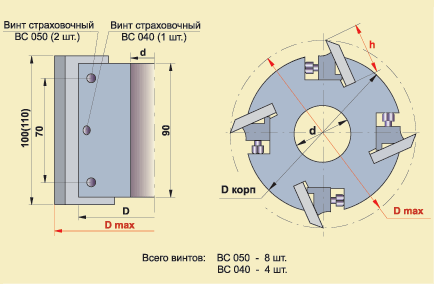

Тип фрезы

00.100.04
Макс. ширина ножей 110 мм

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 32 117
04 115 40 32 127
04 128/130* 40, 50, 60 32 140/142
04 135/145* 40, 50, 60 32 147/157
04 155/160* 50, 60 32 167/172

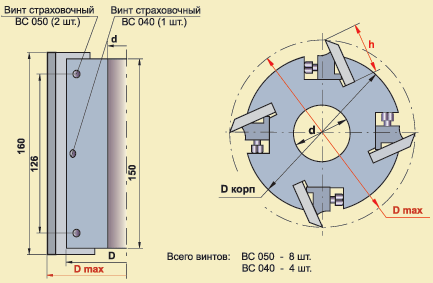

Тип фрезы

00.160.04
Макс. ширина ножей 160 мм

Тип фрезы: 00.160.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 40 32 117
04 115 40 32 124
04 128/130* 40, 50 32 140/142
04 135/145* 40, 50, 60 32 147/157
04 160 50, 60 32 172


Вариант 2 (изделия шириной до 120 мм)

Вариант 2 (изделия шириной до 120 мм)

Тип фрезы

00.160.04
Макс. ширина ножей 160 мм

Тип фрезы: 00.160.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 40 32 117
04 115 40 32 124
04 128/130* 40, 50 32 140/142
04 135/145* 40, 50, 60 32 147/157
04 160 50, 60 32 172


Вариант 3 (изделия шириной до 150 мм)

Вариант 3 (изделия шириной до 150 мм)

Тип фрезы

00.160.04
Макс. ширина ножей 160 мм

Тип фрезы: 00.160.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 40 32 117
04 115 40 32 124
04 128/130* 40, 50 32 140/142
04 135/145* 40, 50, 60 32 147/157
04 160 50, 60 32 172


Фрезерные корпуса (ножевые барабаны) под бланкетные ножи с рифлением, толщиной 8 мм

Корпуса серии 02 с насечками

Корпуса (головки) с насечками серии 02 предназначены для использования с профильными бланкетными ножами из стали HSS, толщиной 8мм с рифлением по тыльной стороне, которое является базой при установке ножа в корпусе.

Тип фрезы: 02

Макс. ширина ножей 110 мм, 160 мм

Тип фрезы: 02
Высота корпуса
H, мм
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
030. 04. 105. 32
030. 04. 115.
40
030. 04. 125. 40/50
034. 04. 105. 32
034. 04. 115. 32/40
034. 04. 135. 40/50
040. 04. 098. 32
040. 04. 105. 32
040. 04. 115. 32/40
040. 04. 135. 32/40
050. 04. 088. 30
050. 04. 098. 32
050. 04. 105. 32
050. 04. 115. 32/40
050. 04. 128. 40/50
050. 04. 135. 40/50
060. 04. 098. 32
060. 04. 105. 32
060. 04. 115. 32/40
060. 04. 125. 40/50
060. 04. 135. 40/50
090. 04. 098. 32
090. 04. 105. 32
090. 04. 115. 40
090. 04. 128. 40/50
110. 04. 108. 40
110. 04. 115. 40
110. 04. 128. 40/50
110. 04. 135. 40/50
120. 04. 098. 32
120. 04. 115. 40
120. 04. 128. 40/50
130. 04. 115. 40
130. 04. 128. 40/50
150. 04. 115. 40
150. 04. 128. 40/50
160. 04. 108. 40
160. 04. 115. 40
160. 04. 125. 50
200. 04. 108. 40
200. 04. 115. 40
200. 04. 125. 50
210. 04. 115. 40
210. 04. 128. 40/50


Тип фрезы: 02
Тип фрезы: 02
Тип фрезы: 02
Тип фрезы: 02

*2 разных корпуса соответствующих диаметров
