Фрезы для евровагонки «Софтлайн»

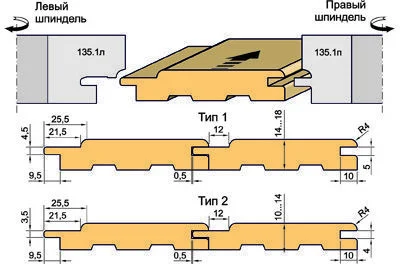

Вариант 1. Евровагонка «Софтлайн», «лицом вверх», шип слева

Евровагонка «Софтлайн» изготавливается с помощью 3-х насадных фрез. При этом получается качественно обработанная верхняя поверхность вместе с канавкой, а также регулируемый зазор в шиповом соединении за счет поднятия или опускания верхнего горизонтального шпинделя.

Тип 1. толщ. 14-18мм. Ножи для боковых 4-хножевых фрез

Тип 2. толщ. 10-14мм. Ножи для боковых 4-хножевых фрез

Вариант 2. Евровагонка «Софтлайн», «лицом вверх», шип справа

Тип 1. толщ. 14-18мм. Ножи для боковых 4-хножевых фрез

Тип 2. толщ. 10-14мм. Ножи для 4-хножевых фрез

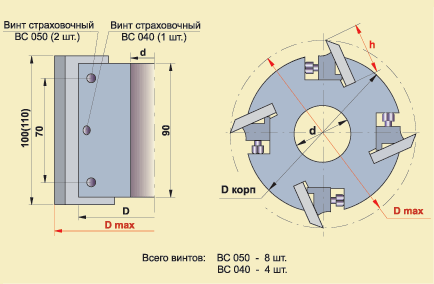

Тип фрезы	00.100.04
Число пазов для ножей Z, шт.	Наружный диаметр корпуса D, мм	Посадочный диаметр d, мм	Высота ножа h, мм	Макс. диаметр фрезы с ножами D max, мм
04	105	32, 40	35	123
04	115	40	35	133
04	128/130*	40, 50, 60	35	146/148
04	135/145*	40, 50, 60	35	153/163
04	155/160*	50, 60	35	173/178

*2 разных корпуса соответствующих диаметров.

Вариант 3. Евровагонка «Софтлайн», «лицом вверх», шип справа

Евровагонка «Софтлайн» изготавливается с помощью 3-х насадных фрез. При этом получает качественно обработанная верхняя поверхность вместе с канавкой, а также регулируемый зазор в шиповом соединении, за счет расположения шипа с левой стороны исключается возможный «непрострог» на лицевой стороне.

Тип 1. толщ. 14-18мм. Ножи для боковых 4-хножевых фрез

Тип 2. толщ. 10-14мм. Ножи для 4-хножевых фрез

Тип фрезы	00.100.04
Число пазов для ножей Z, шт.	Наружный диаметр корпуса D, мм	Посадочный диаметр d, мм	Высота ножа h, мм	Макс. диаметр фрезы с ножами D max, мм
04	105	32, 40	35	123
04	115	40	35	133
04	128/130*	40, 50, 60	35	146/148
04	135/145*	40, 50, 60	35	153/163
04	155/160*	50, 60	35	173/178

*2 разных корпуса соответствующих диаметров.

Вариант 4. Евровагонка «Софтлайн», «лицом вниз», шип слева

Евровагонка «Софтлайн» изготавливается с помощью 3-х насадных фрез. При этом получает качественно обработанная верхняя поверхность вместе с канавкой, а также регулируемый зазор в шиповом соединении, за счет расположения шипа с левой стороны исключается возможный «непрострог» на лицевой стороне.

Тип 1. толщ. 14-18мм. Ножи для боковых 4-хножевых фрез

Тип 2. толщ. 10-14мм. Ножи для 4-хножевых фрез

Тип фрезы	00.100.04
Число пазов для ножей Z, шт.	Наружный диаметр корпуса D, мм	Посадочный диаметр d, мм	Высота ножа h, мм	Макс. диаметр фрезы с ножами D max, мм
04	105	32, 40	35	123
04	115	40	35	133
04	128/130*	40, 50, 60	35	146/148
04	135/145*	40, 50, 60	35	153/163
04	155/160*	50, 60	35	173/178

*2 разных корпуса соответствующих диаметров.

Фрезерные корпуса (ножевые барабаны) под бланкетные ножи с рифлением, толщиной 8 мм

Корпуса серии 02 с насечками

Корпуса (головки) с насечками серии 02 предназначены для использования с профильными бланкетными ножами из стали HSS, толщиной 8мм с рифлением по тыльной стороне, которое является базой при установке ножа в корпусе.

Тип фрезы: 02 Шпиндель: левый/правый
Высота корпуса H, мм	Число пазов для ножей Z, шт.	Наружный диаметр корпуса D, мм	Посадочный диаметр d, мм
030.	04.	105.	32
030.	04.	115.	40
030.	04.	125.	40/50
034.	04.	105.	32
034.	04.	115.	32/40
034.	04.	135.	40/50
040.	04.	098.	32
040.	04.	105.	32
040.	04.	115.	32/40
040.	04.	135.	32/40
050.	04.	088.	30
050.	04.	098.	32
050.	04.	105.	32
050.	04.	115.	32/40
050.	04.	128.	40/50
050.	04.	135.	40/50
060.	04.	098.	32
060.	04.	105.	32
060.	04.	115.	32/40
060.	04.	125.	40/50
060.	04.	135.	40/50
090.	04.	098.	32
090.	04.	105.	32
090.	04.	115.	40
090.	04.	128.	40/50
110.	04.	108.	40
110.	04.	115.	40
110.	04.	128.	40/50
110.	04.	135.	40/50
120.	04.	098.	32
120.	04.	115.	40
120.	04.	128.	40/50
130.	04.	115.	40
130.	04.	128.	40/50
150.	04.	115.	40
150.	04.	128.	40/50
160.	04.	108.	40
160.	04.	115.	40
160.	04.	125.	50
200.	04.	108.	40
200.	04.	115.	40
200.	04.	125.	50
210.	04.	115.	40
210.	04.	128.	40/50
