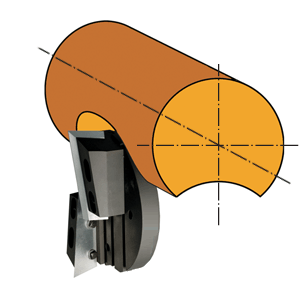

Фрезы для прорезания замковых пазов для оцилиндрованных бревен. Тип 82

Фрезы предназначены для сплошного выфрезеровывания (высверливания) замкового паза в бревне.

  • Здесь представлено типовое решение, для заказа фрезы либо ножей по вашим чертежам обратитесь в офис компании.

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Фрезы предназначены для сплошного выфрезеровывания (высверливания) замкового паза в бревне.

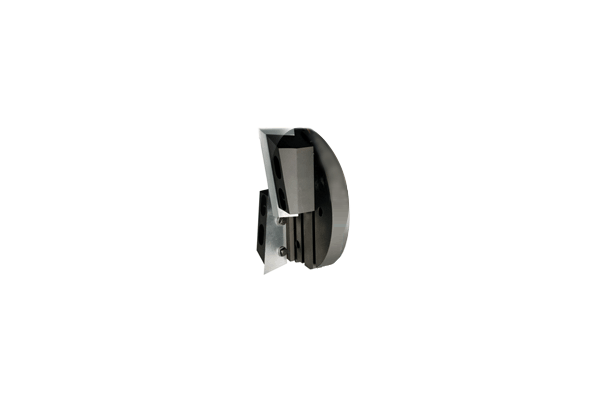

Конструкция фрезы для прорезания замковых пазов в оцилиндрованных бревнах представляет собой тарельчатый корпус с пазами, по которым перемещаются 2 кассеты с установленными на них специальными режущими ножами.

Взаимное перемещение кассет обеспечивает плавную настройку окружного диаметра в пределах 20-22мм. Конструкция корпуса и кассет обеспечивает хороший отвод стружки без пакетирования, наилучшую геометрию фрезы и низкие силы резания. Потребляемая мощность на шпинделе – не более 7 квт.

Каждая фрезерная группа и ножи к ней рассчитана на диапазон диаметров бревна 20мм.

Изготавливаются следующие фрезерные группы на диаметры: 160-180мм, 180-200мм, 200-220мм и 220-240мм..

Весь комплект ножей одновременно перетачивается по плоскости на магнитной плите плоскошлифовального станка и имеет ресурс до 20 переточек.

Для точной установки ножей и кассет в корпусе, ликвидации осевого и радиального биения режущих кромок, а также регулировки конкретного диаметра в комплект фрезы входит специальное установочное приспособление.

Возможно изготовление фрез для других кинематических схем обработки, а также специальных переходных устройств для различных типов крепления.

Фрезы для прорезания замковых пазов для оцилиндрованных бревен. Тип 82
Фрезы для прорезания замковых пазов для оцилиндрованных бревен. Тип 82


D бревна, мм

№ фрезерной группы

D пос., мм

№ комплекта запасных ножей

160 - 180 ФГ.82.160-180 40
82.02.160-180
180 - 200 ФГ.82.180-200 40
82.02.180-200
200 - 220 ФГ.82.200-220 40 82.02.200-220
220 - 240 ФГ.82.220-240 50 82.02.220-240
