Фрезы для производства евровагонки «Волна»

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Евровагонка «Волна» изготавливается с помощью 3-х фрез. При этом получает качественно обработанная верхняя поверхность вместе с канавкой, а также регулируемый зазор в шиповом соединении, за счет поднятия или опускания верхнего горизонтального шпинделя.

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Евровагонка «Волна», толщ. 14…18 мм, шир. 115 мм3

Евровагонка «Волна», толщ. 14…18 мм, шир. 115 мм3

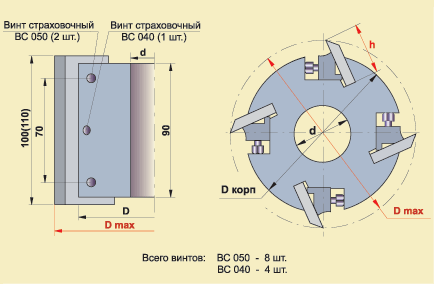

Производство с помощью 4-хножевых фрез

Тип фрезы

00.040.04

Шпинель: левый, правый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 40 133
04 115 32, 40 40 143
04 128/130* 32, 40, 50 40 154/156
04 135/145* 32, 40, 50 40 163/173
04 155/160* 32, 40, 50 40 183/188

Тип фрезы

00.050.04

Шпинель: левый, правый

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 35 130
04 115 32, 40 35 140
04 128/130* 32, 40, 50 35 153/155
04 135/145* 32, 40, 50 35 160/170
04 155/160* 32, 40, 50 35 180/185

Тип фрезы

00.100.04

Шпинель: верхний

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 42 137
04 115 40 42 147
04 128/130* 40, 50, 60 42 160/162
04 135/145* 40, 50, 60 42 167/177
04 155/160* 50, 60 42 187/192

Тип фрезы

00.100.04

Шпинель: верхний

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 35 123
04 115 40 35 133
04 128/130* 40, 50, 60 35 146/148
04 135/145* 40, 50, 60 35 153/163
04 155/160* 50, 60 35 173/178

*2 разных корпуса соответствующих диаметров.


Производство с помощью 6-ти ножевых фрез

Тип фрезы

00.040.06

Шпинель: левый, правый

Тип фрезы: 00.040.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 135 32, 40, 50 40 163
06 145 32, 40, 50 40 173
06 155 32, 40, 50 40 183

Тип фрезы

00.050.06

Шпинель: левый, правый

Тип фрезы: 00.050.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 130 32, 40, 50
35 160

Тип фрезы

00.100.06

Шпинель: верхний

Тип фрезы: 00.100.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 130 50 42 164

Тип фрезы

00.100.06

Шпинель: верхний

Тип фрезы: 00.100.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 130 50 35 150

*2 разных корпуса соответствующих диаметров.
