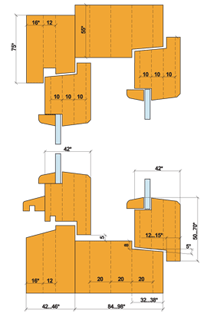

Комплект фрез для производства оконных блоков типа ОР-2

Оконный блок с раздельными створками аналогичен ОР-1, но имеет двухпрофильную внешнюю коробку.

Комплект 30.04 состоит из 16 фрезерных групп.

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Комплект фрез для производства оконных блоков типа ОР-2Оконный блок с раздельными створками аналогичен ОР-1, но имеет двухпрофильную внешнюю коробку.

Комплект 30.04 состоит из 16 фрезерных групп.


Створка. Внутренний профиль

Фрезерная группа: 30.01.01

Запасные ножи: 00.050.04.055


Створка. Внутренний профиль

Створка. Расшиповка вертикальных стоек

Фрезерная группа: 30.01.02

Запасные ножи: 00.010.04.300.04, 00.010.04.300.03, 00.010.04.300.01


Створка. Расшиповка вертикальных стоек


Створка. Расшиповка нижней и верхней деталей

Фрезерная группа: 30.01.03

Запасные ножи: 00.010.04.300.02, 00.010.04.300.01


Створка. Расшиповка нижней и верхней деталей


Створка. Обработка капельного паза в нижней части и в водосливном бруске

Фрезерная группа: 30.01.05

Запасные ножи: 00.020.04.500.15.2


Створка. Обработка капельного паза в нижней части и в водосливном бруске


Створка. Профиль водосливного бруска

Фрезерная группа: 30.01.06

Запасные ножи: 00.050.04.314


Створка. Профиль водосливного бруска


Обработка штапика

Фрезерная группа: 30.01.16

Запасные ножи: 00.040.04.209.4


Обработка штапика


Створка. Наружный профиль. Коробка внутренняя. Основной профиль и профиль внутреннего импоста

Фрезерная группа: 30.03.01

Запасные ножи: 00.050.04.013.5


Створка. Наружный профиль. Коробка внутренняя. Основной профиль и профиль внутреннего импоста


Коробка наружная. Основной профиль и профиль импоста

Фрезерная группа: 30.03.02

Запасные ножи: 00.040.140


Коробка наружная. Основной профиль и профиль импоста


Коробка наружная. Рашиповка вертикальных стоек. Обработка торцев наружного импоста

Фрезерная группа: 30.03.03

Запасные ножи: 00.020.04.300.14, 00.020.04.300.01


Коробка наружная. Рашиповка вертикальных стоек. Обработка торцев наружного импоста


Коробка наружная. Расшиповка горизонтальных деталей

Фрезерная группа: 30.03.05

Запасные ножи: 00.012.04.300.01


Коробка наружная. Расшиповка горизонтальных деталей


Коробка внутренняя. Расшиповка вертикальных стоек

Фрезерная группа: 30.03.07

Запасные ножи: 00.020.04.300.14, 00.020.04.300.04, 00.020.04.300.04


Коробка внутренняя. Расшиповка вертикальных стоек


Коробка внутренняя. Расшиповка горизонтальных деталей

Фрезерная группа: 30.03.08

Запасные ножи: 00.020.04.300.15, 00.020.04.300.04


Коробка внутренняя. Расшиповка горизонтальных деталей


Коробка внутренняя. Обработка торцев внутреннего импоста

Фрезерная группа 30.03.09 состоит только из проставочных колец. Собирается из фрез, Входящих в группы 30.03.07 и 30.03.08.


Коробка внутренняя. Обработка торцев внутреннего импоста


Коробка наружная. Профиль нижней горизонтальной детали

Фрезерная группа: 30.04.01

Запасные ножи: 00.050.04.013.15


Коробка наружная. Профиль нижней горизонтальной детали


Коробка наружная. Расшиповка низа вертикальных стоек

Фрезерная группа: 30.04.02

Запасные ножи: 00.020.04.304.2.2, 00.020.04.300.01


Коробка наружная. Расшиповка низа вертикальных стоек


Коробка наружная. Обработка нижнего торца внешнего импоста

Фрезерная группа: 30.04.03

Запасные ножи: 00.050.04.013.15, 00.020.14.304.3.2


Коробка наружная. Обработка нижнего торца внешнего импоста
