Фрезы для производства штапика к евроокнам (под стеклопакеты произвольной ширины)

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Фрезы для производства штапика к евроокнам (под стеклопакеты произвольной ширины)

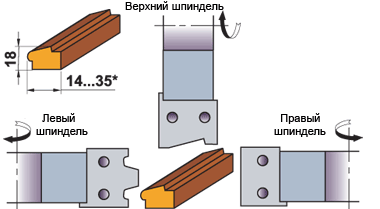

Вариант 1: производство на 4-хстороннем станке

Тип фрезы

00.040.04

Шпиндель: левый

Тип фрезы: 00.040.04

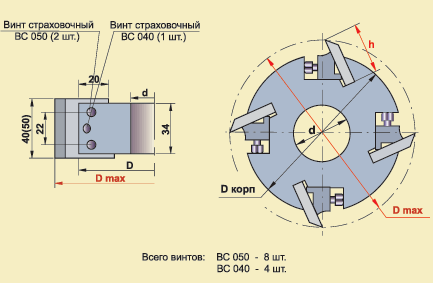

Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 40 133
04 115 32, 40 40 143
04 128/130* 32, 40, 50 40 154/156
04 135/145* 32, 40, 50 40 163/173
04 155/160* 32, 40, 50 40 183/188

Тип фрезы

00.040.04

Шпиндель: правый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 30 113
04 115 32, 40 30 123
04 128/130* 32, 40, 50 30 136/138
04 135/145* 32, 40, 50 30 143/153
04 155/160* 32, 40, 50 30 163/168

Тип фрезы

00.040.04

Шпиндель: верхний

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 40 133
04 115 32, 40 40 143
04 128/130* 32, 40, 50 40 154/156
04 135/145* 32, 40, 50 40 163/173
04 155/160* 32, 40, 50 40 183/188


*2 разных корпуса соответствующих диаметров.


Вариант 2: производство на фрезерном станке

Производство штапика осуществляется за 2 перехода из калиброванной прямоугольной заготовки. В начале обрабатывается передняя часть штапика, а затем верхняя с пазом под силиконовое уплотнение.

Комплект ножей имеет возможность работать как на левом шпинделе 4-хстороннего станка, так и на правом, т.е. шпинделе классического фрезерного станка.

Тип фрезы

00.040.04

Шпиндель: левый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 40 133
04 115 32, 40 40 143
04 128/130* 32, 40, 50 40 154/156
04 135/145* 32, 40, 50 40 163/173
04 155/160* 32, 40, 50 40 183/188


*2 разных корпуса соответствующих диаметров.
