Фрезы для производства поручней (перил)

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Поручни (перила) изготовляются с применением различных профильных ножей.

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

На все шпинделя можно устанавливать 6-тиножевые фрезы.

Фрезы для производства фасонных наличников

Поручень. Вариант 1.

Поручень. Вариант 1.

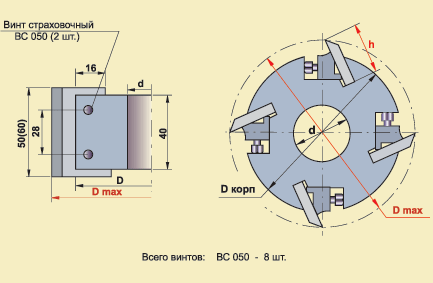

Тип фрезы

00.050.04

Шпиндель: левый, правый

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 40 140
04 115 32, 40 40 150
04 128/130* 32, 40, 50 40 163/165
04 135/145* 32, 40, 50 40 170/180
04 155/160* 32, 40, 50 40 190/195

Тип фрезы

00.100.04

Шпиндель: верхний

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 35 123
04 115 40 35 133
04 128/130* 40, 50, 60 35 146/148
04 135/145* 40, 50, 60 35 153/163
04 155/160* 50, 60 35 173/178

*2 разных корпуса соответствующих диаметров.

Поручень. Вариант 2.

Поручень. Вариант 2.


Тип фрезы

00.050.04

Шпиндель: левый, правый

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 40 140
04 115 32, 40 40 150
04 128/130* 32, 40, 50 40 163/165
04 135/145* 32, 40, 50 40 170/180
04 155/160* 32, 40, 50 40 190/195

Тип фрезы

00.100.04

Шпиндель: верхний

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 42 137
04 115 40 42 147
04 128/130* 40, 50, 60 42 160/162
04 135/145* 40, 50, 60 42 167/177
04 155/160* 50, 60 42 187/192


*2 разных корпуса соответствующих диаметров.

Поручень. Вариант 3.

Поручень. Вариант 3.


Тип фрезы

00.050.04

Шпиндель: левый, правый

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 40 140
04 115 32, 40 40 150
04 128/130* 32, 40, 50 40 163/165
04 135/145* 32, 40, 50 40 170/180
04 155/160* 32, 40, 50 40 190/195

Тип фрезы

00.100.04

Шпиндель: верхний

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 42 137
04 115 40 42 147
04 128/130* 40, 50, 60 42 160/162
04 135/145* 40, 50, 60 42 167/177
04 155/160* 50, 60 42 187/192


*2 разных корпуса соответствующих диаметров.

Поручень. Вариант 4.

Поручень. Вариант 4.


Тип фрезы

00.050.04

Шпиндель: левый, правый

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 45 150
04 115 32, 40 45 160
04 128/130* 32, 40, 50 45 173/175
04 135/145* 32, 40, 50 45 180/190
04 155/160* 32, 40, 50 45 200/205

Тип фрезы

00.050.04

Шпиндель: верхний

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 35 130
04 115 32, 40 35 140
04 128/130* 32, 40, 50 35 153/155
04 135/145* 32, 40, 50 35 160/170
04 155/160* 32, 40, 50 35 180/185


*2 разных корпуса соответствующих диаметров.

Поручень. Вариант 5.

Поручень. Вариант 5.


Тип фрезы

00.050.04

Шпиндель: левый, правый

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 45 150
04 115 32, 40 45 160
04 128/130* 32, 40, 50 45 173/175
04 135/145* 32, 40, 50 45 180/190
04 155/160* 32, 40, 50 45 200/205

Тип фрезы

00.100.04

Шпиндель: верхний

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 42 137
04 115 40 42 147
04 128/130* 40, 50, 60 42 160/162
04 135/145* 40, 50, 60 42 167/177
04 155/160* 50, 60 42 187/192


*2 разных корпуса соответствующих диаметров.

Поручень. Вариант 6.

Поручень. Вариант 6.


Тип фрезы

00.100.04

Шпиндель: левый, правый

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 42 137
04 115 40 42 147
04 128/130* 40, 50, 60 42 160/162
04 135/145* 40, 50, 60 42 167/177
04 155/160* 50, 60 42 187/192

Тип фрезы

00.050.04

Шпиндель: верхний

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 35 130
04 115 32, 40 35 140
04 128/130* 32, 40, 50 35 153/155
04 135/145* 32, 40, 50 35 160/170
04 155/160* 32, 40, 50 35 180/185


*2 разных корпуса соответствующих диаметров.

Поручень. Вариант 7.

Поручень. Вариант 7.


Тип фрезы

00.100.04

Шпиндель: левый, правый

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 42 137
04 115 40 42 147
04 128/130* 40, 50, 60 42 160/162
04 135/145* 40, 50, 60 42 167/177
04 155/160* 50, 60 42 187/192

Тип фрезы

00.050.04

Шпиндель: верхний

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 35 130
04 115 32, 40 35 140
04 128/130* 32, 40, 50 35 153/155
04 135/145* 32, 40, 50 35 160/170
04 155/160* 32, 40, 50 35 180/185


*2 разных корпуса соответствующих диаметров.

Поручень. Вариант 8.

Поручень. Вариант 8.


Тип фрезы

00.100.04

Шпиндель: левый, правый, верхний

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 42 137
04 115 40 42 147
04 128/130* 40, 50, 60 42 160/162
04 135/145* 40, 50, 60 42 167/177
04 155/160* 50, 60 42 187/192


*2 разных корпуса соответствующих диаметров.

Поручень. Вариант 9.

Поручень. Вариант 9.


Тип фрезы

00.100.04

Шпиндель: верхний

Число ножей во фрезе верхнего шпинделя: 4

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 42 137
04 115 40 42 147
04 128/130* 40, 50, 60 42 160/162
04 135/145* 40, 50, 60 42 167/177
04 155/160* 50, 60 42 187/192

Тип фрезы

00.100.04

Шпиндель: верхний

Число ножей во фрезе верхнего шпинделя: 4

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 35 123
04 115 40 35 133
04 128/130* 40, 50, 60 35 146/148
04 135/145* 40, 50, 60 35 153/163
04 155/160* 50, 60 35 173/178


*2 разных корпуса соответствующих диаметров.
