Фрезы для производства плинтусов с углами 45 градусов

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Плинтус изготовляется с использованием 3-х шпинделей: верхний горизонтальный и 2 вертикальных боковых.

Боковые фрезы обеспечивают образование углов, а также позволяют использовать только часть профиля верхнего ножа, т.е. варьировать ширину плинтуса в зависимости от имеющейся заготовки.

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Фрезы для производства плинтусов с углами 45 градусов

Тип фрезы

00.040.04

Шпиндель: левый, правый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 43 138
04 115 32, 40 43 148
04 128/130* 32, 40, 50 43 161/163
04 135/145* 32, 40, 50 43 168/178
04 155/160* 32, 40, 50 43 188/193

Тип фрезы

00.050.04

Шпиндель: левый, правый

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 40 140
04 115 32, 40 40 150
04 128/130* 32, 40, 50 40 163/165
04 135/145* 32, 40, 50 40 170/180
04 155/160* 32, 40, 50 40 190/195


*2 разных корпуса соответствующих диаметров.


Верхний шпиндель

На верхний шпиндель можно устанавливать 4х- или 6-тиножевые фрезы

Вариант 1. Плинтус ширина 30-35 мм

Вариант 1. Плинтус ширина 30-35 мм


Вариант 2. Плинтус ширина 40-45 мм

Вариант 2. Плинтус ширина 40-45 мм


Вариант 3. Плинтус ширина 40-45 мм

Вариант 3. Плинтус ширина 40-45 мм


Вариант 4. Плинтус ширина 40-45 мм

Вариант 4. Плинтус ширина 40-45 мм


Вариант 5. Плинтус ширина 40-45 мм

Вариант 5. Плинтус ширина 40-45 мм


Вариант 6. Плинтус ширина 52-58 мм

Вариант 6. Плинтус ширина 52-58 мм


Вариант 7. Плинтус ширина 50-55 мм

Вариант 7. Плинтус ширина 50-55 мм


Вариант 8. Плинтус ширина 56 мм

Вариант 8. Плинтус ширина 56 мм

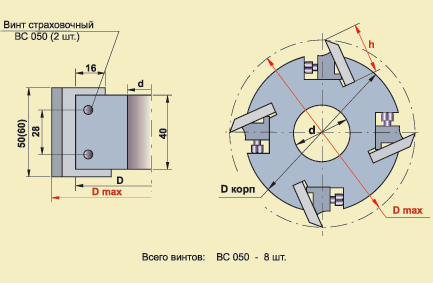

Тип фрезы

00.050.04

Число ножей во фрезе верхнего шпинделя: 4

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 35 130
04 115 32, 40 35 140
04 128/130* 32, 40, 50 35 153/155
04 135/145* 32, 40, 50 35 160/170
04 155/160* 32, 40, 50 35 180/185

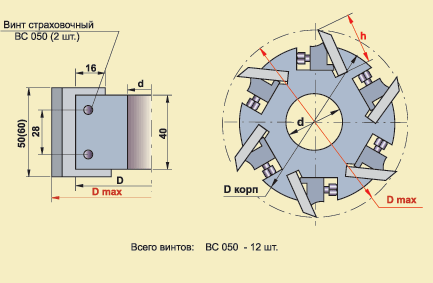

Тип фрезы

00.050.06

Число ножей во фрезе верхнего шпинделя: 6

Тип фрезы: 00.050.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 130 32, 40, 50 35 160


*2 разных корпуса соответствующих диаметров.
