Фрезы пазовальные регулируемые для зарезки замковых пазов в профилированном брусе для чашкорезных станков

Фрезы и кольца изготавливаются с пос. диаметрами 40 и 50мм и поставляются с установленными пластинами и набором колец на ширину требуемых пазов. Возможно изготовление посадок с пазами под шпонку.

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Чашкорезные станки «KRUSI», «EURO BLOX», «QUADRO», «Брус-4» и др. могут быть оснащены универсальными комплектами фрез разной ширины и диаметров для зарезания 2-х или 4-х сторонних замковых пазов на профильном брусе.

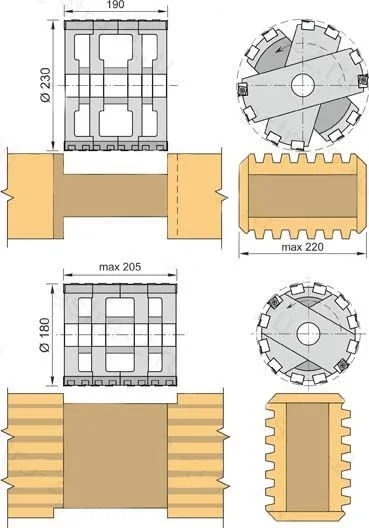

На каждый шпиндель устанавливаются от 2 и более фрез специальной конструкции через проставочные кольца различной толщины, чем достигается требуемая настройка ширины зарезаемого паза. Для пазов шириной 52—103мм достаточно использовать 2 фрезы шириной 52мм на одном шпинделе, а для пазов шириной 103-205мм необходимо уже 3-4 таких фрезы, что позволяет производить 4-х сторонние замки на брусе шириной до 220мм.

Для зарезки основных пазов (верхнего и нижнего) глубиной до 70мм применяются фрезы диаметром 230 мм. Для изготовления боковых пазов (ветрового замка) на сторонах бруса применяются фрезы диаметром 180 мм. Для более широкого бруса могут применяться фрезы больших диаметров. Для узких пазов шириной 26-51мм применяются 2 фрезы шириной 26мм.

Каждая фреза состоит из стального корпуса, на котором закреплена кассета с 2-3 сменными твердосплавными 4-гранными поворотными пластинками, установленными в шахматном порядке и с дополнительным углом наклона режущей кромки. Такая геометрия режущей части значительно снижает силы и мощность резания. Во всех кассетах использованы квадратные пластины размером 14х14х2мм.

При конструировании фрез особое внимание было уделено весу фрез, т.к. чашкорезные станки такого типа имеют ограничения по весу фрез, устанавливаемых на шпинделе. В отличие от большинства производителей решающих эту проблему за счет использования алюминиевых сплавов, данные фрезы изготовлены из прочных легированных сталей, но масса 4-х фрез с D = 230 мм не превышает 10,5 кг, что удовлетворяет паспортным данным большинства вышеперечисленных станков.

Фрезы и кольца изготавливаются с пос. диаметрами 40 и 50мм и поставляются с установленными пластинами и набором колец на ширину требуемых пазов. Возможно изготовление посадок с пазами под шпонку.


Фрезы пазовальные регулируемые для зарезки замковых пазов в профилированном брусе для чашкорезных станков
Фрезы пазовальные регулируемые для зарезки замковых пазов в профилированном брусе для чашкорезных станков
Фрезы пазовальные регулируемые для зарезки замковых пазов в профилированном брусе для чашкорезных станков
Фрезы пазовальные регулируемые для зарезки замковых пазов в профилированном брусе для чашкорезных станков

Фрезы пазовальные регулируемые для зарезки замковых пазов в профилированном брусе для чашкорезных станков
Фрезы пазовальные регулируемые для зарезки замковых пазов в профилированном брусе для чашкорезных станков


Ширина паза, мм

№ Комплекта

Наружный диаметр фрез, мм

Посадочный диаметр фрез, мм

Кол-во ТС пластин, шт.

2 фрезы на 1 шпиндель
26-51
ФП.026.02.180.40
180
40 (50)
12
26-51
ФП.026.02.230.40
230
40 (50)
12
52-103
ФП.052.02.180.40
180
40 (50)
20
52-103
ФП.052.02.230.40
230
40 (50)
20
52-103
ФП.052.02.270.40
270
40 (50)
20
3 фрезы на 1 шпиндель
52-154
ФП.052.03.180.40
180
40 (50)
28
52-154
ФП.052.03.230.40
230
40 (50)
28
52-154
ФП.052.03.270.40
270
40 (50)
28
4 фрезы на 1 шпиндель
52-205
ФП.052.04.180.40
180
40 (50)
36
52-205
ФП.052.04.230.40
230
40 (50)
36
52-205
ФП.052.04.270.40
270
40 (50)
36
