Фрезы для решетчатых полов, настилов (в т.ч. банных полоков, полков), а также специальных мебельных деталей

Ножи в корпусе не требуют регулировки.

Материал: сталь HSS

Твердость: 60 HRC

Толщина ножей: 8мм

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Решетчатый настил и решетчатый пол состоит из палубной доски с радиусными фасками. Фаски обрабатываются как на верхней поверхности, так и на верхней и нижней поверхности одновременно. Для производства нижеуказанных досок используются боковые шпинделя.

Ножи в корпусе не требуют регулировки.

Материал: сталь HSS

Твердость: 60 HRC

Толщина ножей: 8мм

Вариант 1. Палубная доска (толщина 40...45 мм.)

Вариант 1. Палубная доска (толщина 40...45 мм.)


Вариант 2. Доска для специальных мебельных деталей (реверсивные ножи)

Н-17мм R3, Н-18мм R3, Н-20мм R3, R6, Н-22мм R3, R6

Вариант 2. Доска для специальных мебельных деталей (реверсивные ножи)


Вариант 3. Доска для решетчатых полов и банных полоков

Н-26мм R3, R6; Н-29мм R3, R6; Н-30мм R3, R6; Н-35мм R3, R6; Н-40мм R3, R6

Вариант 3. Доска для решетчатых полов и банных полоков


Фрезерные корпуса (ножевые барабаны) под бланкетные ножи с рифлением, толщиной 8 мм

Корпуса серии 02 с насечками

Корпуса (головки) с насечками серии 02 предназначены для использования с профильными бланкетными ножами из стали HSS, толщиной 8мм с рифлением по тыльной стороне, которое является базой при установке ножа в корпусе.

Тип фрезы: 02

Шпиндель: левый, правый

Тип фрезы: 02
Высота корпуса
H, мм
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
030. 04. 105. 32
030. 04. 115.
40
030. 04. 125. 40/50
034. 04. 105. 32
034. 04. 115. 32/40
034. 04. 135. 40/50
040. 04. 098. 32
040. 04. 105. 32
040. 04. 115. 32/40
040. 04. 135. 32/40
050. 04. 088. 30
050. 04. 098. 32
050. 04. 105. 32
050. 04. 115. 32/40
050. 04. 128. 40/50
050. 04. 135. 40/50
060. 04. 098. 32
060. 04. 105. 32
060. 04. 115. 32/40
060. 04. 125. 40/50
060. 04. 135. 40/50
090. 04. 098. 32
090. 04. 105. 32
090. 04. 115. 40
090. 04. 128. 40/50
110. 04. 108. 40
110. 04. 115. 40
110. 04. 128. 40/50
110. 04. 135. 40/50
120. 04. 098. 32
120. 04. 115. 40
120. 04. 128. 40/50
130. 04. 115. 40
130. 04. 128. 40/50
150. 04. 115. 40
150. 04. 128. 40/50
160. 04. 108. 40
160. 04. 115. 40
160. 04. 125. 50
200. 04. 108. 40
200. 04. 115. 40
200. 04. 125. 50
210. 04. 115. 40
210. 04. 128. 40/50


Тип фрезы: 02
Тип фрезы: 02
Тип фрезы: 02
Тип фрезы: 02


Вариант 2. Паркетная доска, толщина 14...18 мм.

Ножи с маркировкой HSS изготовлены из быстрорежущей стали толщиной 8 мм.

Вариант 2. Паркетная доска, толщина 14...18 мм.

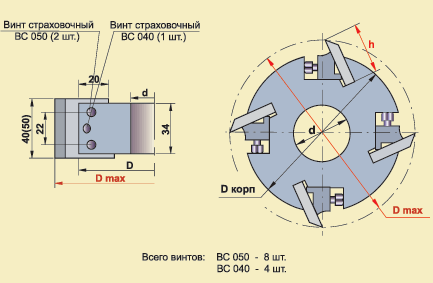

Тип фрезы

00.040.04

Шпиндель: левый/ правый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 43 138
04 115 32, 40 43 148
04 128/130* 32, 40, 50 43 161/163
04 135/145* 32, 40, 50 43 168/178
04 155/160* 32, 40, 50 43 188/193

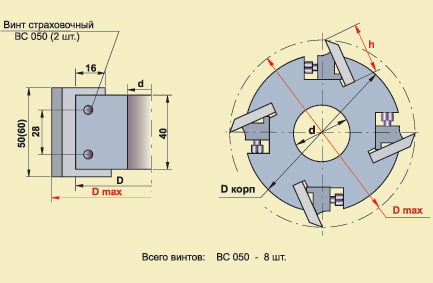

Тип фрезы

00.050.04

Шпиндель: правый (фрезер)

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 37 134
04 115 32, 40 37 144
04 128/130* 32, 40, 50 37 157/159
04 135/145* 32, 40, 50 37 164/174
04 155/160* 32, 40, 50 37 184/189


*2 разных корпуса соответствующих диаметров


Фрезерные корпуса (ножевые барабаны) под бланкетные ножи с рифлением, толщиной 8 мм

Корпуса серии 02 с насечками

Корпуса (головки) с насечками серии 02 предназначены для использования с профильными бланкетными ножами из стали HSS, толщиной 8мм с рифлением по тыльной стороне, которое является базой при установке ножа в корпусе.

Тип фрезы: 02

Шпиндель: левый, правый

Тип фрезы: 02
Высота корпуса
H, мм
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
030. 04. 105. 32
030. 04. 115.
40
030. 04. 125. 40/50
034. 04. 105. 32
034. 04. 115. 32/40
034. 04. 135. 40/50
040. 04. 098. 32
040. 04. 105. 32
040. 04. 115. 32/40
040. 04. 135. 32/40
050. 04. 088. 30
050. 04. 098. 32
050. 04. 105. 32
050. 04. 115. 32/40
050. 04. 128. 40/50
050. 04. 135. 40/50
060. 04. 098. 32
060. 04. 105. 32
060. 04. 115. 32/40
060. 04. 125. 40/50
060. 04. 135. 40/50
090. 04. 098. 32
090. 04. 105. 32
090. 04. 115. 40
090. 04. 128. 40/50
110. 04. 108. 40
110. 04. 115. 40
110. 04. 128. 40/50
110. 04. 135. 40/50
120. 04. 098. 32
120. 04. 115. 40
120. 04. 128. 40/50
130. 04. 115. 40
130. 04. 128. 40/50
150. 04. 115. 40
150. 04. 128. 40/50
160. 04. 108. 40
160. 04. 115. 40
160. 04. 125. 50
200. 04. 108. 40
200. 04. 115. 40
200. 04. 125. 50
210. 04. 115. 40
210. 04. 128. 40/50


Тип фрезы: 02
Тип фрезы: 02
Тип фрезы: 02
Тип фрезы: 02


Вариант 3. Паркетная доска, толщина 18...22 мм.

Вариант 3. Паркетная доска, толщина 18...22 мм.

Тип фрезы

00.040.04

Шпиндель: левый/ правый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 43 138
04 115 32, 40 43 148
04 128/130* 32, 40, 50 43 161/163
04 135/145* 32, 40, 50 43 168/178
04 155/160* 32, 40, 50 43 188/193


*2 разных корпуса соответствующих диаметров


Фрезерные корпуса (ножевые барабаны) под бланкетные ножи с рифлением, толщиной 8 мм

Корпуса серии 02 с насечками

Корпуса (головки) с насечками серии 02 предназначены для использования с профильными бланкетными ножами из стали HSS, толщиной 8мм с рифлением по тыльной стороне, которое является базой при установке ножа в корпусе.

Тип фрезы: 02

Шпиндель: левый/ правый

Тип фрезы: 02
Высота корпуса
H, мм
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
030. 04. 105. 32
030. 04. 115.
40
030. 04. 125. 40/50
034. 04. 105. 32
034. 04. 115. 32/40
034. 04. 135. 40/50
040. 04. 098. 32
040. 04. 105. 32
040. 04. 115. 32/40
040. 04. 135. 32/40
050. 04. 088. 30
050. 04. 098. 32
050. 04. 105. 32
050. 04. 115. 32/40
050. 04. 128. 40/50
050. 04. 135. 40/50
060. 04. 098. 32
060. 04. 105. 32
060. 04. 115. 32/40
060. 04. 125. 40/50
060. 04. 135. 40/50
090. 04. 098. 32
090. 04. 105. 32
090. 04. 115. 40
090. 04. 128. 40/50
110. 04. 108. 40
110. 04. 115. 40
110. 04. 128. 40/50
110. 04. 135. 40/50
120. 04. 098. 32
120. 04. 115. 40
120. 04. 128. 40/50
130. 04. 115. 40
130. 04. 128. 40/50
150. 04. 115. 40
150. 04. 128. 40/50
160. 04. 108. 40
160. 04. 115. 40
160. 04. 125. 50
200. 04. 108. 40
200. 04. 115. 40
200. 04. 125. 50
210. 04. 115. 40
210. 04. 128. 40/50


Тип фрезы: 02
Тип фрезы: 02
Тип фрезы: 02
Тип фрезы: 02

Вариант 4. Паркетная доска, толщина 25...32 мм.

Вариант 4. Паркетная доска, толщина 25...32 мм.

Тип фрезы

00.040.04

Шпиндель: левый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 40 133
04 115 32, 40 40 143
04 128/130* 32, 40, 50 40 154/156
04 135/145* 32, 40, 50 40 163/173
04 155/160* 32, 40, 50 40 183/188


Тип фрезы

00.040.04

Шпиндель: правый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 40 133
04 115 32, 40 40 143
04 128/130* 32, 40, 50 40 154/156
04 135/145* 32, 40, 50 40 163/173
04 155/160* 32, 40, 50 40 183/188


Тип фрезы

00.050.04

Шпиндель: левый

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 37 134
04 115 32, 40 37 144
04 128/130* 32, 40, 50 37 157/159
04 135/145* 32, 40, 50 37 164/174
04 155/160* 32, 40, 50 37 184/189


Тип фрезы

00.050.04

Шпиндель: правый

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 37 134
04 115 32, 40 37 144
04 128/130* 32, 40, 50 37 157/159
04 135/145* 32, 40, 50 37 164/174
04 155/160* 32, 40, 50 37 184/189


*2 разных корпуса соответствующих диаметров
