Комплект фрез для производства оконных блоков типа ОС-2

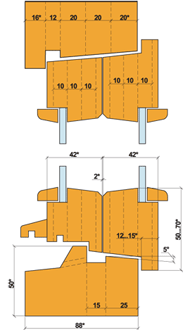

Оконный блок со спаренными створками имеет двухпрофильную коробку.

Комплект 30.02 состоит из 16 фрезерных групп.

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Комплект фрез для производства оконных блоков типа ОС-2Оконный блок со спаренными створками имеет двухпрофильную коробку.

Комплект 30.02 состоит из 16 фрезерных групп.

Створка. Внутренний профиль

Фрезерная группа: 30.01.01

Запасные ножи: 00.050.04.055


Створка. Внутренний профиль


Створка. Расшиповка вертикальных стоек

Фрезерная группа: 30.01.02

Запасные ножи: 00.010.04.300.04, 00.010.04.300.03, 00.010.04.300.01


Створка. Расшиповка вертикальных стоек


Створка. Расшиповка нижней и верхней деталей

Фрезерная группа: 30.01.03

Запасные ножи: 00.010.04.300.02, 00.010.04.300.01


Створка. Расшиповка нижней и верхней деталей


Створка спаренная. Наружный профиль. Коробка внутренняя. Основной профиль и профиль внутреннего импоста

Фрезерная группа: 30.01.04

Запасные ножи: 00.100.04.102


Створка спаренная. Наружный профиль. Коробка внутренняя. Основной профиль и профиль внутреннего импоста


Створка. Обработка капельного паза в нижней части и в водосливном бруске

Фрезерная группа: 30.01.05

Запасные ножи: 00.020.04.500.15.2


Створка. Обработка капельного паза в нижней части и в водосливном бруске


Створка. Профиль водосливного бруска

Фрезерная группа: 30.01.06

Запасные ножи: 00.050.04.314


Створка. Профиль водосливного бруска


Коробка. Основной профиль и профиль импоста

Фрезерная группа: 30.01.09

Запасные ножи: 00.100.04.103


Коробка. Основной профиль и профиль импоста


Коробка. Расшиповка вертикальных стоек

Фрезерная группа: 30.01.10

Запасные ножи: 00.020.04.300.15, 00.020.04.300.14, 00.020.04.300.01


Коробка. Расшиповка вертикальных стоек


Коробка. Расшиповка горизонтальных деталей

Фрезерная группа: 30.01.11

Запасные ножи: 00.020.04.300.13, 00.012.04.300.01


Коробка. Расшиповка горизонтальных деталей


Коробка. Основной профиль и профиль импоста

Фрезерная группа: 30.01.12

Состоит только из проставочных колец. Собирается из фрез, входящих в группы 30.01.10 и 30.01.11


Коробка. Основной профиль и профиль импоста


Обработка штапика

Фрезерная группа: 30.01.16

Запасные ножи: 00.040.04.209.4


Обработка штапика


Створка спаренная. Обработка нижней части внешней створки

Фрезерная группа: 30.02.01

Запасные ножи: 00.040.04.101.40


Створка спаренная. Обработка нижней части внешней створки


Коробка. Профиль нижней горизонтальной детали

Фрезерная группа: 30.02.02

Запасные ножи: 00.100.04.126


Коробка. Профиль нижней горизонтальной детали



Коробка. Обработка нижнего торца импоста

Фрезерная группа: 30.02.03

Запасные ножи: 00.026.04.302.3.8, 00.026.04.302.3.6, 00.026.04.302.3.4, 00.026.04.302.3.2


Коробка. Обработка нижнего торца импоста



Коробка. Расшиповка нижней горизонтальной детали

Фрезерная группа: 30.02.04

Запасные ножи: 00.015.04.302.04


Коробка. Расшиповка нижней горизонтальной детали



Коробка. Расшиповка низа вертикальных стоек

Используется фрезерная группа 30.02.03. Вместо фрезы 00.020.120 с ножами 00.020.04.302.3.4 устанавливается кольцо h=22,5 мм.


Коробка. Расшиповка низа вертикальных стоек
