Фрезы для сращивания заготовок древесины по длине на мини-шип без заплечиков (тип 1)

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики
  • Видео

Фрезы для сращивания могут перетачиваться многократно (до 20 раз) в соответствии с правилами заточки.

Для повышения стойкости инструмента до 3-х раз рекомендуется в процессе работы промывать ножи для снятия смолистых и древесных отложений.

Сращивание по длине применяется для соединений стандартным образом или когда зубчатая граница стыкуемых элементов расположена на лицевой поверхности готового изделия.

Фрезы мини-шип очень просты в обслуживании!

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм



Фрезы для сращивания заготовок древесины по длине на мини-шип без заплечиков (тип 1)

  • Разм. зуба: шаг 3,8 х 10 мм
  • под заказ - шаг 4 х 10 мм
  • под заказ - шаг 5 х 14 мм
  • под заказ - шаг 6,2 х 16 мм

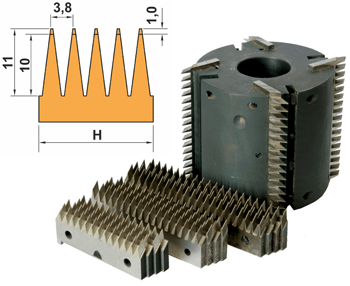

Вар. 1: фрезы для нарезания мини-шипа 3,8х10/11мм на станкe с торцовочным узлом

Комплект состоит из 4-х ножей с зубьями расположенными через шаг. Профиль шипа формируется только с применением торцовочной пилы. C возможностью регулировки плотности соединения.

Ножи с маркировкой HSS изготовлены из быстрорежущей стали толщиной 8мм.

Длина шипа 10мм, шаг шипа 3,8мм.


Вар. 1: фрезы для нарезания мини-шипа 3,8х10/11мм на станкe с торцовочным узлом


Вар. 2: фрезы для нарезания мини-шипа 3,8х10/10мм на станке без торцовочного узла (фрезере)

Комплект состоит из 4-х ножей с зубьями расположенными через шаг. Профиль шипа формируется только с применением торцовочной пилы. Без возможности регулировки плотности соединения.

Ножи с маркировкой HSS изготовлены из быстрорежущей стали толщиной 8мм.

Длина шипа 10мм, шаг шипа 3,8мм.


Вар. 2: фрезы для нарезания мини-шипа 3,8х10/10мм на станке без торцовочного узла (фрезере)

Макс. ширина изделия, мм: 60

Тип фрезы

00.060.04

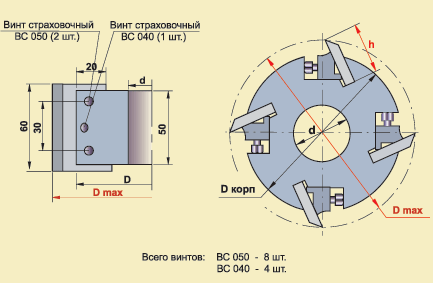

Тип фрезы: 00.060.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 128 40, 50 42 160

Макс. ширина изделия, мм: 100

Тип фрезы

00.100.04

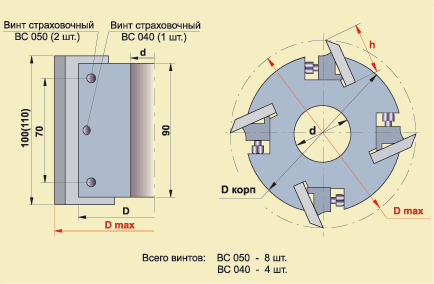

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 42 135
04 128 40, 50 42 160

Макс. ширина изделия, мм: 130

Тип фрезы

00.130.04

Тип фрезы: 00.130.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 100 32, 40 42 130
04 128 40, 50 42 160

Макс. ширина изделия, мм: 160

Тип фрезы

00.160.04

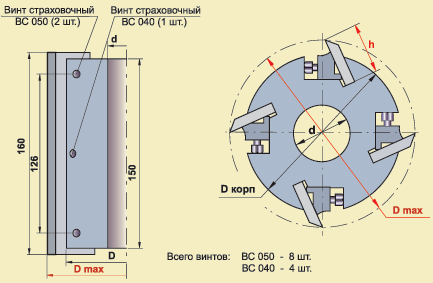

Тип фрезы: 00.160.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 128 40, 50 42 160

Макс. ширина изделия, мм: 200

Тип фрезы

00.200.04

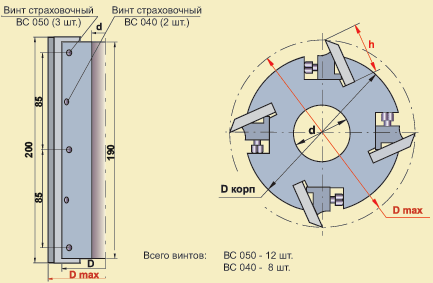

Тип фрезы: 00.200.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 128 40, 50 42 160

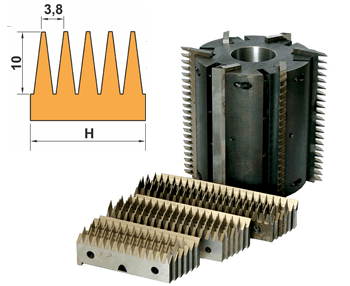

Вар. 3: фрезы для нарезания мини-шипа 3,8х10/10мм на станке без торцовочного узла (фрезере)

Комплект состоит из 4-х ножей с зубьями, расположенными через шаг, и 2-х прямых ножей для повышения точности и возможности регулировки плотности шипового соединения.

Для установки используются стандартные 6-тиножевые корпуса.

Длина шипа 10мм, шаг шипа 3,8мм.


Вар. 3: фрезы для нарезания мини-шипа 3,8х10/10мм на станке без торцовочного узла (фрезере)

Макс. ширина изделия, мм: 60

Тип фрезы

00.060.06

Тип фрезы: 00.060.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 130 32, 40, 50 45 160

Макс. ширина изделия, мм: 100

Тип фрезы

00.100.06

Тип фрезы: 00.100.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 130 50 46 172

Макс. ширина изделия, мм: 130

Тип фрезы

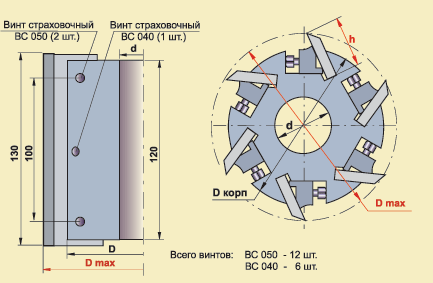

00.130.06

Тип фрезы: 00.130.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 130/135* 40, 50 30 140/145
06 145 40, 50 30 155

Макс. ширина изделия, мм: 160

Тип фрезы

00.160.06

Тип фрезы: 00.160.06
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
06 130 50 44 160

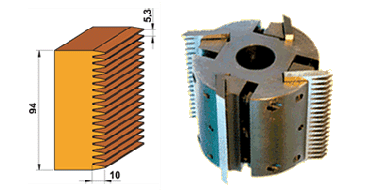

Вар. 4: Фреза для нарезания мини-шипа 5,3х10/10мм до 95мм на фрезере

Комплект состоит из 2-х ножей с зубьями, расположенными через шаг, и 2-х прямых ножей для повышения точности и возможности регулировки плотности шипового соединения.

Для установки используются стандартные 4-хножевые корпуса.

Длина шипа 10мм, шаг шипа 5,3мм.

Основное применение - сращивание дверных коробок.


Вар. 4: Фреза для нарезания мини-шипа 5,3х10/10мм до 95мм на фрезере

Макс. ширина изделия, мм: до 95

Тип фрезы

00.100.04

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 42 137
04 115 40 42 147
04 128/130* 40, 50, 60 42 160/162
04 135/145* 40, 50, 60 42 167/177
04 155/160* 50, 60 42 187/192


*2 разных корпуса соответствующих диаметров.
