Фрезы для производства евровагонки «Стандарт»

Ножи в корпусе не требуют регулировки.

Материал: сталь HSS

Твердость: 60 HRC

Толщина ножей: 8мм

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Евровагонка «Стандарт» изготавливается с помощью 3-х фрез. При этом получает качественно обработанная верхняя поверхность вместе с канавкой, а также регулируемый зазор в шиповом соединении, за счет поднятия или опускания верхнего горизонтального шпинделя.

Ножи в корпусе не требуют регулировки.

Материал: сталь HSS

Твердость: 60 HRC

Толщина ножей: 8мм

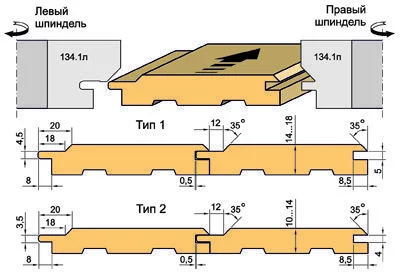

Вариант 1. Евровагонка «Стандарт», шир. 60...160 мм «лицом вверх»

Тип 1. толщ. 14-18мм. Ножи для боковых 4-хножевых фрез

Тип 2. толщ. 10-14мм. Ножи для боковых 4-хножевых фрез

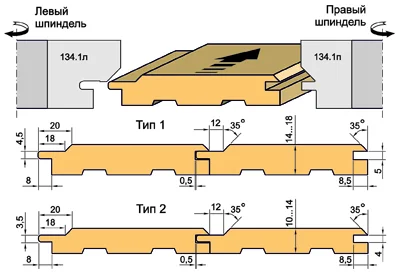

Вариант 1. Евровагонка «Стандарт», шир. 60...160 мм «лицом вверх»

На левом ноже есть дополнительная режущая кромка для формирования чистой поверхности видимой части шипа.

Вариант 2. Евровагонка «Стандарт», шир. 60...160 мм «лицом вверх»

Тип 1. толщ. 14-18мм. Ножи для боковых 4-хножевых фрез

Тип 2. толщ. 10-14мм. Ножи для боковых 4-хножевых фрез

Вариант 2. Евровагонка «Стандарт», шир. 60...160 мм «лицом вверх»
Вариант 2. Евровагонка «Стандарт», шир. 60...160 мм «лицом вверх»
Вариант 2. Евровагонка «Стандарт», шир. 60...160 мм «лицом вверх»

Тип фрезы

00.040.04

Шпиндель: левый/ правый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 40 133
04 115 32, 40 40 143
04 128/130* 32, 40, 50 40 154/156
04 135/145* 32, 40, 50 40 163/173
04 155/160* 32, 40, 50 40 183/188

*2 разных корпуса соответствующих диаметров.


Вариант 3. Евровагонка «Стандарт», толщ. 14...18 мм, шир. 60…160 мм «лицом вниз»

Тип 1. толщ. 14-18мм. Ножи для боковых 4-хножевых фрез

Вариант 3. Евровагонка «Стандарт», толщ. 14...18 мм, шир. 60…160 мм «лицом вниз»


Тип фрезы

00.040.04

Шпиндель: левый/ правый

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 40 133
04 115 32, 40 40 143
04 128/130* 32, 40, 50 40 154/156
04 135/145* 32, 40, 50 40 163/173
04 155/160* 32, 40, 50 40 183/188

*2 разных корпуса соответствующих диаметров.

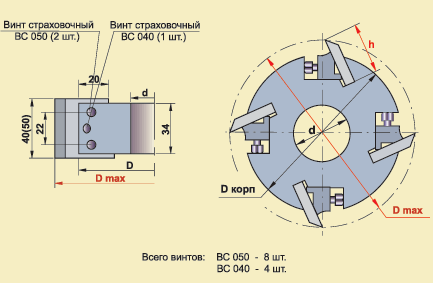

Фрезерные корпуса (ножевые барабаны) под бланкетные ножи с рифлением, толщиной 8 мм

Корпуса серии 02 с насечками

Корпуса (головки) с насечками серии 02 предназначены для использования с профильными бланкетными ножами из стали HSS, толщиной 8мм с рифлением по тыльной стороне, которое является базой при установке ножа в корпусе.

Тип фрезы: 02

Шпиндель: левый/правый

Тип фрезы: 02
Высота корпуса
H, мм
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
030. 04. 105. 32
030. 04. 115.
40
030. 04. 125. 40/50
034. 04. 105. 32
034. 04. 115. 32/40
034. 04. 135. 40/50
040. 04. 098. 32
040. 04. 105. 32
040. 04. 115. 32/40
040. 04. 135. 32/40
050. 04. 088. 30
050. 04. 098. 32
050. 04. 105. 32
050. 04. 115. 32/40
050. 04. 128. 40/50
050. 04. 135. 40/50
060. 04. 098. 32
060. 04. 105. 32
060. 04. 115. 32/40
060. 04. 125. 40/50
060. 04. 135. 40/50
090. 04. 098. 32
090. 04. 105. 32
090. 04. 115. 40
090. 04. 128. 40/50
110. 04. 108. 40
110. 04. 115. 40
110. 04. 128. 40/50
110. 04. 135. 40/50
120. 04. 098. 32
120. 04. 115. 40
120. 04. 128. 40/50
130. 04. 115. 40
130. 04. 128. 40/50
150. 04. 115. 40
150. 04. 128. 40/50
160. 04. 108. 40
160. 04. 115. 40
160. 04. 125. 50
200. 04. 108. 40
200. 04. 115. 40
200. 04. 125. 50
210. 04. 115. 40
210. 04. 128. 40/50


Тип фрезы: 02
Тип фрезы: 02
Тип фрезы: 02
Тип фрезы: 02

Ножи на горизонтальный шпиндель для для 4-хножевых фрез

Ширина евровагонки, мм: 60-95, 60-130, 60-160

 Ножи на горизонтальный шпиндель для для 4-хножевых фрез

Тип фрезы

00.100.04

Ширина евровагонки, мм: 60-95

Тип фрезы: 00.100.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 35 123
04 115 40 35 133
04 128/130* 40, 50, 60 35 146/148
04 135/145* 40, 50, 60 35 153/163
04 155/160* 50, 60 35 173/178


Тип фрезы

00.130.04

Ширина евровагонки, мм: 60-130

Тип фрезы: 00.130.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 130 50 35 150


Тип фрезы

00.160.04

Ширина евровагонки, мм: 60-160

Тип фрезы: 00.160.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 40 35 123
04 115 40 35 130
04 128/130* 40, 50 35 146/148
04 135/145* 40, 50, 60 35 153/163
04 160 50, 60 35 178

*2 разных корпуса соответствующих диаметров.
