Фрезы для обработки кромок

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Ножи в корпусе не требуют регулировки.

Материал: сталь Х6ВФ

Твердость: 57...60 HRC

Толщина ножей: 7мм

Кромка c округлением с заданным радиусом при производстве имеет одну особенность: для многократной переточки ножей без изменения профиля (величины радиуса) необходимо оставлять несопряженность горизонтальной поверхности с окружностью не менее 7 град., т.е. для округления используется сектор окружности в размере 83 град.

В противном случае вершина ножа будет сгорать от отсутствия заднего угла в этой части профиля, или ножи, при соответствующей затыловке в этой зоне станут неперетачиваемыми.


Радиус, мм: R8, R6

Радиус, мм: R8, R6

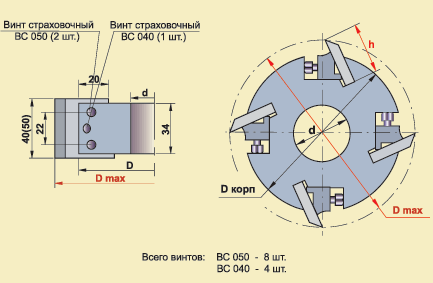

Тип фрезы

00.020.04

Тип фрезы: 00.020.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32 37 128
04 115/120* 32, 40 37 138/143
04 135/145* 32, 40, 50 37 158/168
04 155/175* 32, 40, 50 37 178/198
04 185/195* 32, 40, 50 37 208/218



Радиус, мм: R10, R6

Радиус, мм: R10

Тип фрезы

00.020.04

Тип фрезы: 00.020.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32 37 128
04 115/120* 32, 40 37 138/143
04 135/145* 32, 40, 50 37 158/168
04 155/175* 32, 40, 50 37 178/198
04 185/195* 32, 40, 50 37 208/218


Радиус, мм: R6

Тип фрезы

00.020.04

Тип фрезы: 00.020.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32 43 139
04 115 32, 40 43 149
04 135/145* 32, 40, 50 43 169/179
04 155/175* 32, 40, 50 43 189/209
04 185/195* 32, 40, 50 43 219/229



Радиус, мм: R10

Радиус, мм: R10

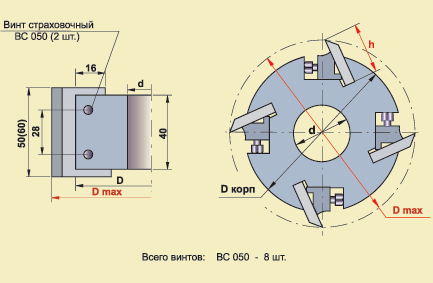

Тип фрезы

00.050.04

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 40 140
04 115 32, 40 40 150
04 128/130* 32, 40, 50 40 163/165
04 135/145* 32, 40, 50 40 170/180
04 155/160* 32, 40, 50 40 190/195


Радиус, мм: R8, R6

Тип фрезы

00.050.04

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 35 130
04 115 32, 40 35 140
04 128/130* 32, 40, 50 35 153/155
04 135/145* 32, 40, 50 35 160/170
04 155/160* 32, 40, 50 35 180/185



Радиус, мм: R16

Радиус, мм: R16

Тип фрезы

00.050.04

Тип фрезы: 00.050.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 42 144
04 115 32, 40 42 154
04 128/130* 32, 40, 50 42 167/169
04 135/145* 32, 40, 50 42 174/184
04 155/160* 32, 40, 50 42 194/199



Фрезы для обработки кромок

Тип фрезы

00.020.04

Тип фрезы: 00.020.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32 40 133
04 115/120* 32, 40 40 143/148
04 135/145* 32, 40, 50 40 163/173
04 155/175* 32, 40, 50 40 183/203
04 185/195* 32, 40, 50 40 213/223



Н = до 32 мм

Н = до 32 мм

Этот вариант используется для фигурной обработки боковой поверхности столешниц, а также для производства различных раскладок.

Тип фрезы

00.040.04

Тип фрезы: 00.040.04
Число пазов для ножей
Z, шт.
Наружный диаметр корпуса
D, мм
Посадочный диаметр
d, мм
Высота ножа
h, мм
Макс. диаметр фрезы с ножами
D max, мм
04 105 32, 40 52 157
04 115 32, 40 52 167
04 128/130* 32, 40, 50 52 180/182
04 135/145* 32, 40, 50 52 187/197
04 155/160* 32, 40, 50 52 207/212


*2 разных корпуса соответствующих диаметров.
