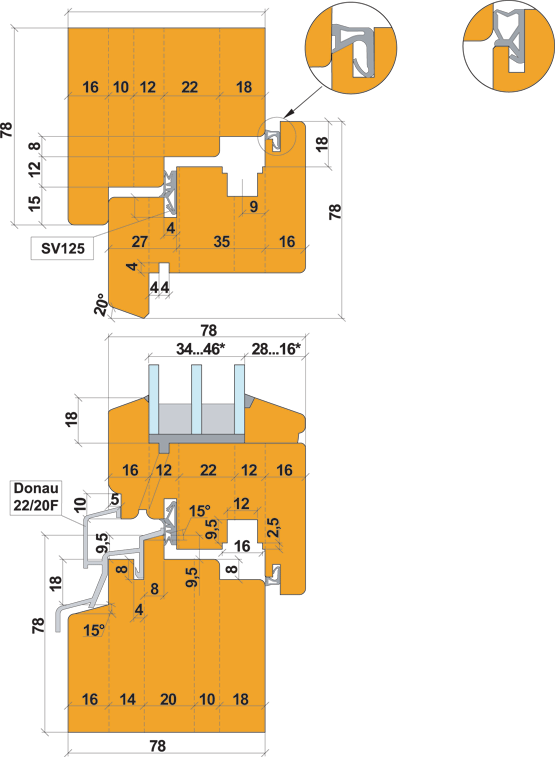

Комплект фрез для производства двухстворчатых оконных блоков со стеклопакетами «Евроокно тип 4»

Оконный блок с поворотно-откидными створками сечением 78 х 78 мм расчитан на применение фурнитуры 12/18-9.

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Оконный блок с поворотно-откидными створками сечением 78 х 78 мм расчитан на применение фурнитуры 12/18-9, выпускаемой фирмами SIEGENIA, ROTO - FRANK, MACO и др. и имеет в нижней части коробки деревянный термомостик шир. до 8 мм.

Блок имеет два контура уплотнений, возможность установки двухкамерного стеклопакета толщ. до 46 мм.

Возможно применение внешнего уплотнителя любого типа: SV 33 или SV 103 a. В нижней части коробки установлен металлический водослив фирмы GUTMAN типа DONAU 22/20 F.

Комплект фрез позволяет производить окна как имеющие, так и не имеющие импост. Комплект 50.04 состоит из 15 фрезерных групп, обеспечивающих получение необходимого профиля за один проход. В комплект включены также фрезы для производства штапика (50.00.16) и стандартный комплект приспособлений (50.00.17) аналогичный «Евроокну тип 2».

В состав комплекта не включены фрезерные группы для обработки пазов крепления блоков в проемах, а также вешних отливов и подоконников.

В последнее время получает распространение производство оконных блоков этого типа по технологии бесшовного соединения нижней детали коробки с вертикальными стойками. При этом нижние части вертикальных стоек обрабатываются профилем нижнего торца импоста. Крепление нижней детали коробки к вертикальным стойкам производится с помощью саморезов, аналогично креплению импоста. Применение такой технологии позволяет отказаться от использования 2-х фрезерных групп 50.04.02 и 50.04.03

Комплект фрез для производства двухстворчатых оконных блоков со стеклопакетами «Евроокно тип 4»

Коробка. Профиль нижней детали

Фрезерная группа: 50.04.01

Запасные ножи: 00.020.04.502.3.6, 00.030.04.504.1.6, 00.012.04.504.1.4, 00.020.04.504.1.2


Коробка. Профиль нижней детали


Коробка. Расшиповка нижней детали

Фрезерная группа: 50.04.02

Запасные ножи: 00.010.04.504.2.4, 00.012.04.504.2.2


Коробка. Расшиповка нижней детали


Коробка. Расшиповка низа вертикальных стоек

Фрезерная группа: 50.04.03

Запасные ножи: 00.020.04.502.3.6, 00.020.04.504.3.4, 00.020.04.504.3.2


Коробка. Расшиповка низа вертикальных стоек


Коробка. Расшиповка верха вертикальных стоек

Фрезерная группа: 50.04.04

Запасные ножи: 00.020.04.504.4.6, 00.012.04.504.4.4, 00.020.04.504.4.2


Коробка. Расшиповка верха вертикальных стоек


Коробка. Расшиповка верхней детали

Фрезерная группа: 50.04.05

Запасные ножи: 00.010.04.504.10.4, 00.010.04.504.10.4, 00.010.04.504.5.2


Коробка. Расшиповка верхней детали



Коробка. Профиль вертикальных стоек, верхний детали и импоста

Фрезерная группа: 50.04.06

Запасные ножи: 00.020.04.502.3.6, 00.020.04.504.6.6, 00.020.04.500.6.4, 00.020.04.500.6.2


Коробка. Профиль вертикальных стоек, верхний детали и импоста


Ипост. Профиль торца нижней части

Фрезерная группа: 50.04.07

Запасные ножи: 00.020.04.502.3.6, 00.020.04.504.7.6, 00.020.04.504.7.4, 00.020.04.504.7.2


Ипост. Профиль торца нижней части


Ипост. Профиль торца верхней части

Фрезерная группа: 50.04.08

Запасные ножи: 00.020.04.504.8.8, 00.020.04.504.8.6, 00.020.04.504.8.4, 00.020.04.504.4.2


Ипост. Профиль торца верхней части


Створка. Расшиповка нижней и верхней деталей

Фрезерная группа: 50.04.10

Запасные ножи: 00.020.04.500.10.6, 00.010.04.504.10.4, 00.010.04.504.10.4, 00.020.04.500.10.2


Створка. Расшиповка нижней и верхней деталей


Створка. Расшиповка вертикальных стоек

Фрезерная группа: 50.04.11

Запасные ножи: 00.012.04.500.10.4, 00.012.04.500.11.2


Створка. Расшиповка вертикальных стоек


Створка. Внутренний профиль

Фрезерная группа: 50.04.12

Запасные ножи: 00.020.04.500.12.6, 00.026.04.504.12.4, 00.026.04.504.12.2


Створка. Внутренний профиль


Створка. Внешней профиль

Фрезерная группа: 50.04.13

Запасные ножи: 00.026.04.500.13.6, 00.040.04.500.13.4, 00.020.04.500.6.2, 00.020.02.500.13.22, 00.020.02.500.13.23


Створка. Внешней профиль


Одноповоротная створка. Внешней профиль безимпостного окна

В стандартной комплектации фрезерная группа 50.04.13ПС состоит только из одной фрезы с ножами 00.040.04.504.13.41. Для обработки наружного профиля одноповоротной створки необходимо фрезу с профильными ножами 00.040.04.504.13.4 из группы 50.04.13 заменить на фрезу с прямыми ножами 00.040.04.504.13.41

Фрезерная группа: 50.04.13ПС

Запасные ножи: 00.040.04.504.13.41


Одноповоротная створка. Внешней профиль безимпостного окна


Одноповоротная створка. Внешней профиль притворной части безимпостного окна

Фрезерная группа: 50.04.14

Запасные ножи: 00.020.04.500.10.6, 00.020.04.504.14.4, 00.030.04.504.14.2


Одноповоротная створка. Внешней профиль притворной части безимпостного окна


Створка. Обработка капельника и обнижения под защитный бортик

Фрезерная группа: 50.04.15

Запасные ножи: 00.020.04.500.15.4, 00.020.04.500.15.2


Створка. Обработка капельника и обнижения под защитный бортик
