Составной фуганок из фрез с твердосплавными ножами

Фрезы для фугования собираются из отдельных 4-х ножевых фрез серии 04.060 с шириной строгания 60 мм.

Производитель: Россия

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
  • Описание
  • Характеристики

Фрезы для фугования собираются из отдельных 4-х ножевых фрез серии 04.060 с шириной строгания 60 мм. Режущими элементами служат твердосплавные пластины без отвертий повышенной толщины 2.2 мм. Ножи изготовлены из твердого сплава марки ВК-15, имеющего увеличенное содержание кобальта и наиболее высокие прочностные свойства.

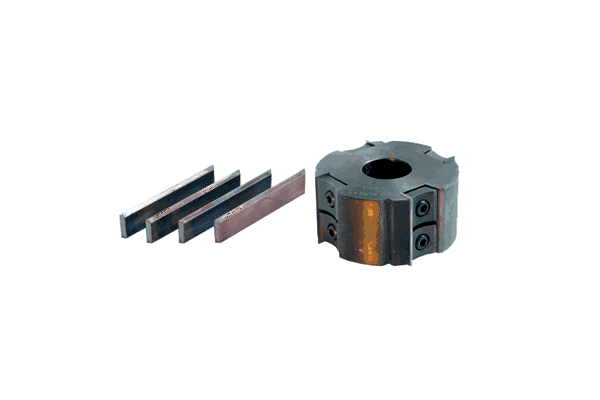

Фрезы для фугования собираются из отдельных 4-х ножевых фрез серии 04.060 с шириной строгания 60 мм

Составной фуганок из фрез с твердосплавными ножами

Фрезы, в отличие от большинства аналогов, можно перетачивать алмазным и шлифовальными кругами 10-15 раз по задней грани твердосплавных ножей, что существенно повышает их производственный ресурс. Такие свойства достигнуты благодаря применению гладких твердосплавных ножей без отверстий, закрепляемых в корпусе фрезы посредством специальных клиньев.

Ножи устанавливаются в корпус фрезы и выставляются относительно друг друга с точностью 0,01-0,03мм с помощью специального приспособления УП-02, входящего в комплект поставки.

10 мм - высота до которой можно перетачивать твердосплавные пластины.

Для установки новых или переточенных ножей необходимо выполнить следующие действия. Приспособление УП-02 (поз.1) вставить в соответствующий специальный паз (поз. 2) на корпусе фрезы и закрепить его винтом (поз. 3). Твердосплавный нож (поз.4) плотно прижать к двум базовым поверхностям приспособления (поз. 5 и 6) и закрепить клиньями (поз. 7) в гнезде корпуса.

Установка новых или переточенных ножей

Такую операцию следует повторить со всеми ножами. Установить фрезу на контрольную ось или на шпиндель станка и проверить биение ножей относительно друг друга с помощью индикатора часового типа. В случае отклонений от заданного биения операцию по установке ножей повторить. Изготовитель оставляет за собой право комплектовать фрезы приспособлением УП-03, выполняющим аналогичные функции. Фрезы серии 04.060. с ножами из твердых сплавов также предназначены для обработки МДФ, ДСП, фанеры, ценных пород древесины и пр.

Наличие трех режущих кромок на твердосплавных ножах повышенной толщины позволяет применять фрезы для выборки четвертей и пазов глубиной до 30мм, обрабатывать кромки щитов и т.п.

Общий диаметр
D, мм

Посадочный диаметр
d, мм

Ширина
корпуса
H, мм

103 32 60
125 32, 40
60
125 32, 40
120
125 32, 40
180
140 40, 50
120
140 40, 50
180
140 40, 50
240
